Beschreibung

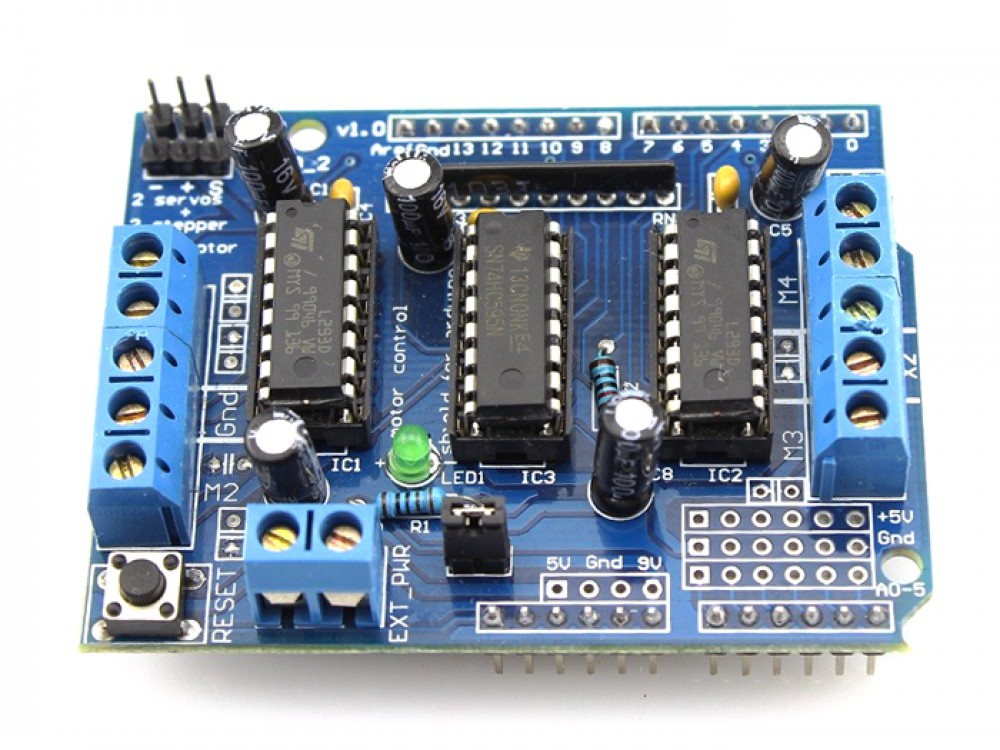

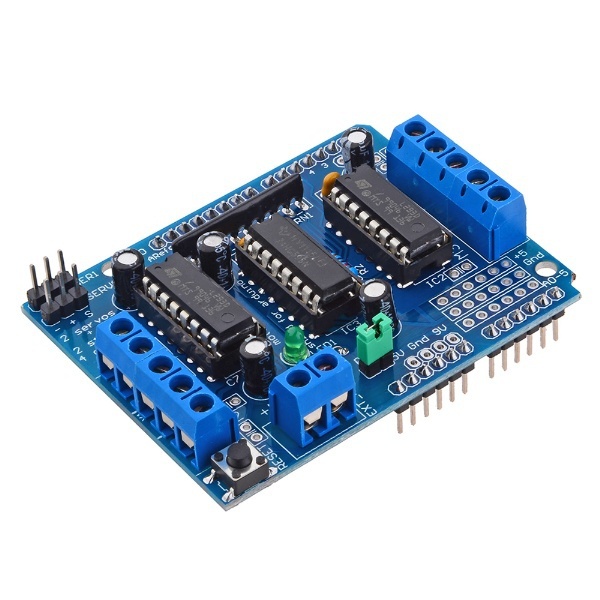

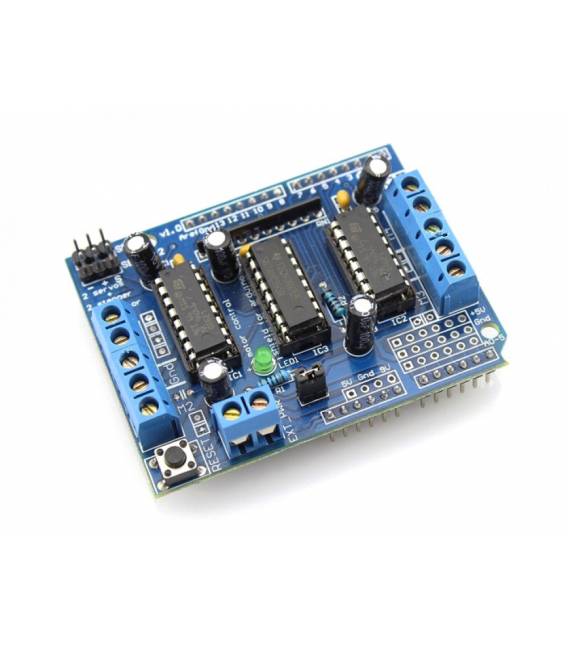

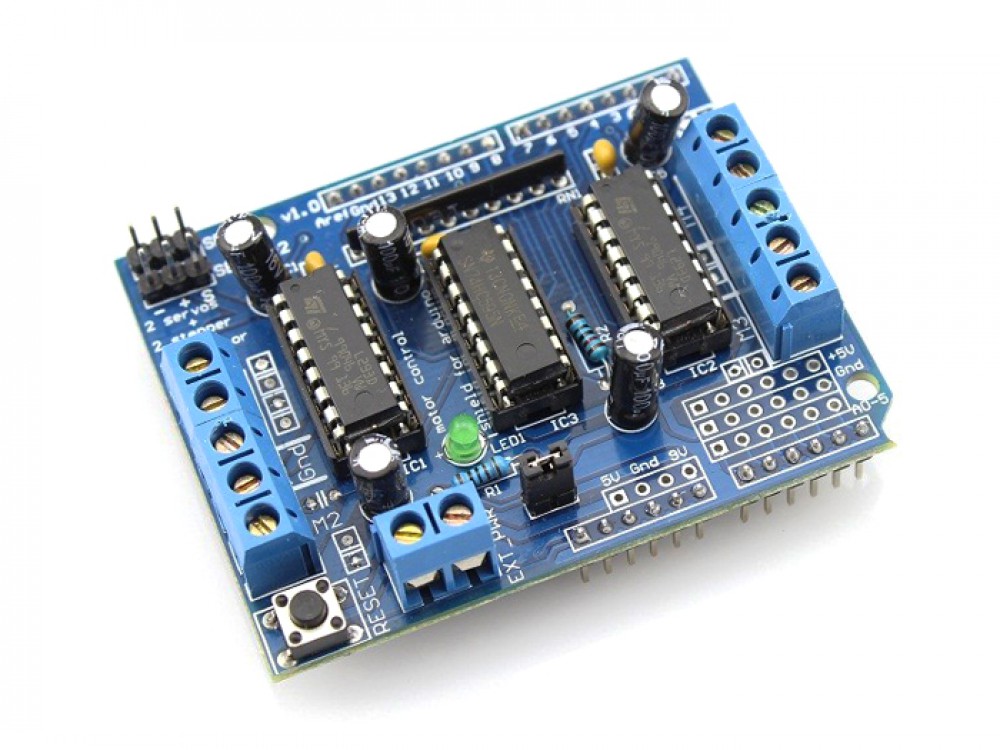

L293D Motor Treiber Schalttafel Schrittmotor 4 Kanal für Arduino. Breitgefächerte Steuerung von Motoren. Steuerung von DC-Motoren, Servomotoren und Schrittmotoren gleichzeitig möglich. Hauptmerkmale:- 2 Anschlüsse für 5V Hobby-Servomotoren ohne Jitter.- Verbindung bis zu 4 bidirektionale DC-Motoren.- Einzelgeschwindigkeitssteuerung mit 8-Bit Auflösung und 0,5% Auflösung.- Verbindung bis zu 2 Schrittmotoren (unipolare oder bipolare) mit einzel-, doppelt-, Interleaved- oder Mikrotreppensteuerung.- Vier H-Bridge: Der Chip L293D bietet 0,6A pro Brücke, Spitzenstrom 1,2A, thermische Schutz, Spannungsrange 4,5 bis 25V.- Pull-Down-Widerstände halten die Motoren während der Einschaltphase an.- Schraubverbindungen für praktische Verbindungen ohne Löten und Einfügen von Leitern von 10 bis 22 AWG.- Arduino-Reset-Schaltfläche auf der Platine.- Verbindung zu zwei Pins für eine externe Stromquelle, um Logik und Motorversorgung zu trennen.- Kompatibel mit Arduino Mega, Arduino Diecimila und Arduino Duemilanove Betriebsspannung: 4,5 bis 12V Ausgangsstrom: 1,2A Logiksteuerungsspannung Vss: 4,5 bis 5,5V Wir haben Datasheets aller Komponenten zur Verfügung. Wenn das Produkt-Download-Datensheet nicht vorhanden ist, senden Sie uns eine Nachricht über das Kontaktformular, und wir veröffentlichen es so schnell wie möglich auf unserer Website. Tutorium: Wie man den L293D Motor Treiber Modul mit Arduino verwendet. Praktische Anleitung für Anfänger zur Verbindung und Nutzung des L293D Motor Treiber Moduls mit Arduino. Was Sie benötigen: Arduino Uno, L293D Motor Treiber Modul, USB-Kabel, externer Stromversorger Schritt 1: Verbinden Sie den Arduino mit dem Computer über USB. Schritt 2: Verbinden Sie das L293D Motor Treiber Modul mit dem Arduino über die 3D-Druckverbindungen. Schritt 3: Überprüfen Sie die Spannung des Schrittmotors und verbinden Sie sie korrekt mit dem Modul. Schritt 4: Laden Sie und laden Sie den Arduino-Code herunter, um den Motor zu steuern. Schritt 5: Testen Sie die Funktionalität des Schrittmotors mit dem geladenen Code. Schritt 6: Steuern Sie die Geschwindigkeit und Richtung des Motorbewegungs mit dem Code. Beispielcode void setup() { pinMode(2, OUTPUT); pinMode(3, OUTPUT); } void loop() { analogWrite(2, 150); delay(500); analogWrite(3, 150); delay(500); } Mini-Projekt: Erstellen Sie ein Buch-Rotationssystem mit dem L293D Modul und einem Schrittmotor. Häufige Fehler: Unzureichende Versorgung, Falsche Pinverbindungen, Ungültiger oder inkompater Code. Empfohlene Zubehör: NEMA 17 Schrittmotor, Backup-Batterie für externen Stromversorger, Positionssensoren, USB-Netzteil mit Spannungsregelung. Häufige Fragen: Ist diese Platine nur für Arduino Uno kompatibel? Nein, sie ist für die meisten Arduino Modelle kompatibel. Wie viele Motoren kann ich maximal verbinden? Sie können bis zu 4 Schrittmotor-Kanäle verbinden.
