Modulo Scheda L293D Motor Driver Stepper Shield 4 Canali Motore Passo Passo per Arduino

Descrizione

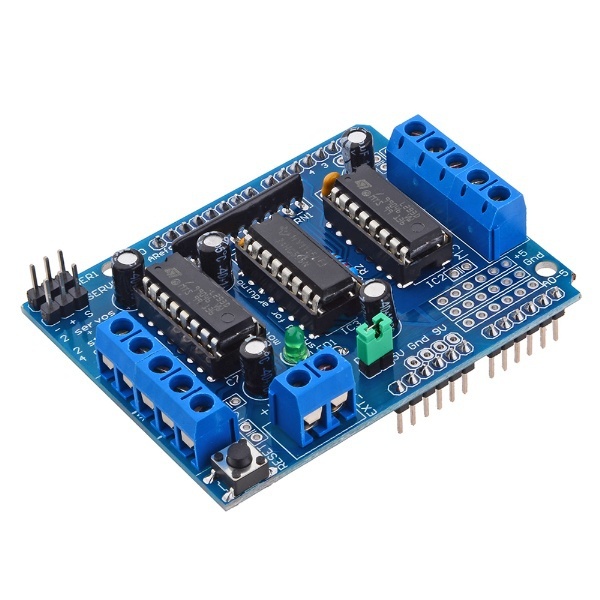

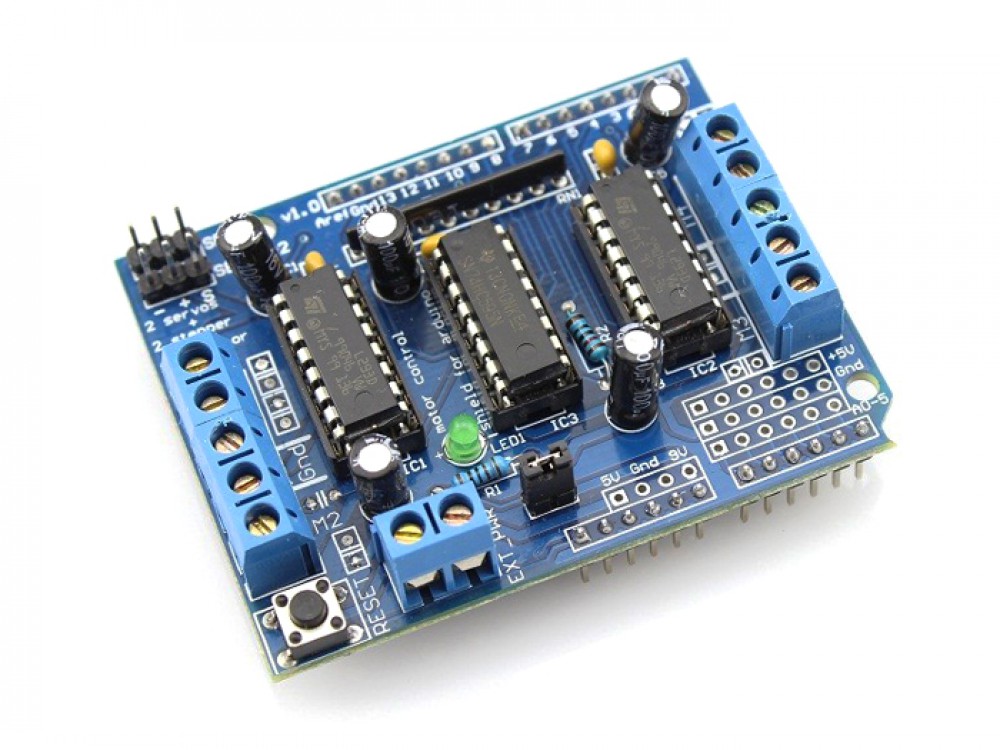

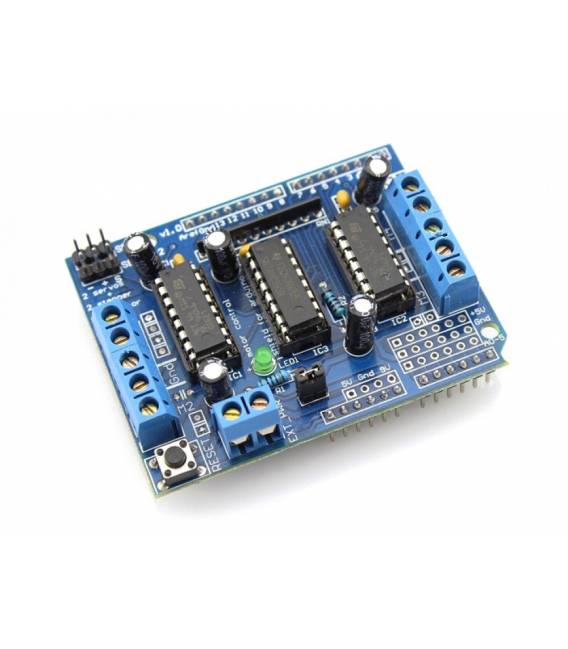

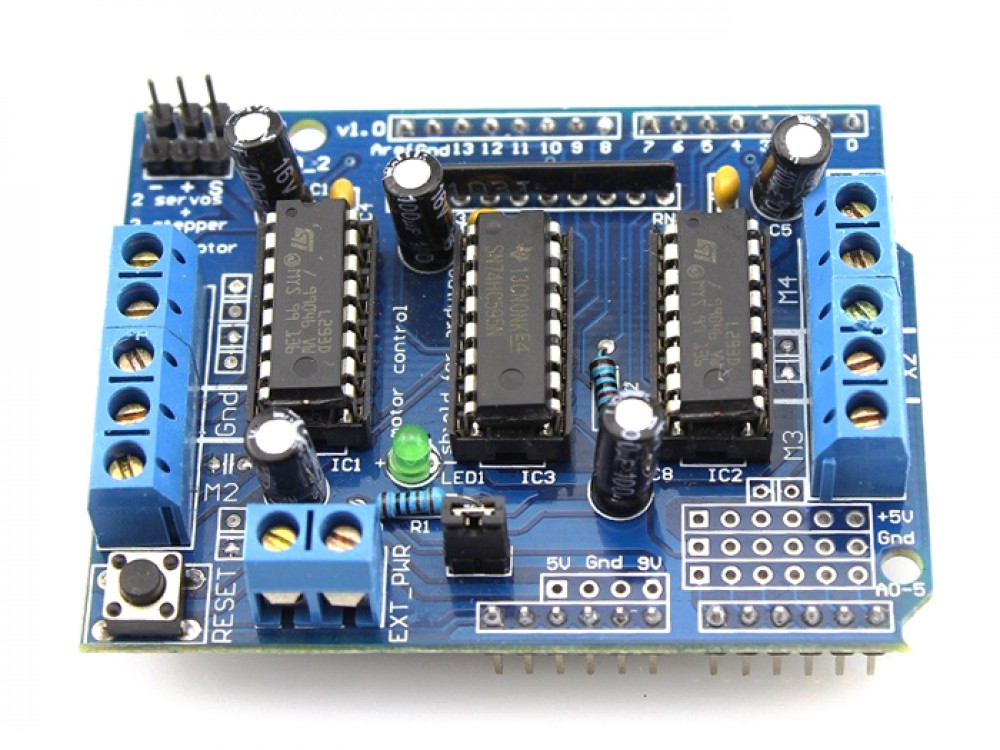

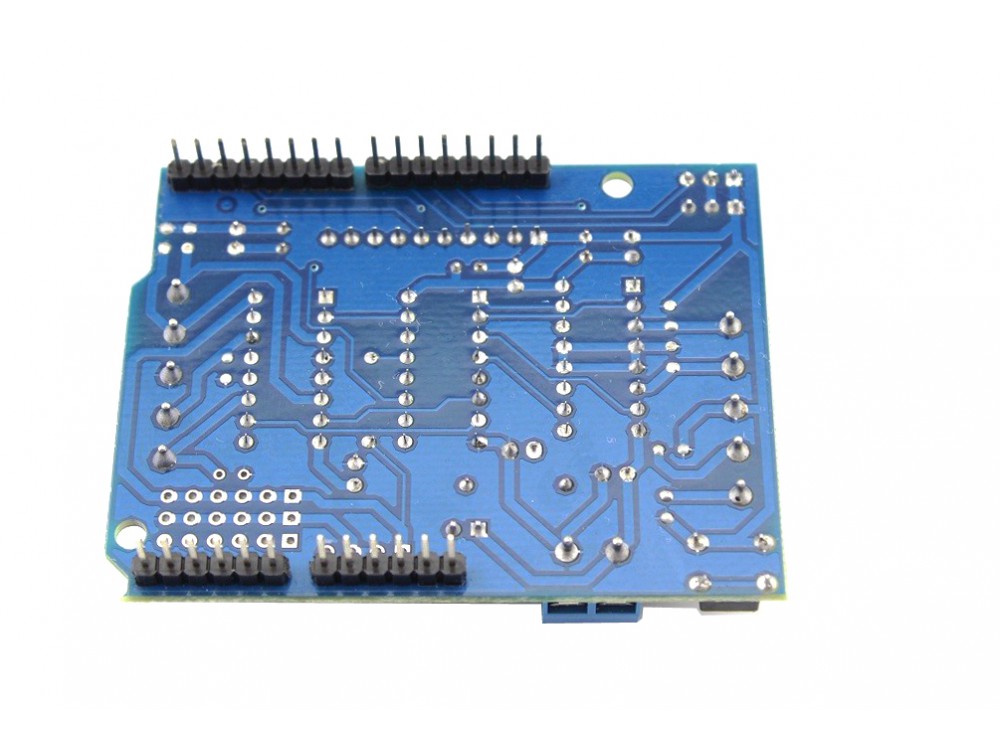

Modulo Scheda L293D Motor Driver Stepper Shield 4 Canali Motore Passo Passo per Arduino

Scheda per controllo motori con ampia versatili . Pu pilotare motori DC , motori Servo e motori Stepper anche contemporaneamente.

Principali caratteristiche:
– 2 connessioni per servomotori 5Volt di tipo hobbystico. Assenza di Jitter.
– Possibilit di connettere fino a 4 motori in corrente continua (DC) bidirezionali.Selezione della velocit individuale con risoluzione di 8 bit . Risoluzione dello 0.5%.
– Possibilit di connettere fino a 2 motori stepper (unipolari o bipolari) con bobina singola, doppia, interleaved o microstepping
– quattro PONTI-H : il chip L293D fornisce una corrente di 0.6A per ponte con picco di 1.2A, protezione termica, range da 4.5 a v 25 volt.
– Resistenze di pull-down per mantenere i motori fermi durante l’accensione .
– Connettori a vite per connessioni pratiche senza saldature e con possibilit di inserimento conduttori da 10 a 22 AWG
– Pulsante di reset arduino riportato sulla scheda.
– Connesisone a due pin per connettere una sorgente esterna di alimentazione in modo da separare la logica dall’alimentazione motori.
– Testata e compatibile con Arduino Mega, Arduino Diecimila e Arduino Duemilanove

Tensione di funzionamento: da 4,5 a 12V
Corrente di uscita continua: 1.2A
Tensione di controllo logica Vss: 4.5 ~ 5.5V

Abbiamo disponibili datasheet di tutti i componenti, qualora non fosse presente nella scheda download del prodotto inviaci un messaggio dal modulo contattaci e lo pubblicheremo il prima possibile nel nostro sito.

Tutorial: Come usare il Modulo L293D Motor Driver

Guida pratica per principianti su come connettere e utilizzare il modulo motor driver L293D con Arduino.

Cosa serve

• Arduino Uno
• Modulo L293D
• Motore passo a passo
• Cavo USB
• Alimentatore esterno

Passi

1. Collega l’Arduino al computer tramite USB.
2. Connetti il modulo L293D all’Arduino utilizzando i connettori stampa 3D.
3. Verifica la tensione di alimentazione del motore passo a passo e collegala correttamente al modulo.
4. Scarica e carica il codice Arduino per controllare il motore.
5. Testa il funzionamento del motore passo a passo con il codice caricato.
6. Regola la velocità e direzione del movimento del motore tramite il codice.

Codice di esempio

void setup() {
  pinMode(2, OUTPUT);
pinMode(3, OUTPUT);
}

void loop() {
analogWrite(2, 150);
delay(500);
analogWrite(3, 150);
delay(500);
}

Mini-progetto

Costruisci un sistema di rotazione automatica per libri con il modulo L293D e un motore passo a passo.

Errori comuni

• Alimentazione insufficiente
• Collegamento errato dei pin
• Codice non corretto o incompatibile

Accessori consigliati

• Motore passo a passo NEMA 17
• Batteria di backup per alimentatore esterno
• Sensori di posizione
• Alimentatore USB con regolazione della tensione

Domande frequenti

Questa scheda è compatibile solo con Arduino Uno?
No, è compatibile con la maggior parte dei modelli di Arduino.

Qual è il massimo numero di motori che posso collegare?
Puoi collegare fino a 4 canali di motore passo a passo.
