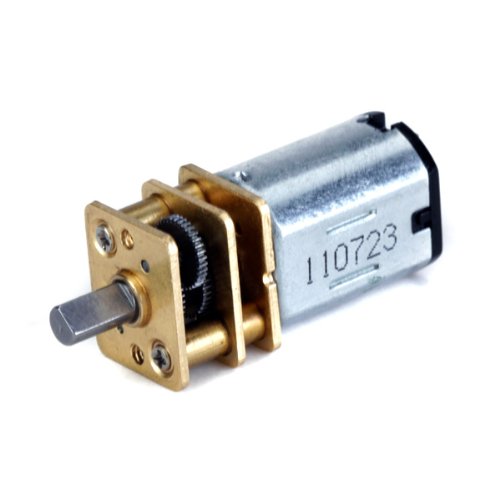

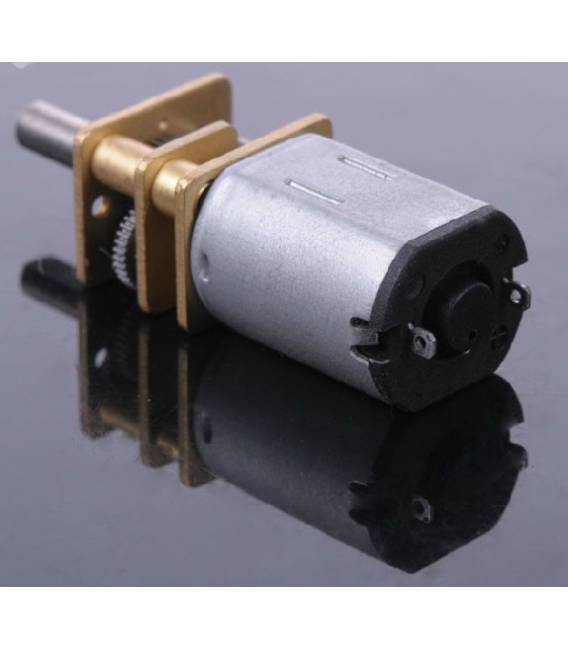

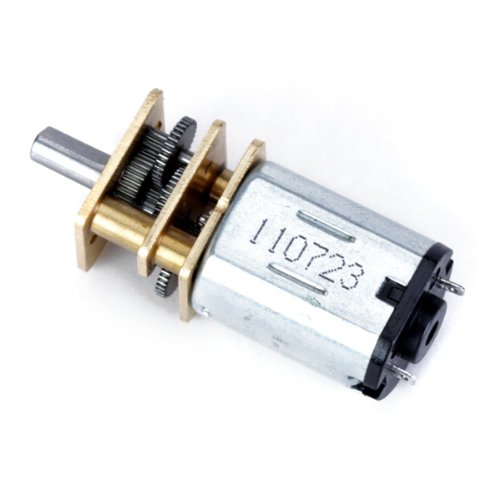

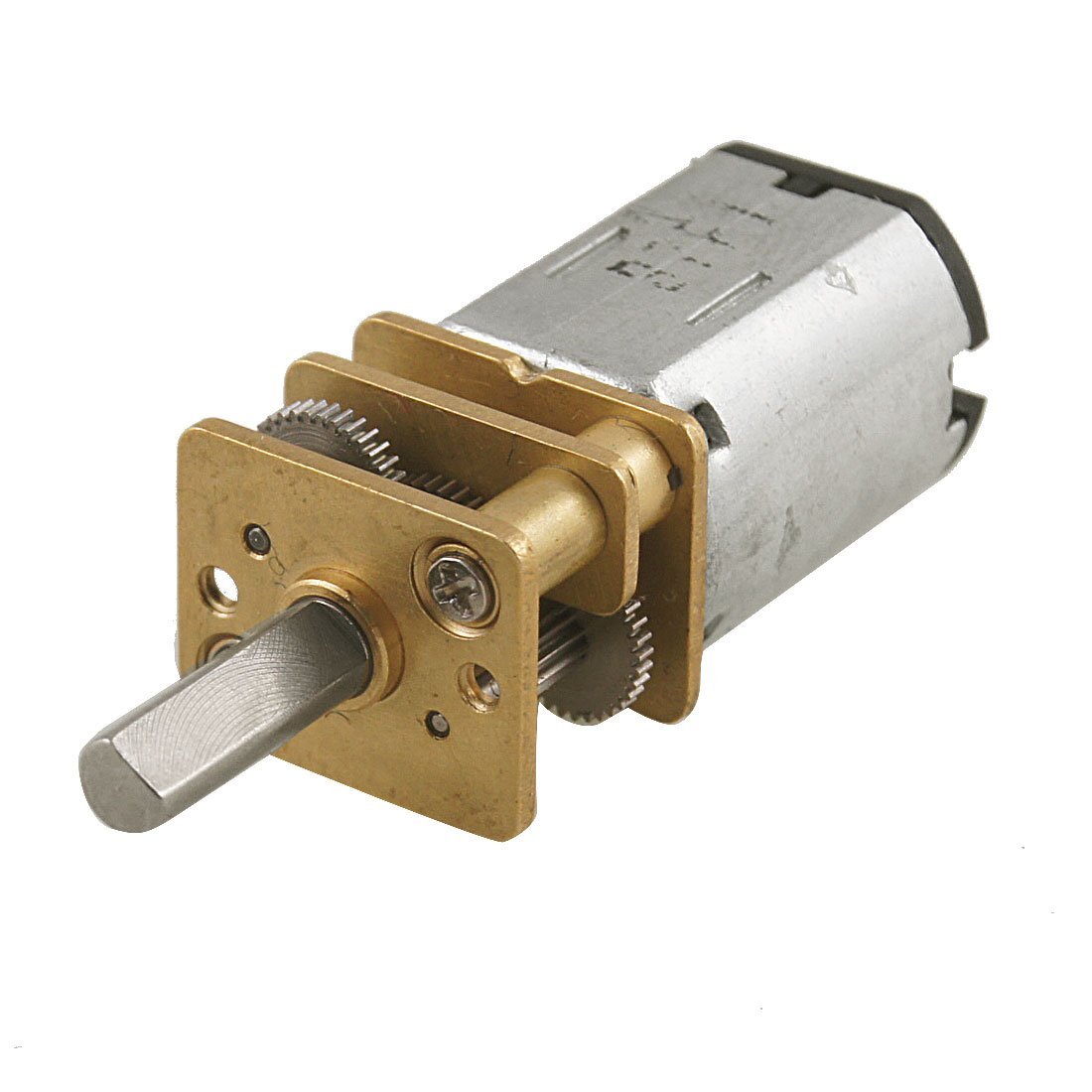

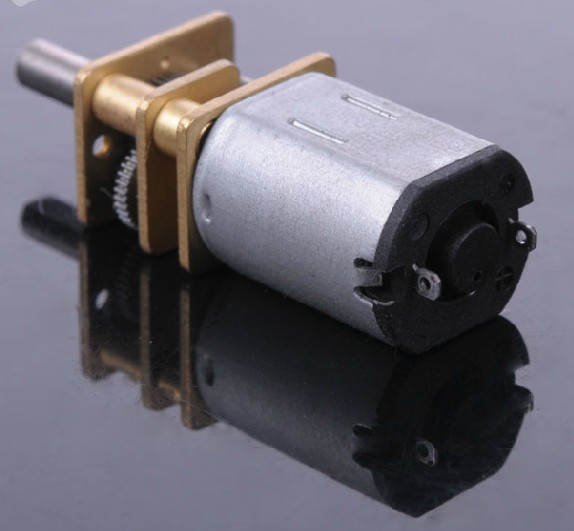

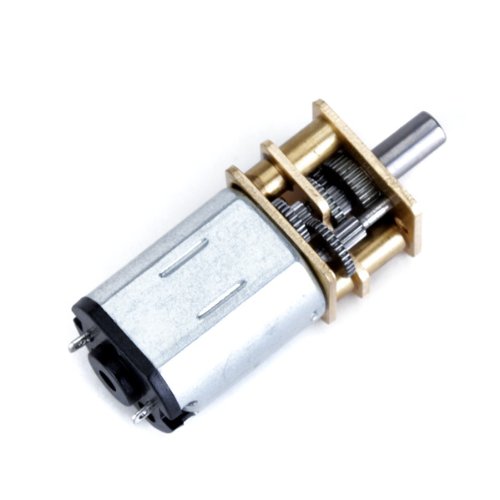

N20 Elektromotor mit Metallgetriebe

Beschreibung

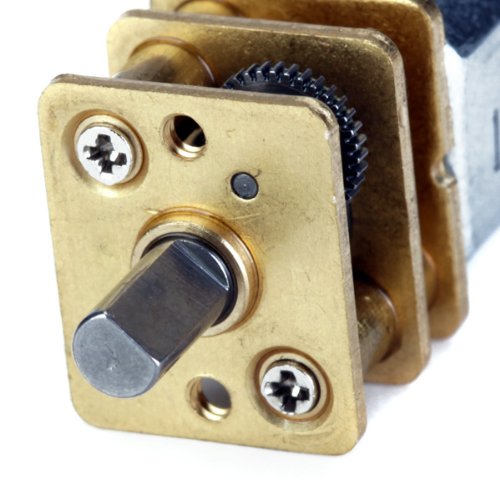

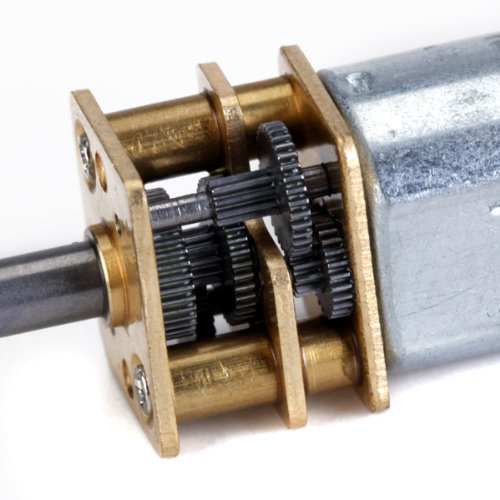

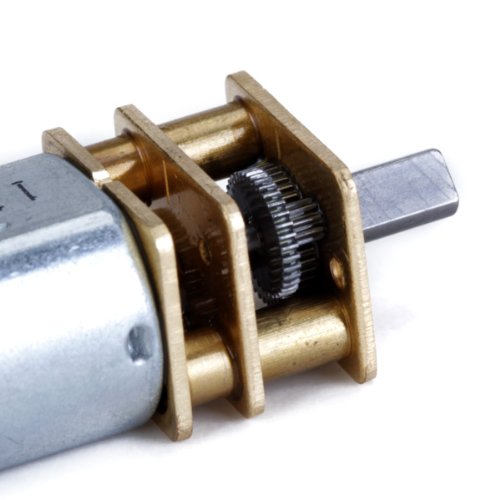

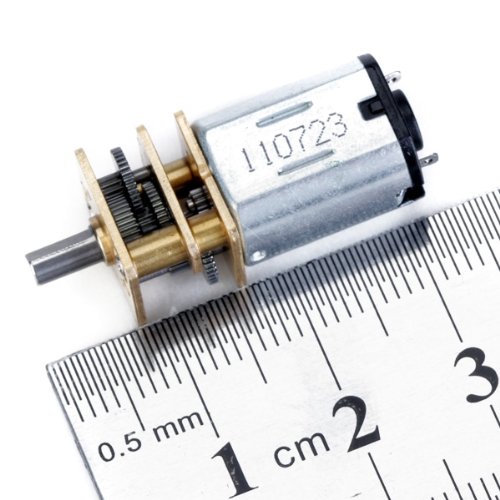

✅ Vollständige Produktbeschreibung für den N20 Elektromotor mit Metallgetriebe 📌 Produktname: N20 Elektromotor mit Metallgetriebe ⚙️ Allgemeine Beschreibung: Der N20 ist ein kompakter DC-Mikromotor mit integriertem Getriebe, der eine hohe Drehmomentzufuhr bei niedriger Geschwindigkeit bietet. Durch die Metallgetriebe wird eine höhere Widerstandsfähigkeit gegen Verschleiß, mechanische Zuverlässigkeit und eine längere Lebensdauer gegenüber Modellen mit Plastikgetriebe erreicht. Dieser Motor wird in Robotik, Automatisierung, DIY-Projekten und Modellbau eingesetzt, insbesondere dort, wo kleine Abmessungen und hohe Zugkraft gefordert sind. 🔧 Technische Spezifikationen (je nach Modell, typischer Beispielaufbau) Merkmal Wert Typisches Betriebsspannung 3V – 12V DC Nennspannung 6V Leerlaufstrom ~40-200 mA Belastungsstrom ~300-500 mA Drehzahl (U/min) 30 – 1000 U/min (abhängig vom Verhältnis) Drehmoment 0,1 – 1,5 kg·cm (abhängig vom Modell) Getriebeart Metall Gewicht ca. 10 g Abmessungen 12mm x 10mm x 26mm ca. Ausgangsachse Ø 3mm, Länge 10mm ⚡ Anschluss und Nutzung mit Arduino notwendige Komponenten: 1x N20 Elektromotor mit Metallgetriebe 1x Motorsteuerung (z.B. L298N, L9110S oder TB6612FNG) Arduino UNO / Nano / Mega externer Stromversorgung (z.B. 6V oder 9V) Jumperkabel (optional) Breadboard (optional) 📌 Verbindungsplan (mit L9110S Steuerung) N20 Motor | |— M1A –> A Ausgang der Steuerung |— M1B –> B Ausgang der Steuerung L9110S Steuerung: IN1 –> digitale Pin Arduino (z.B. Pin 9) IN2 –> digitale Pin Arduino (z.B. Pin 10) VCC –> 5V (oder VIN bei >6V) GND –> gemeinsames GND Achten Sie darauf, den Motor nicht direkt an den Arduino anzuschließen – die benötigte Strommenge könnte ihn beschädigen. Verwenden Sie immer eine Steuerung. 💻 Basiscode für ON/OFF und Richtungssteuerung // Steuerungspins für die Steuerung const int motorPin1 = 9; // IN1 const int motorPin2 = 10; // IN2 void setup() { pinMode(motorPin1, OUTPUT); pinMode(motorPin2, OUTPUT); } // Drehen in eine Richtung void loop() { digitalWrite(motorPin1, HIGH); digitalWrite(motorPin2, LOW); delay(2000); // 2 Sekunden drehen // Richtungsänderung digitalWrite(motorPin1, LOW); digitalWrite(motorPin2, HIGH); delay(2000); // Stoppen des Motors digitalWrite(motorPin1, LOW); digitalWrite(motorPin2, LOW); delay(1000); } 🎛️ PWM-Steuerung für Geschwindigkeitsregulierung // PWM-Pins auf Arduino: 9 und 10 const int motorPin1 = 9; const int motorPin2 = 10; void setup() { pinMode(motorPin1, OUTPUT); pinMode(motorPin2, OUTPUT); } void loop() { // Geschwindigkeit auf 50% vorwärts analogWrite(motorPin1, 128); // Werte von 0 bis 255 analogWrite(motorPin2, 0); delay(2000); // Geschwindigkeit auf 100% rückwärts analogWrite(motorPin1, 0); analogWrite(motorPin2, 255); delay(2000); // Stoppen analogWrite(motorPin1, 0); analogWrite(motorPin2, 0); delay(1000); } 💡 Praktische Anwendungsexempel Linienfolgeroboter: Verwenden Sie zwei N20-Motoren mit Rädern, um den Roboter vorwärts, rückwärts und in Kurven zu bewegen. Automatisches Öffnungs-System: Steuert eine kleine Tür oder einen mechanischen Arm. Mikro-Rover: Perfekt für kleine Räume dank seiner kompakten Form. Zug- oder Hebe-System: In Kombination mit einer Kupplung kann es kleine Lasten heben. 📋 Nutzungshinweise 🔌 Trennteilung der Stromversorgung: Verwenden Sie eine externe Stromquelle für den Motor (z.B. 6V-Batterie), teilen Sie nur das GND-Gerät mit dem Arduino. 🔥 Vermeiden Sie Überlastungen: Wenn der Motor unter zu hoher Last blockiert, kann
