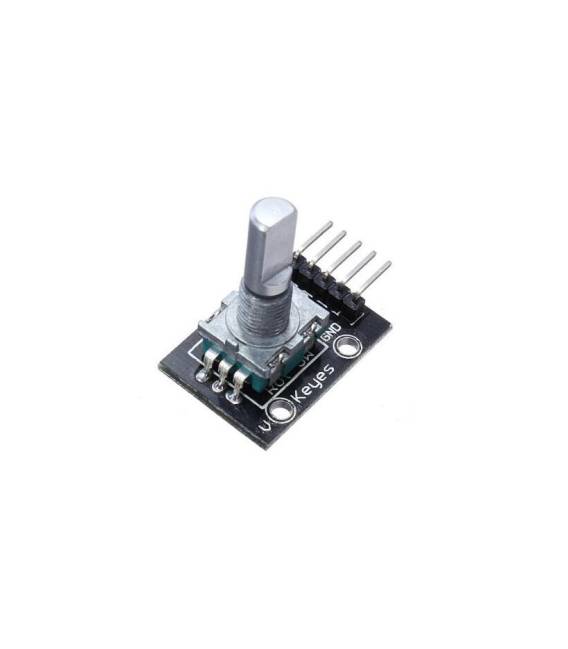

Modulo encoder rotativo KY-040

Descrizione

Cos’è

Il modulo encoder rotativo KY-040 è un componente utilizzato nei progetti Arduino per la gestione di input rotativi. Questo dispositivo consente di controllare il movimento in senso orario o antiorario e può essere integrato facilmente nelle applicazioni che richiedono un controllo preciso.

Caratteristiche

• Componente essenziale per i progetti Arduino
• Idealmente adatto per principianti e intermedi
• Possibilità di controllare il movimento in senso orario o antiorario

A cosa serve

Il modulo encoder rotativo KY-040 è utilizzato per creare interfacce utente personalizzate, ad esempio un contatore rotativo che mostra il numero di giri dell’encoder e permette di inviare il valore corrente premendo un pulsante. È compatibile con Arduino.

Tutorial: Come usare Modulo Encoder Rotativo KY-040

Il modulo encoder rotativo KY-040 è un dispositivo utile per i progetti Arduino che richiedono input di tipo rotativo. Ideale per principianti e intermedi, consente di controllare il movimento in senso orario o antiorario.

Cosa serve

• Arduino Uno
• Cavo USB
• Connessione al computer

Passi

1. Collega i pin del modulo encoder KY-040 ai seguenti pin dell’Arduino: VCC a 5V, GND a GND, DT a pin 2, CLK a pin 3 e SW a pin 4.
2. Apri Arduino IDE e crea un nuovo sketch. Inserisci il seguente codice per leggere i valori del modulo encoder KY-040.
3. Compila e carica lo sketch sull’Arduino.
4. Ruota l’encoder in senso orario e antiorario per vedere come cambiano i valori visualizzati.
5. Premi il pulsante centrale dell’encoder per testare la sua funzione di switch.
6. Verifica sul datasheet le specifiche del modulo encoder KY-040 per eventuali modifiche necessarie nel codice o nelle connessioni.

Codice di esempio

const int CLK_PIN = 3;
const int DT_PIN = 2;
const int SW_PIN = 4;
int last_DT_state = LOW;

void setup() {
  Serial.begin(9600);
  pinMode(CLK_PIN, INPUT);
  pinMode(DT_PIN, INPUT);
  pinMode(SW_PIN, INPUT_PULLUP);
}

void loop() {
  int CLK_state = digitalRead(CLK_PIN);
  int DT_state = digitalRead(DT_PIN);
  if (CLK_state != last_DT_state) {
    if (DT_state == LOW) encoderValue--;
    else encoderValue++;
  }
  last_DT_state = CLK_state;

  if (!digitalRead(SW_PIN)) Serial.println(encoderValue);
}

Mini-progetto

Crea un contatore rotativo che mostra il numero di giri dell’encoder KY-040 e premi il pulsante per inviare il valore corrente.

Errori comuni

• Impostare i pin errati durante la connessione.
• Non verificare lo stato del pulsante centrale.
• Omettere l’inizializzazione delle variabili necessarie nel codice.

Accessori consigliati

• Arduino Uno
• Stampa 3D per il supporto dell’encoder KY-040
• Display LCD
• Sensori di movimento

Domande frequenti

Come posso collegare più encoder KY-040?
Utilizza un multiplexer o modifica i pin di connessione per ogni modulo.

Qual è la differenza tra CLK e DT?
CLK indica il bordo di salita dell’encoder, mentre DT indica il bordo di discesa.
