Mini interruttore tattico D1

Descrizione

Cos’è

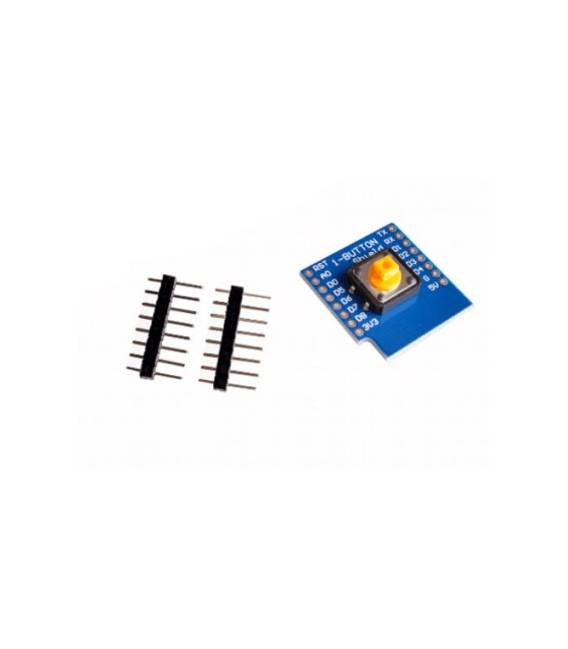

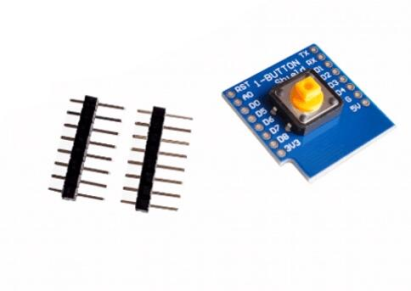

L’interruttore tattico D1 è un componente elettronico progettato per essere utilizzato in vari tipi di circuiti, specialmente nelle applicazioni che richiedono una facile interazione utente. È ideale sia per principianti che per maker più esperti.

Caratteristiche

• Modello: D1
• Potenza massima di funzionamento: verifica sul datasheet
• Voltage operativo: verifica sul datasheet

A cosa serve

L’interruttore tattico D1 è ideale per progetti che richiedono un pulsante robusto e sensibile. Puoi utilizzarlo per controllare dispositivi elettronici, creare circuiti di allarme semplici o integrarlo in qualsiasi altro progetto Arduino/ESP dove sia necessario un interruttore tattile.

Tutorial: Come usare Mini interruttore tattico D1

L’interruttore tattico D1 è ideale per progetti che richiedono un pulsante robusto e sensibile. Utile per principianti e maker intermedi.

Cosa serve

• Mini interruttore tattico D1
• Arduino
• Cavo di alimentazione 5V
• Resistenza 10kΩ

Passi

1. 1. Installa l’interruttore sul circuito, orientando i contatti verso l’alto.
2. 2. Collega i pin 1 e 2 all’Arduino, rispettivamente a un pin digitale e GND.
3. 3. Collega il pin 3 a un pin analogico dell’Arduino.
4. 4. Connessi, verifica sul datasheet la tensione di uscita.
5. 5. Carica il codice seguente nell’Arduino.
6. 6. Verifica il funzionamento dell’interruttore.
7. 7. Aggiungi una resistenza 10kΩ tra il pin 3 e VCC per migliorare la stabilità.
8. 8. Testa nuovamente l’interruttore.

Codice di esempio

```
int buttonPin = 2;
int ledPin = 13;
int value;

void setup() {
  pinMode(buttonPin, INPUT);
  pinMode(ledPin, OUTPUT);
}

void loop() {
  value = digitalRead(buttonPin);
  if (value == HIGH) {
    digitalWrite(ledPin, HIGH);
  } else {
    digitalWrite(ledPin, LOW);
  }
}
```

Mini-progetto

Crea un semplice circuito di allarme con l’interruttore tattico D1 e un LED. Collega l’interruttore a un pin digitale e l’LED a un pin di uscita. Quando l’interruttore viene premuto, l’LED si accende.

Errori comuni

• Collegare l’interruttore direttamente a un pin digitale senza resistenza.
• Dimenticare di verificare la tensione di uscita sul datasheet.
• Non testare l’interruttore dopo aver aggiunto la resistenza.
• Utilizzare un pin analogico invece di un pin digitale per controllare l’interruttore.

Accessori consigliati

• LED
• Resistenza 10kΩ
• Arduino
• Cavo di alimentazione 5V

Domande frequenti

Come posso verificare la tensione di uscita?
Verifica sul datasheet o misura con un multimetro.

Posso utilizzare l’interruttore con un microcontroller diverso da Arduino?
Sì, l’interruttore è compatibile con qualsiasi microcontroller digitale.

Il pin 3 dell’interruttore è necessario?
No, ma è consigliato per migliorare la stabilità.
