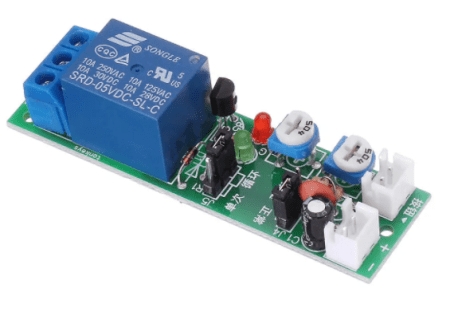

JK11-5V 1S-15mins Modulo di ritardo modulo relè multifunzione a ciclo infinito regolabile con ritardo regolabile

Descrizione

Cos’è

Il modulo JK11-5V 1S-15mins è un componente elettronico che permette di controllare dispositivi elettrici con un ritardo e un ciclo di attivazione/disattivazione regolabile.

Caratteristiche

• Alimentazione: 5V
• Ciclo di funzionamento: infinito (ciclo continuo)
• Ritardo regolabile
• Tempo di ritardo massimo: 15 minuti (verifica sul datasheet)
• Uscita: Relè

A cosa serve

Il modulo JK11-5V 1S-15mins è ideale per creare dispositivi automatici o timer. Ad esempio, può essere utilizzato per accendere una lampada per 15 minuti dopo che un sensore di movimento viene attivato. È compatibile con Arduino e altri microcontrollori.

Tutorial: Come usare JK11-5V 1S-15mins Modulo di Ritardo Relè

Il modulo JK11-5V 1S-15mins è un componente utile per i progetti che richiedono un ritardo o un ciclo di attivazione/disattivazione regolabile. Ideale per principianti e maker che desiderano creare dispositivi automatici o timer.

Cosa serve

• Arduino Uno
• Connessioni di alimentazione
• Relè compatibile
• Sensori (opzionali)

Passi

1. Collegare il modulo JK11-5V a una fonte di alimentazione 5V
2. Collegare l’uscita del relè al modulo JK11-5V
3. Collegare l’ingresso del modulo JK11-5V a un pin di controllo dell’Arduino
4. Configurare il pin di controllo dell’Arduino come output
5. Scrivere uno sketch Arduino che attiva il modulo JK11-5V
6. Regolare il tempo di ritardo e il ciclo di attivazione/disattivazione tramite i potenziometri del modulo
7. Verificare la corretta funzione del modulo JK11-5V con il progetto

Codice di esempio

void setup() {
  pinMode(2, OUTPUT); // Imposta il pin di controllo come output
}

void loop() {
  digitalWrite(2, HIGH); // Attiva il modulo JK11-5V
  delay(1000); // Attende un secondo
  digitalWrite(2, LOW); // Disattiva il modulo JK11-5V
  delay(1000); // Attende un secondo
}

Mini-progetto

Crea un sistema di illuminazione automatico che accende una lampada per 15 minuti dopo che un sensore di movimento viene attivato.

Errori comuni

• Non collegare correttamente il relè al modulo JK11-5V
• Non regolare correttamente i potenziometri per il ritardo e il ciclo
• Non verificare la corretta alimentazione del modulo

Accessori consigliati

• Arduino Uno
• Relè compatibile
• Sensore di movimento
• Connessioni di alimentazione

Domande frequenti

Come posso regolare il ritardo del modulo?
Utilizza i potenziometri sul modulo JK11-5V per regolare il ritardo e il ciclo di attivazione/disattivazione.

Il modulo JK11-5V è compatibile con Arduino?
Sì, il modulo JK11-5V è compatibile con Arduino e può essere controllato tramite uno sketch.
