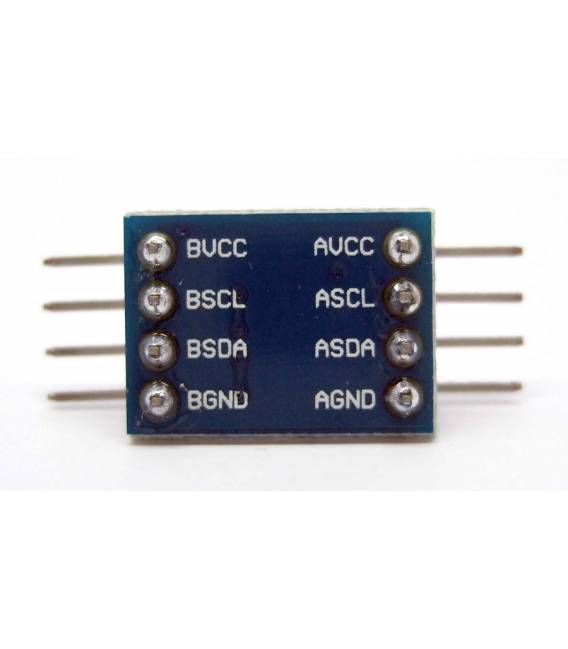

Convertitore bidirezionale di livello logico IIC I2C 3.3-5Vcc per Arduino

Descrizione

Convertitore bidirezionale di livello logico IIC I2C 3.3-5Vcc per Arduino

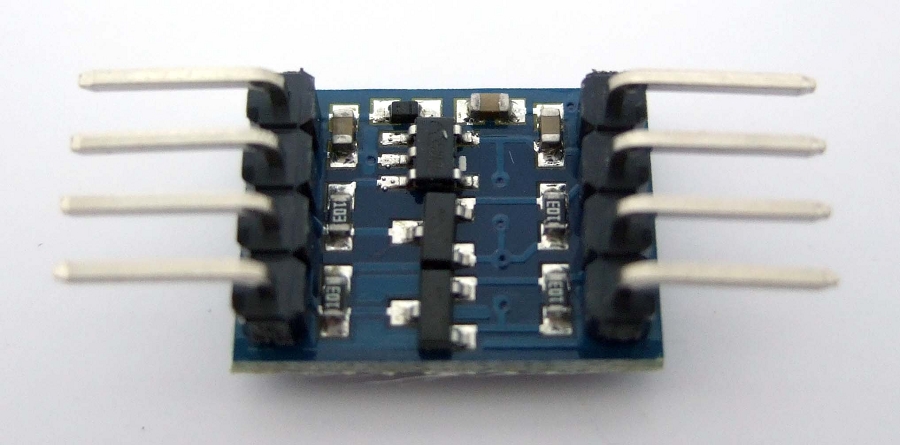

Modulo bidirezionale dalle dimensioni molto compatte che permette di collegare dispositivi che necessitano di alimentazione di 3.3Vcc e utilizzano il protocollo I2C ad Arduino o a sistemi che gestiscono dispositivi a 5Vcc. Integra un regolatore di tensione a 3.3Vcc e si presta egregiamente per la prototipazione rapida su breadboard in quanto le strip-line hanno un passo tra i contatti di 2.54mm.

Specifiche tecniche:
Tensioni compatibili: 3.3Vcc, 5Vcc
Regolatore di tensione a 3.3Vcc integrato
Protocollo: I2C
AVCC, ASCL, ASDA, AGND: 5Vcc
BVCC, BSCL, BSDA, BGND: 3.3Vcc

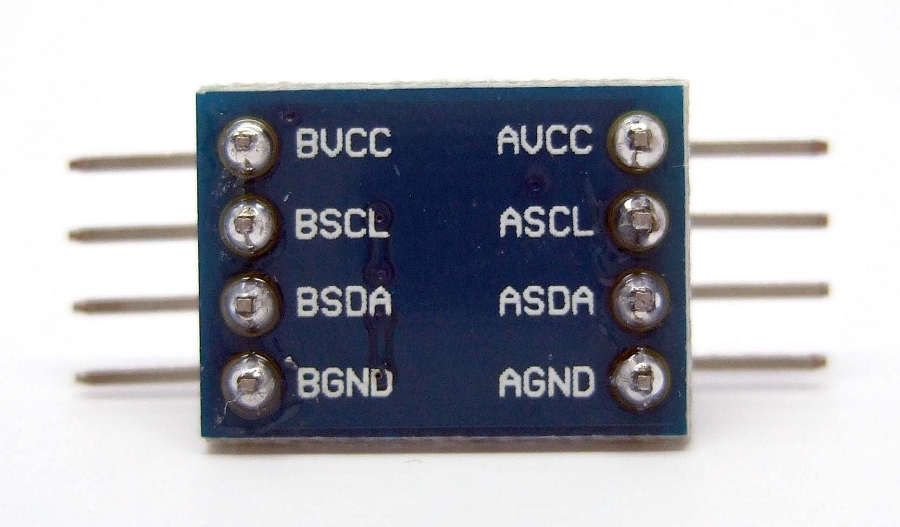

Modalit di connessione:
1. BVCC 5. AVCC
2. BSCL 6. ASCL
3. BSDA 7. ASDA
4. BGND 8. AGND

Strip di connessione passo: 2.54mm

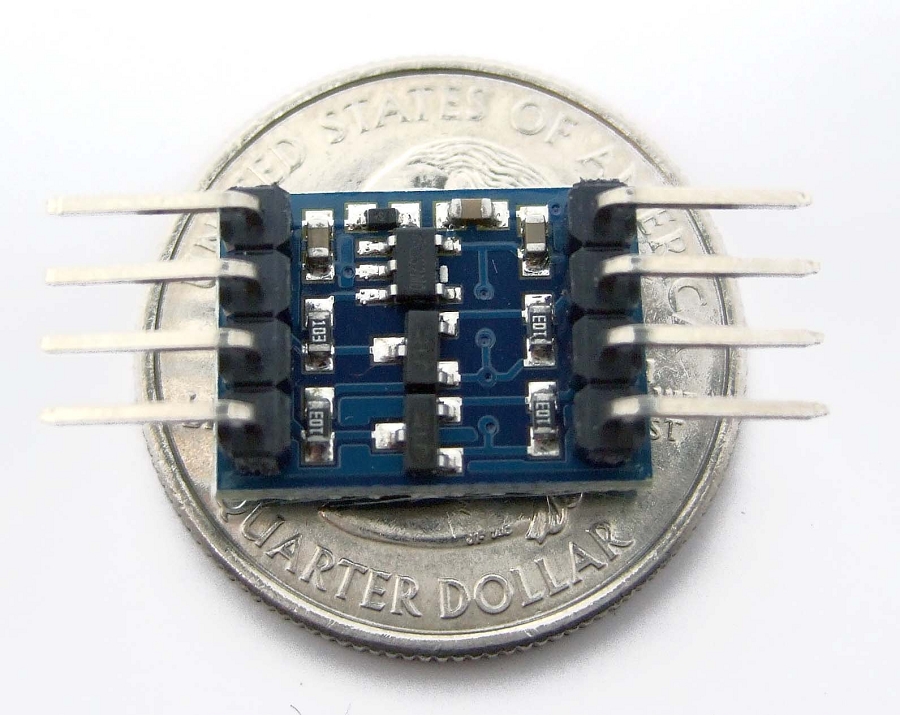

Dimensioni: 28 x 12 x 0.7 mm
Peso: 5 g

Abbiamo disponibili datasheet di tutti i componenti, qualora non fosse presente nella scheda download del prodotto inviaci un messaggio dal modulo contattaci e lo pubblicheremo il prima possibile nel nostro sito.

Tutorial: Come usare Convertitore bidirezionale di livello logico IIC I2C 3.3-5Vcc

Il convertitore bidirezionale di livello logico IIC I2C è fondamentale per connettere dispositivi elettronici operanti a tensioni diverse (3.3V vs 5V) alla tua scheda Arduino senza danneggiarli. Ideale per maker principianti ed intermedi che lavorano con sensori o display di diverso livello logico.

Cosa serve

• Arduino Uno/Nano
• Cavo USB
• Sensori o display I2C
• Convertitore bidirezionale di livello logico

Passi

1. Collega il convertitore bidirezionale tra l’Arduino e il dispositivo I2C che hai bisogno di adattare.
2. Verifica i pin SDA e SCL dell’Arduino con quelli del convertitore (SDA -> A4, SCL -> A5).
3. Collega VCC al 3.3V se il tuo dispositivo lavora a 3.3V o al 5V per dispositivi a 5V.
4. Verifica GND tra Arduino e convertitore.
5. Se necessario, collega i pin interrupt (INT) del convertitore ai pin digitali dell’Arduino.
6. Carica lo sketch di prova su Arduino usando la libreria Wire.h.
7. Controlla che il dispositivo si comporti correttamente con il convertitore attivo.
8. Testa altre funzionalità del tuo progetto.

Codice di esempio

void setup() {
  Wire.begin();
  Serial.begin(9600);
}

void loop() {
  // Comunicazione I2C con dispositivo collegato
}

Mini-progetto

Creare un display LCD a 3.3V che comunica con Arduino Uno a 5V usando il convertitore bidirezionale di livello logico.

Errori comuni

• Collegare VCC al 3.3V quando il dispositivo lavora a 5V.
• Non collegare correttamente SDA e SCL tra Arduino e convertitore.
• Ignorare l’uso della libreria Wire.h per la comunicazione I2C.
• Omettere di verificare GND tra Arduino e convertitore.

Accessori consigliati

• Display LCD a 3.3V
• Arduino Uno/Nano
• Sensori I2C compatibili con 5V

Domande frequenti

Questa è una libreria o un modulo fisico?
È un modulo fisico da collegare ai pin dell’Arduino.

Può essere usato anche per altri protocolli oltre IIC/I2C?
No, è specifico per la comunicazione bidirezionale di livello logico su IIC/I2C.
