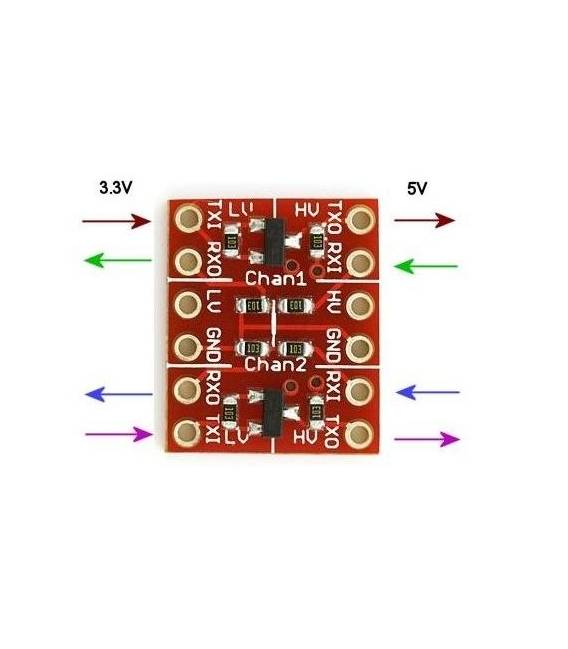

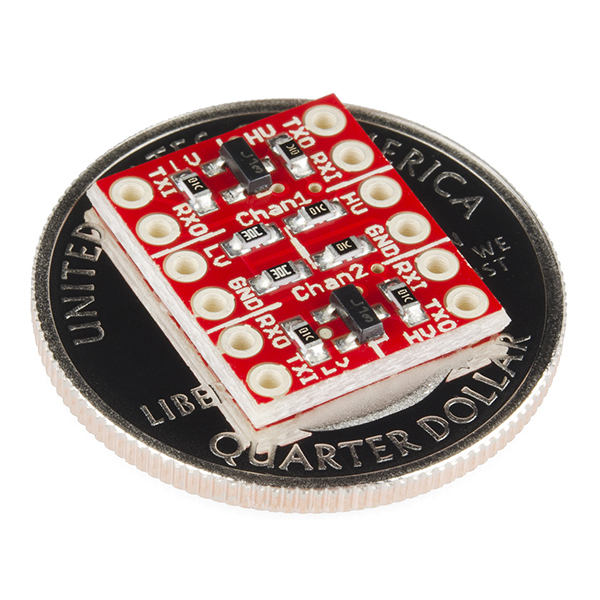

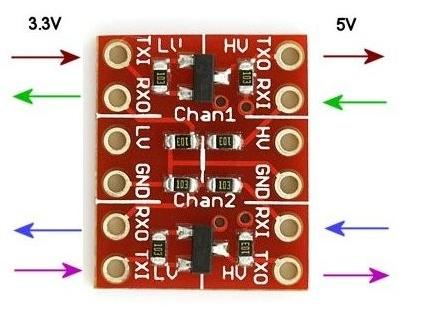

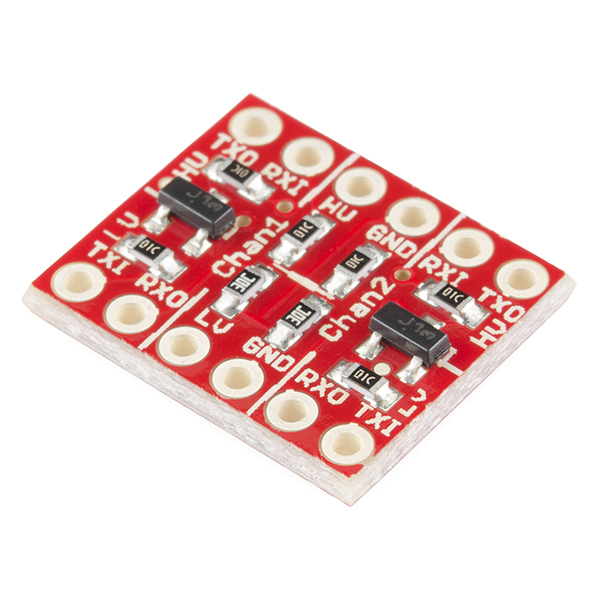

Convertitore di Livello Logico Bidirezionale 3.3V 5V TTL per Arduino

Descrizione

Cos’è

Il Convertitore di Livello Logico Bidirezionale 3.3V 5V TTL per Arduino è un componente fondamentale che consente la comunicazione tra dispositivi elettronici con tensioni di alimentazione diverse, come sensori o microcontrollori a 3.3V e circuiti a 5V.

Caratteristiche

• Convertitore bidirezionale per livelli logici 3.3V e 5V TTL

A cosa serve

Serve per interconnettere facilmente circuiti Arduino a componenti che operano su tensioni diverse, ad esempio per collegare un sensore a 3.3V con un attuatore a 5V o viceversa. Utile nei progetti di elettronica open source come quelli basati su Arduino o ESP.

Tutorial: Come usare Convertitore di Livello Logico Bidirezionale 3.3V/5V

Il convertitore di livello logico bidirezionale è un componente essenziale per i progetti Arduino che richiedono la comunicazione tra dispositivi con tensioni di alimentazione diverse, come sensori o microcontrollori a 3.3V e circuiti a 5V. Questo tutorial ti guiderà attraverso l’installazione e il funzionamento del convertitore per principianti e maker intermedi.

Cosa serve

• Arduino Uno
• Convertitore di livello logico bidirezionale
• Cavo USB
• Connessione per protoboard

Passi

1. Collega i pin VCC del convertitore alla tensione corrispondente (3.3V o 5V) dell’Arduino.
2. Connetti il pin GND del convertitore al GND dell’Arduino.
3. Collegare le linee di dati (D0-D7) del convertitore alle porte digitali dell’Arduino in base ai requisiti del progetto.
4. Verifica la corretta connessione utilizzando un multimetro o il LED incorporato per monitorare i segnali.
5. Scrivi uno sketch Arduino per testare le comunicazioni bidirezionali tra i dispositivi a differenti tensioni.
6. Se necessario, aggiungi resistenze di pull-up/pull-down ai pin dati per evitare interferenze elettroniche.

Codice di esempio

void setup() {
  pinMode(2, INPUT);
  pinMode(3, OUTPUT);
}

void loop() {
  digitalWrite(3, HIGH);   // invia segnale alto al dispositivo a 5V/3.3V
  delay(1000);
  digitalWrite(3, LOW);    // invia segnale basso al dispositivo a 5V/3.3V
  delay(1000);
}

Mini-progetto

Crea un sistema di controllo con un sensore a 3.3V e un attuatore a 5V, utilizzando il convertitore per gestire la comunicazione bidirezionale.

Errori comuni

• Collegare i pin VCC o GND al segnale dati.
• Non verificare correttamente le tensioni di alimentazione dei dispositivi collegati
• Omettere resistenze pull-up/pull-down necessarie per stabilizzare il segnale.
• Usare un convertitore non bidirezionale quando è necessario uno bidirezionale.

Accessori consigliati

• Arduino Uno R3
• Sensore DHT11 3.3V/5V
• Attuatore relè a 5V

Domande frequenti

Il convertitore può essere usato per alimentare dispositivi?
No, il convertitore di livello logico non fornisce energia elettrica ai dispositivi collegati.

Qual è la velocità massima consigliata per i dati?
Verifica sul datasheet del componente specifico utilizzato.
