Modulo Scheda di Espansione 16 Bit bidirezionale Arduino PCF8575 I2C IIC SMBUS I/O

Descrizione

Cos’è

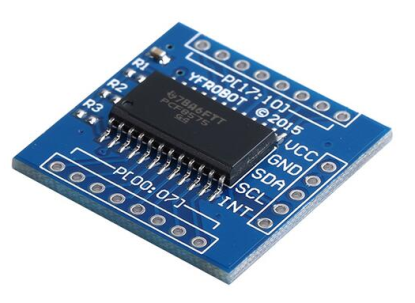

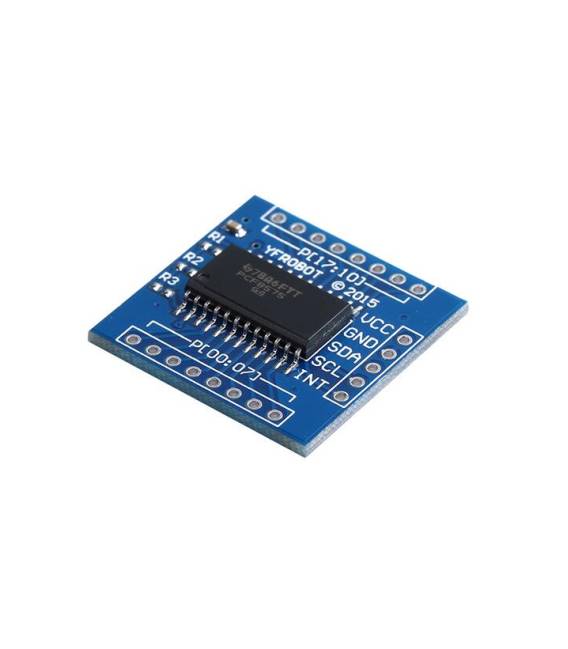

Il Modulo Scheda di Espansione PCF8575 I2C è un dispositivo bidirezionale che consente di ampliare le funzionalità dei tuoi progetti Arduino e microcontrollori supportando l’I2C. Questo modulo ti permette di estendere il numero di ingressi ed uscite digitali, rendendo più flessibile la gestione delle interfacce.

Caratteristiche

• Scheda di espansione I2C per Arduino e microcontrollori
• 16 bit di input/output bidirezionale
• Comunicazione tramite bus I2C, SMBus

A cosa serve

Questo modulo è utile per progetti che richiedono un numero elevato di ingressi e uscite digitali. Puoi utilizzarlo per controllare display a 7 segmenti o matrici LED, integrando facilmente i pin I/O estesi tramite PCF8575. È compatibile con Arduino e altri microcontrollori che supportano la comunicazione I2C.

Tutorial: Come usare PCF8575

Il PCF8575 è un modulo di espansione I2C per i tuoi progetti Arduino. Utile per ampliare i tuoi pin I/O.

Cosa serve

• Arduino
• Cavo I2C
• PCF8575
• Resistenza pull-up (10kΩ)

Passi

1. 1. Collega il pull-up resistore tra VCC e SDA/SCL.
2. 2. Collega VCC e GND del PCF8575 al tuo Arduino.
3. 3. Collega SDA e SCL del PCF8575 a SDA e SCL del tuo Arduino.
4. 4. Carica il codice Arduino.
5. 5. Verifica sul datasheet la configurazione I2C.
6. 6. Controlla le specifiche sul datasheet per i limiti di alimentazione.
7. 7. Prova a controllare i pin digitali con i comandi I2C.
8. 8. Verifica la stabilità del modulo.

Codice di esempio

```cpp
#include <Wire.h>

void setup() {
  Wire.begin();
  Wire.beginTransmission(0x20);
  Wire.write(0xFF);
  Wire.endTransmission();
}

void loop() {
  // Codice principale
}
```

Mini-progetto

Crea un display a 7 segmenti con i pin digitali estesi tramite PCF8575.

Errori comuni

• Forget to connect pull-up resistors.
• Connect VCC and GND incorrectly.
• Use incorrect I2C address.
• Fail to initialize I2C communication.

Accessori consigliati

• Display a 7 segmenti
• Resistenza pull-up (10kΩ)
• Cavo I2C
• Led

Domande frequenti

Come posso verificare la configurazione corretta del PCF8575?
Verifica sul datasheet le specifiche di configurazione I2C.

Quali limiti di alimentazione devo rispettare?
Verifica sul datasheet per i limiti di alimentazione.

Il PCF8575 può essere utilizzato con Arduino Uno?
Sì, ma assicurati di configurare correttamente I2C.
