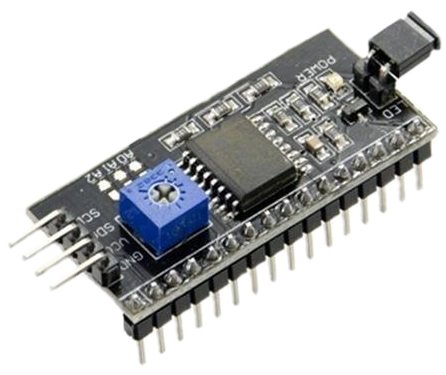

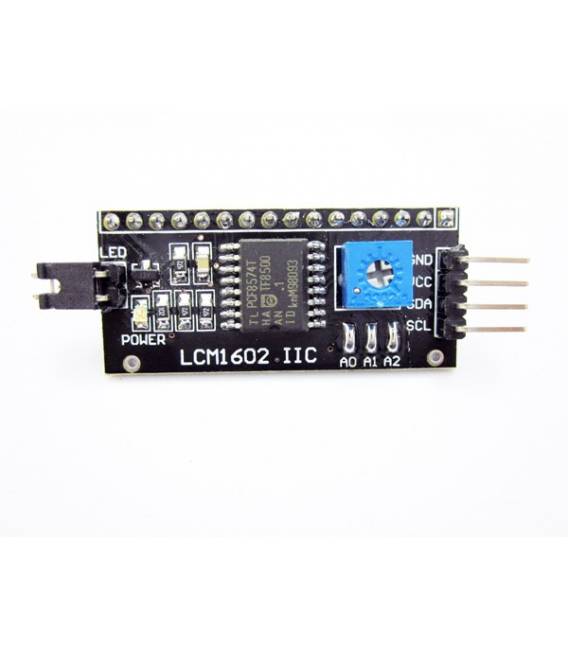

Modulo LCM1602 LCD Adattatore Seriale IIC/I2C LCD1602/2004 per Arduino

Descrizione

Modulo LCM1602 LCD Adattatore Seriale IIC/I2C LCD1602/2004 per Arduino

Il modulo si connette direttamente ad ogni diplay alfanumerico del tipo due o quattro righe da 16 caratteri. L ingresso del modulo costituito dall interfaccia I2C e permette di connettere il display tramite questo tipo di interfaccia.

Specifiche tecniche:

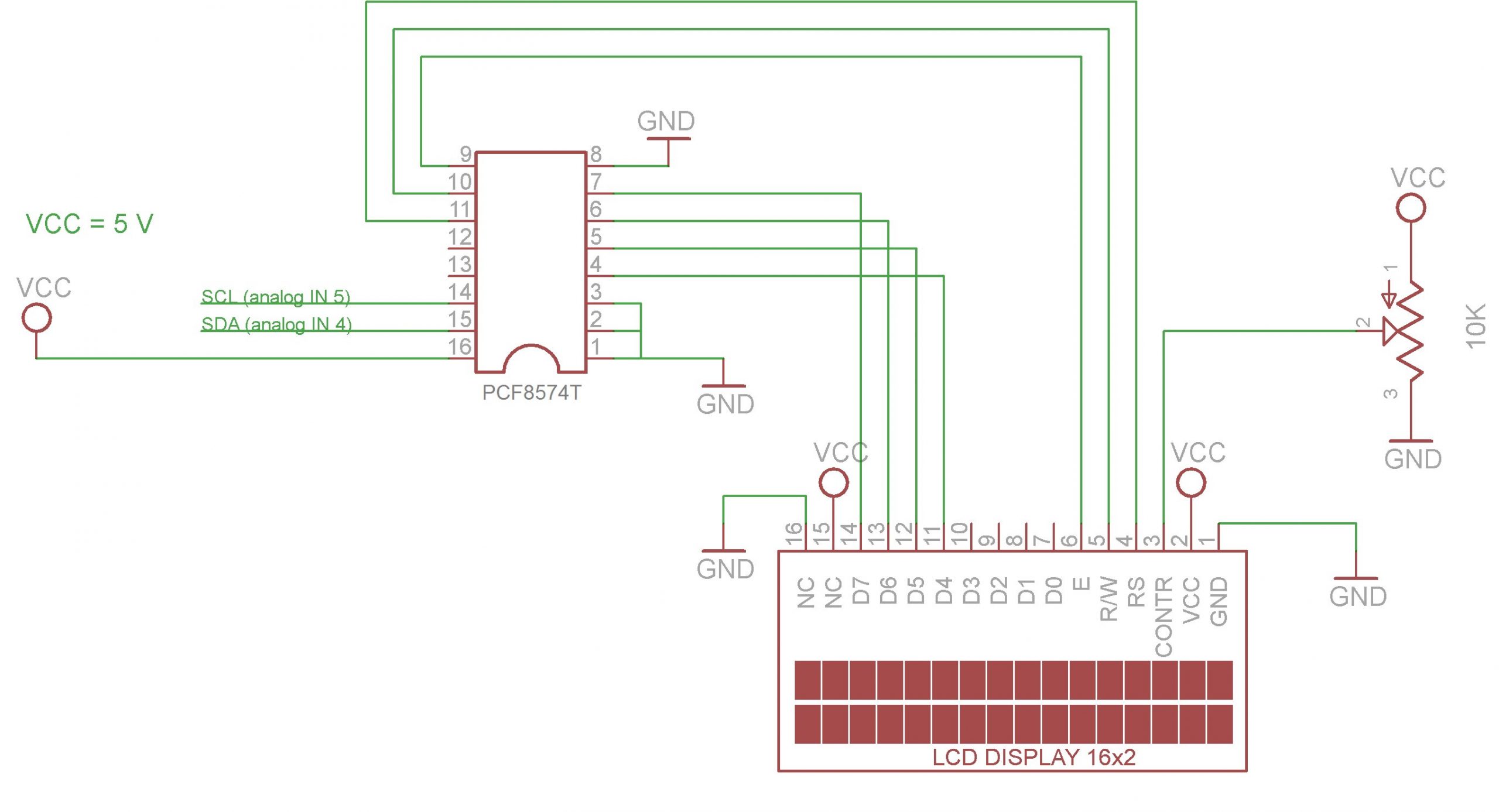

– Interfaccia seriale del tipo I2C dal lato di ingresso con interfaccia 8 bit paralleli per i display del tipo alfanumerici
– Alimentazione da 3.3 a 5V

Modalit di connessione:
1. Connettore 1 di ingresso
a. Pin-1 Massa
b. Pin-2 Alimentazione da 3.3 a 5V
c. Pin-3 data di ingresso seriali
d. Pin-4 Clock seriale
2. Connettore 2 di uscita
a. Compatibile con display alfanumerici

4, line screen 1602 Arduino 1602 I2C interface

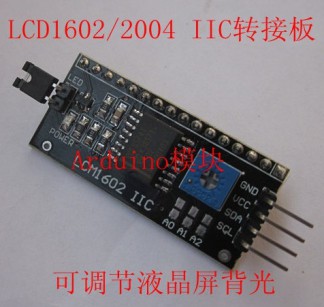

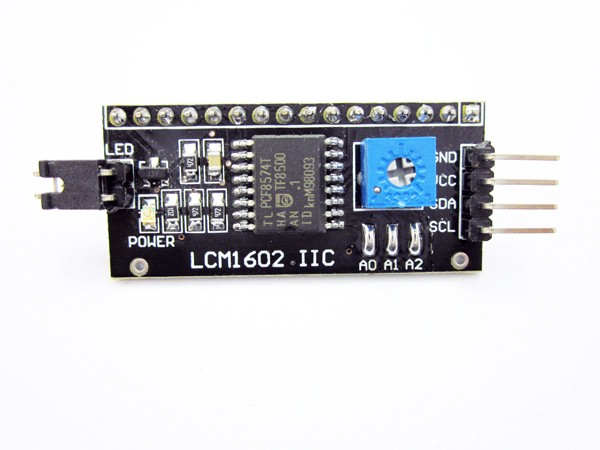

The Arduino IIC LCD1602 / I2C interface adapter plate without LCD screen
The Arduino board IO mouth only 20, add some sensors, SD card, relay module, etc. IO mouth is not enough,
1602 screen need seven IO mouth to drive up, we developed this module can help you save five IO port, we can give the arduino function library
Product parameters:
1. Size: 41.5 mm (length) * 19 mm (width) * 15.3 mm (high)
2. Weight: 5 g
3. PCB color: black
4. The power supply voltage: 2.5 to 6 v
5. Support the I2C protocol
6. With backlight power control can be set through the jumper cap is connected to the backlight power supply. Plug in the jumper cap is connected to the backlight power supply, remove the jumper cap to disconnect the backlight power supply
7. Contrast can be adjusted, rotate blue potentiometer, clockwise, counterclockwise. Potentiometer design on the front, convenient customer adjust freely anytime and anywhere
8. The module can cascade, can cascade up to eight. Through the short circuit A0 / A1 / A2 modify device address. The default address 0 x27

Abbiamo disponibili datasheet di tutti i componenti, qualora non fosse presente nella scheda download del prodotto inviaci un messaggio dal modulo contattaci e lo pubblicheremo il prima possibile nel nostro sito.

Tutorial: Come usare Modulo LCM1602 LCD IIC/I2C per Arduino

Il modulo LCM1602 LCD IIC/I2C è un componente utile per visualizzare informazioni su uno schermo a cristalli liquidi. Questo tutorial ti guiderà attraverso l’installazione e la configurazione del modulo con Arduino.

Cosa serve

• Arduino Uno/Nano
• Modulo LCM1602 LCD IIC/I2C (SKU: ARD00178)
• Cavo USB per connettere Arduino al computer
• Software Arduino IDE

Passi

1. Connetti il modulo LCD a una porta I2C di Arduino utilizzando i cavi appropriate.
2. Apri l’Arduino IDE e installa la libreria LiquidCrystal_I2C dalla gestione delle librerie.
3. Carica lo sketch seguente nel tuo Arduino per testare il funzionamento del modulo.
4. Verifica che le impostazioni I2C siano corrette consultando il datasheet del modulo.
5. Modifica lo sketch per visualizzare i dati desiderati sul display LCD.
6. Testa ulteriori caratteristiche come la scorrimento di testo e l’illuminazione del display.
7. Prova ad integrare il modulo in un progetto più complesso, come una stazione meteo.
8. Risolvere eventuali errori di comunicazione I2C seguendo le istruzioni nel datasheet.

Codice di esempio

LiquidCrystal_I2C lcd(0x27,16,2); // impostare l'indirizzo e dimensioni del display
lcd.begin();
lcd.print("Benvenuto!");

Mini-progetto

Realizza una stazione meteo semplice che visualizza la temperatura e l’umidità su un display LCD.

Errori comuni

• Errore di connessione I2C
• Impostazioni errate del modulo nel datasheet
• Problemi con la libreria LiquidCrystal_I2C
• Manca il supporto per il protocollo I2C

Accessori consigliati

• DHT11 Sensore di Temperatura e Umidità (SKU: ARD00179)
• Batterie AA x4
• Stampa 3D Case for Arduino Uno/Nano
• Modulo RTC DS3231 per Arduino

Domande frequenti

Come posso cambiare l’indirizzo I2C del modulo?
Verifica sul datasheet come modificare il resistenza pull-up per cambiare l’indirizzo.

Quali dimensioni di display sono supportate?
Il modulo supporta LCD 1602 e 2004, verifica le specifiche del tuo display.

Come posso controllare la luminosità del display?
Utilizza il pin di controllo della luminosità sul modulo o modifica lo sketch per regolare l’intensità.
