Kit Potenziometri Trim 10K 3×3 EVM3ESX50B14 – 8 Pezzi

Descrizione

Cos’è

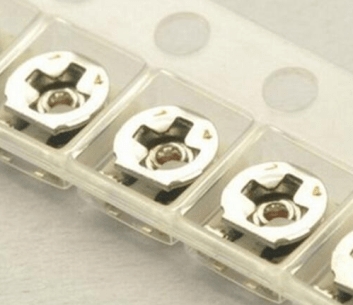

Questo kit contiene 8 potenziometri trim 10K 3×3 EVM3ESX50B14. Sono componenti elettronici utilizzati per regolare un valore elettrico, come la tensione o la corrente, in un circuito.

Caratteristiche

• 8 pezzi
• Tipo: Potenziometro trim
• Valore: 10K (verifica sul datasheet)
• Dimensioni: 3×3 (verifica sul datasheet)
• Codice: EVM3ESX50B14

A cosa serve

I potenziometri trim sono ideali per regolare valori in tempo reale in progetti elettronici, come ad esempio il controllo di LED, motori o altri componenti. Sono compatibili con Arduino e altre piattaforme di prototipazione elettronica.

Tutorial: Come usare Kit Potenziometri Trim 10K 3×3 EVM3ESX50B14

Questo kit di potenziometri 10K 3×3 EVM3ESX50B14 è ideale per gli amanti della elettronica che desiderano regolare i valori di tensione in vari progetti. Perfetto per principianti e intermedi, questi potenziometri possono essere utilizzati in circuiti Arduino per il controllo di LED, motori e altro ancora.

Cosa serve

• Arduino Uno o simile
• cavo jumper
• kit di potenziometri EVM3ESX50B14
• strumento di montaggio

Passi

1. Installare il potenziometro su un breadboard.
2. Collegare i due terminali del potenziometro ai pin di input dell’Arduino.
3. Collegare il terzo terminale (centrale) a massa (GND).
4. Scrivere uno sketch Arduino per leggere il valore del potenziometro.
5. Caricare lo sketch sull’Arduino.
6. Aprire il Serial Monitor per visualizzare i valori del potenziometro.
7. Regolare il potenziometro e osservare i cambiamenti nei valori visualizzati.
8. Testare il potenziometro in un progetto più complesso come il controllo di un LED variabile.

Codice di esempio

int potPin = A0; // pin di input del potenziometro
int val = 0; // variabile per il valore del potenziometro
void setup() {
  Serial.begin(9600);
}
void loop() {
  val = analogRead(potPin);
  Serial.println(val);
}

Mini-progetto

Crea un proiettile luminoso variabile con un LED e un potenziometro. Collega il potenziometro all’Arduino e l’LED a un pin di output PWM. Usa uno sketch per controllare la luminosità dell’LED in base alla posizione del potenziometro.

Errori comuni

• Collegare il potenziometro al pin sbagliato dell’Arduino.
• Non collegare il potenziometro a massa.
• Usare un valore di resistenza non appropriato per il progetto.
• Non testare il potenziometro prima di integrarlo in un progetto più complesso.

Accessori consigliati

• Kit di cavi jumper
• Breadboard
• Kit di LED vari
• Kit di resistenze variabili

Domande frequenti

Qual è la resistenza del potenziometro?
Verifica sul datasheet del prodotto.

Come posso regolare il potenziometro?
Ruota la rotella del potenziometro per regolare il valore di resistenza.

Posso usare questo potenziometro in un progetto di stampa 3D?
Sì, ma assicurati che il circuito sia progettato per gestire la resistenza del potenziometro.
