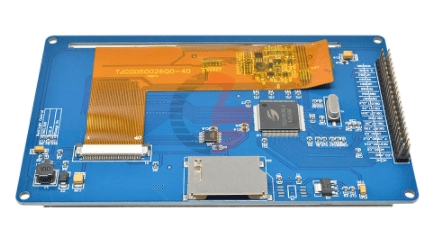

5 pollici 5.0 “800 * 480 TFT LCD Modulo Display Scheda controller SSD1963 con scheda SD Touch Panel per 51 AVR STM32

Descrizione

Cos’è

Il modulo display LCD TFT a colori di 5 pollici con controller SSD1963 è un componente essenziale per progetti che richiedono una visualizzazione grafica dettagliata e sofisticata. Questo modulo integra un touch panel SD, offrendo funzionalità aggiuntive come la lettura da schede SD.

Caratteristiche

• Risoluzione di 800×480 pixel
• Compatibile con microcontrollori 51, STM32 e Arduino
• Supporta la lettura da schede SD
• Pannello LCD TFT a colori di 5 pollici

A cosa serve

I moduli display come questo sono utilizzati per creare interfacce utente sofisticate in progetti elettronici. Esempi di applicazioni includono orologi digitali con visualizzazione del tempo, data e temperatura, monitoraggio ambientale, e sistemi di controllo industriale. La compatibilità con microcontrollori come Arduino e STM32 rende questo modulo adatto per una vasta gamma di progetti.

Tutorial: Come usare Modulo Display LCD 5.0″ TFT SSD1963

Questo modulo display LCD a colori è ideale per visualizzare informazioni in modo chiaro e dettagliato su progetti Arduino, STM32 o altri microcontrollori. Con una risoluzione di 800×480 pixel, consente la creazione di interfacce utente sofisticate e grafiche.

Cosa serve

• Arduino Uno/Nano/R3
• Cavo USB
• Scheda SD (opzionale)
• Touch Panel

Passi

1. Collegare i pin del modulo display ai pin digitali dell’Arduino usando il cavo jumper.
2. Configurare la libreria LCD per l’utilizzo con SSD1963 nel codice Arduino.
3. Caricare uno sketch di prova che visualizza testo e immagini sul display.
4. Verifica se è necessario collegare un touch panel separato per l’interazione touchscreen (verifica sul datasheet).
5. Se desideri utilizzare la scheda SD, assicurati di collegarla correttamente ai pin dedicati del modulo LCD (verifica sul datasheet).
6. Testare le funzionalità di lettura e scrittura dalla scheda SD se applicabile.
7. Personalizza lo sketch per mostrare dati dal sensore o altro contenuto utile al tuo progetto.

Codice di esempio

// Includi la libreria LCD
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1963.h>
// Definisci le variabili del display
#define TFT_CS 10
#define TFT_DC 9
#define TFT_RST 8
// Inizializza il display
Adafruit_SSD1963 tft = Adafruit_SSD1963(TFT_CS, TFT_DC, TFT_RST);
void setup() {
tft.begin();
tft.fillScreen(ST77XX_BLACK);
tft.setCursor(0, 0);
tft.setTextColor(ST77XX_WHITE);
tft.setTextSize(2);
tft.println("Benvenuto!");}
void loop() {}

Mini-progetto

Crea un orologio digitale con data e temperatura mostrati sul display LCD. Usa un sensore di temperatura come DHT11 per aggiornare l’orario in tempo reale.

Errori comuni

• Non collegare correttamente i pin del modulo al microcontrollore.
• Dimenticare di installare la libreria specifica per il SSD1963.
• Inserire un tocco errato nel codice che può causare l’incapacità del display di visualizzare correttamente.
• Non verificare se è necessario collegare separatamente un touch panel o una scheda SD (verifica sul datasheet).

Accessori consigliati

• Cavo USB
• Sensore DHT11
• Touch Panel separato
• SD Card 4GB

Domande frequenti

Come posso caricare uno sketch su Arduino?
Utilizza l’IDE di Arduino per connettere il microcontrollore e poi carica lo sketch scelto.

Quali librerie devo installare?
Installare la libreria Adafruit_SSD1963 dalla biblioteca gestionale di Arduino IDE.
