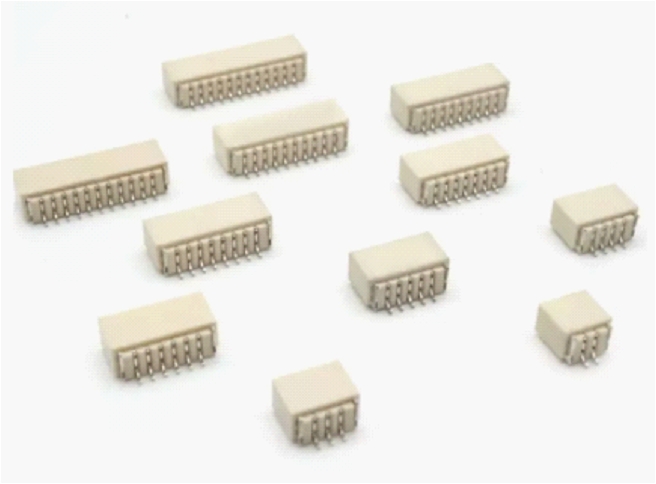

20 pezzi Connettore PCB 8P SH1.0 di tipo orizzontale

Descrizione

Cos’è

Il connettore PCB 8P SH1.0 orizzontale è un componente utilizzato per connettere schede elettroniche tra loro o a dispositivi esterni. Questo tipo di connettore è particolarmente adatto per progetti che richiedono una connessione stabile e sicura tra diverse parti di un circuito.

Caratteristiche

• Numero di poli: 8
• Tipo: orizzontale
• Spaziatura: SH1.0

A cosa serve

Questo connettore è ideale per progetti di Arduino e Raspberry Pi, dove è necessario collegare tasti, LED o altri dispositivi esterni alla scheda madre. Può essere utilizzato per creare una semplice interfaccia di controllo o per collegare diverse schede tra loro.

Tutorial: Come usare Connettore PCB 8P SH1.0 orizzontale

Il connettore PCB 8P SH1.0 orizzontale è un componente essenziale per i progetti di elettronica che richiedono connessioni stabili e sicure tra le schede di circuito stampato. Ideale per maker principianti e intermedi che lavorano su Arduino, Raspberry Pi e altri progetti di elettronica.

Cosa serve

• Arduino Uno
• Scheda di circuito stampato
• Pistola da saldatura
• Cavo di connessione

Passi

1. Installare il connettore PCB 8P SH1.0 orizzontale sulla scheda di circuito stampato utilizzando la pistola da saldatura.
2. Verifica la posizione corretta del connettore sul PCB.
3. Collegare i cavi di connessione ai piedi del connettore secondo la tabella delle pin.
4. Verifica la connettività tra i cavi e il connettore utilizzando un multimetro.
5. Verifica la stabilità del connettore sul PCB.
6. Se necessario, applicare il sellante per proteggere la connessione.
7. Testare il connettore con un semplice sketch Arduino per verificare la corretta comunicazione.
8. Verifica sul datasheet per ulteriori informazioni sulla configurazione del connettore.

Mini-progetto

Crea una semplice interfaccia di controllo per Arduino utilizzando il connettore PCB 8P SH1.0 orizzontale per collegare tasti e LED.

Errori comuni

• Connessioni non saldate correttamente.
• Pin del connettore collegati in modo errato.
• Mancanza di protezione per il connettore.
• Connessioni interrotte o malfatte.

Accessori consigliati

• Cavo di connessione
• Saldatura
• Pistola da saldatura
• Multimetro

Domande frequenti

Come posso verificare la corretta installazione del connettore?
Utilizza un multimetro per testare la continuità tra i pin del connettore e i collegamenti sul PCB.

Quali sono le dimensioni del connettore?
Verifica sul datasheet del prodotto per ottenere le dimensioni precise.
