In offerta!

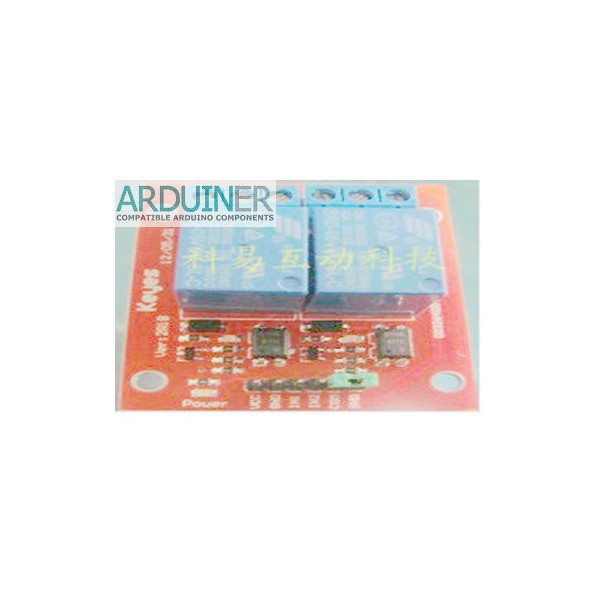

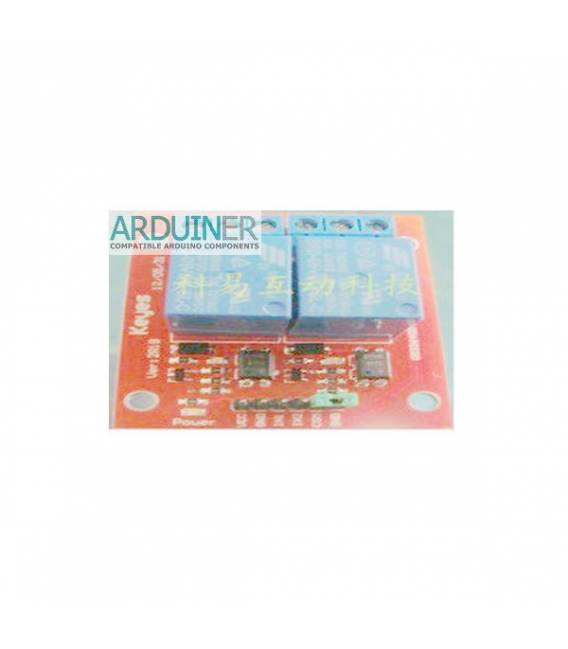

2 Canali 5V Relè Modulo For PIC ARM AVR DSP

Il prezzo originale era: 6,18 €.Il prezzo attuale è: 4,48 €. Escluso IVA

2 Canali 5V Relè Modulo For PIC ARM AVR DSP

Disponibile su ordinazione

COD: ARD00838 Categorie: ,

Descrizione

Modulo relè 5V a 2 canali per PIC ARM AVR DSP

  • Luogo di origine: CN, CHINA
  • Marca commerciale: MIC
  • Numero modello: 5V 2channel relay
  • Tipo: Drive IC
  • Applicazione: Watch
  • Tensione di alimentazione: 1.5V- 6V
  • Potere di dispersione: 1W-6W
  • Temperatura operativa: <span class = "attr-value" ~ ~
  • Numero parte: 5V 2channel relay
  • Brand: MIC
  • Categoria: Relay
  • Stato senza lead: Senza piombo / Conforme RoHS
  • Condizione: Nuovo con produttore originale
  • Confezione: Reel Tray Tube
  • Temperatura operativa massima: <span class =" attr- valore "~ ~

Contatto relè capacità 250V10A. Uscita relè normalmente aperta, normalmente chiusa;

Attivo basso. Intervallo di tensione di ingresso del segnale relè 5 V: 0-5 V;

L’alimentazione del sistema VCC. Potenza relè JD-VCC. Relè 5V predefinito. JD-VCC e VCC in corto.

Descrizione del prodotto

Questa è una scheda di interfaccia a relè 5V a 2 canali , Essere in grado di controllare vari apparecchi e altre apparecchiature con corrente elevata. Può essere controllato direttamente dal microcontrollore (Arduino, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, logica TTL).

1 . Scheda di interfaccia relè a 2 canali 5V, e ognuna richiede una corrente del driver 15-20mA

2 . Dotato di relè ad alta corrente, AC250V 10A; DC30V 10A

3. Interfaccia standard che può essere controllata direttamente dal microcontrollore (Arduino, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, logica TTL)

4 . Indicazione dello stato dell’uscita relè

Disponibili la scheda tecnica di tutti i componenti, qualora non fosse presente nella scheda download del prodotto invia un messaggio dal modulo contattaci e pubblicheremo la prima possibile nel nostro sito.

Tutorial: Come usare Modulo Relè a 2 Canali 5V

Questo modulo relè a due canali è ideale per controllare dispositivi elettrici da un microcontrollore come Arduino. È adatto sia ai principianti che agli esperti di elettronica.

Cosa serve

  • Arduino Uno o simile
  • Cavo USB
  • Alimentazione 5V

Passi

  1. Collegare il modulo relè all’Arduino utilizzando i connettori GPIO.
  2. Connettere la fonte di alimentazione al modulo relè (verifica sul datasheet per i pin specifici).
  3. Scrivere e caricare uno sketch Arduino che attiva/disattiva i canali del relè.
  4. Verificare che il dispositivo collegato al relè si accenda/spegni correttamente.

Codice di esempio

// Definire i pin GPIO
const int relay1 = 2;
const int relay2 = 3;
void setup() {
pinMode(relay1, OUTPUT);
pinMode(relay2, OUTPUT);
digitalWrite(relay1, HIGH); // Disattiva il relè inizialmente
digitalWrite(relay2, HIGH);
}

void loop() {
digitalWrite(relay1, LOW); // Attiva il relè 1 per alcuni secondi
delay(5000);
digitalWrite(relay1, HIGH);
delay(5000);
digitalWrite(relay2, LOW); // Attiva il relè 2 per altri secondi
delay(5000);
digitalWrite(relay2, HIGH);
}

Mini-progetto

Crea un sistema di controllo automatico per una lampada o un ventilatore usando questo modulo relè e un sensore di movimento. Configura il progetto in modo che la luce si accenda quando viene rilevato qualcosa e si spezzi dopo alcuni minuti.

Errori comuni

  • Non collegare la giusta tensione al modulo.
  • Impostare i pin GPIO dell’Arduino su INPUT invece di OUTPUT.
  • Omettere il delay tra gli stati del relè.
  • Usare un dispositivo che consuma troppa corrente per il relè.

Accessori consigliati

  • Sensore di movimento PIR
  • Lampada da 12V
  • Relay Shield
  • Modulo LCD

Domande frequenti

Come posso controllare più dispositivi?
Usa un modulo multiplexer per mappare i pin GPIO dell’Arduino ai canali del relè.

Quali tipi di dispositivo può gestire il relè?
Dispositivi che richiedono una tensione inferiore a 250VAC/30VDC e un flusso massimo di corrente (verifica sul datasheet).

Informazioni aggiuntive

Peso 35 g
