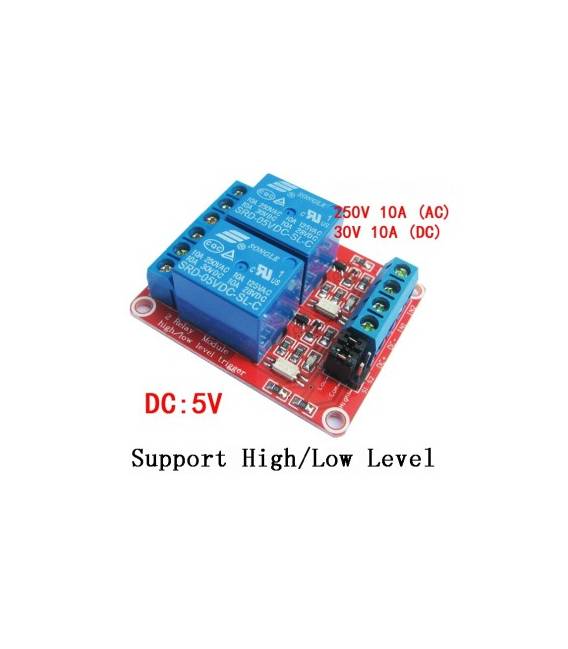

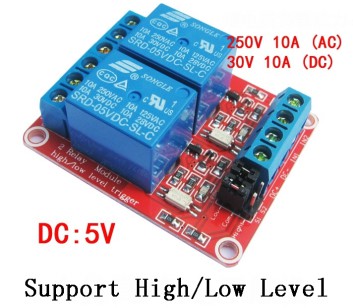

2 Canali 5V Relè con Optoaccoppiatore ogni canale supporta livello alto/basso

Descrizione

Cos’è

Il relè a 2 canali 5V con optoaccoppiatore è un dispositivo per Arduino e altri microcontrollori che consente di controllare dispositivi elettrici esterni in modo sicuro e isolato.

Caratteristiche

• 2 canali 5V
• Optoaccoppiatore su ogni canale
• Sostegno per livello alto/basso

A cosa serve

Ideale per proteggere i circuiti e controllare dispositivi esterni. Può essere utilizzato per creare sistemi di controllo automatico come attivazione di un piccolo ventilatore quando la temperatura supera una certa soglia.

Tutorial: Come usare Relè a Canale Doppio con Optoaccoppiatore

Questo relè a canale doppio è ideale per controllare dispositivi elettrici da Arduino o altri microcontrollori. È particolarmente utile quando si desidera isolare il circuito di controllo dal circuito del carico, riducendo i rischi di danni.

Cosa serve

• Arduino Uno
• Cavo jumper
• Relè a canale doppio (SKU: ARD001329)
• Dispositivo da controllare

Passi

1. Collega il relè all’Arduino utilizzando i cavi jumper.
2. Verifica la tensione di funzionamento del relè e assicurati che sia compatibile con l’output dell’Arduino (5V).
3. Configura le interfacce digitali dell’Arduino per controllare i canali del relè.
4. Scrivi lo sketch Arduino per testare il funzionamento dei due canali separatamente.
5. Verifica che ogni canale possa attivare e disattivare correttamente l’alimentazione del dispositivo da controllare.
6. Se necessario, aggiungi una protezione di fusibile tra il relè e il dispositivo per prevenire danni in caso di sovraccarico.

Codice di esempio

void setup() {
  pinMode(2, OUTPUT);
  pinMode(3, OUTPUT);
}

void loop() {
  digitalWrite(2, HIGH); // Attiva canale 1
  delay(5000);
  digitalWrite(2, LOW); // Disattiva canale 1
  delay(5000);
}

Mini-progetto

Crea un sistema di controllo automatico per un piccolo ventilatore con questo relè. Il ventilatore si attiverà quando la temperatura supera una certa soglia.

Errori comuni

• Non verificare la compatibilità della tensione tra l’Arduino e il relè.
• Omettere di proteggere il circuito con un fusibile.
• Configurare più canali su uno stesso pin digitale.

Accessori consigliati

• Termistor
• Modulo temperatura e umidità DHT11
• Fusibili variabili
• Cerchi isolanti

Domande frequenti

Quali dispositivi può controllare?
Dispositivi che richiedono una tensione massima di 250VAC/30VDC e un’energia massima di verifica sul datasheet.

Come si collega il relè a un dispositivo esterno?
Utilizza i contatti COM, NO e NC del relè per connetterli al circuito del carico.
