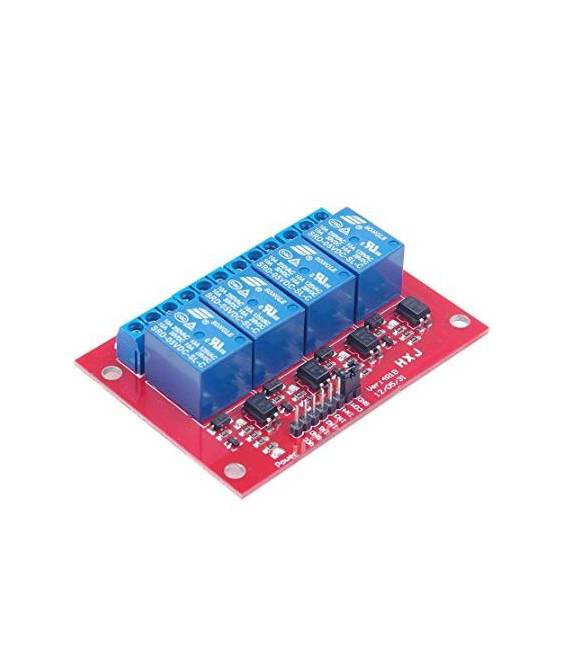

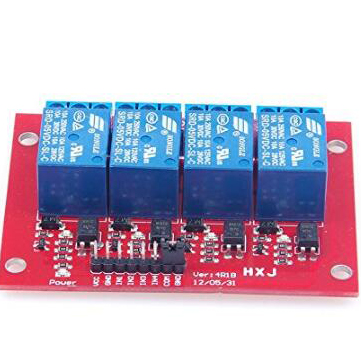

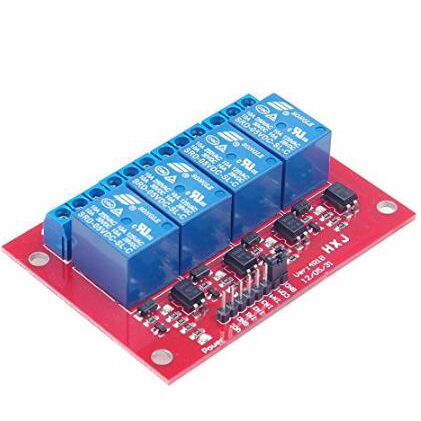

4 Canali 5V Relè Modulo per Arduino PIC ARM AVR DSP

Descrizione

Tutorial: Come usare Modulo Relè a 4 Canali

Il modulo relè a 4 canali è un componente fondamentale per controllare dispositivi elettrici da Arduino. Ideale per principianti che vogliono iniziare con progetti di automazione domestica o industriale. Questo modulo consente di gestire fino a quattro circuiti indipendenti, permettendo di regolare l’alimentazione di dispositivi come lampadine, motori e altre apparecchiature elettriche.

Cosa serve

• Arduino Uno/R3
• Cavo USB per connettere Arduino al PC
• Connessione a rete elettrica (solo se si testa il modulo con dispositivi reali)

Passi

1. Collegare i pin VCC, GND del modulo relè ai corrispondenti pin di alimentazione di Arduino.
2. Collegare l’interfaccia dati del modulo relè al pin digital 7 di Arduino (o qualsiasi altro pin digitale).
3. Verificare che la tensione di alimentazione sia in linea con le specifiche del modulo (verifica sul datasheet).
4. Scrivere uno sketch semplice per testare il funzionamento dei canali.
5. Collegare i dispositivi elettrici ai 4 relè attraverso i connettori COM e NO/NC.
6. Testare ogni relè singolarmente, accendendo e spegnendo le luci o altri dispositivi collegati.
7. Verifica che il modulo funzioni correttamente senza interruzioni.
8. Configurare Arduino per controllare più canali simultaneamente (opzionale).

Codice di esempio

void setup() {
  pinMode(7, OUTPUT);
}

void loop() {
  digitalWrite(7, HIGH); // Accende il relè
  delay(1000);
  digitalWrite(7, LOW); // Spegne il relè
  delay(1000);
}

Mini-progetto

Crea un sistema di illuminazione automatico con Arduino e questo modulo relè. Collega diverse lampadine ai canali del relè e usa sensori di luce per regolare la loro accensione e spegnimento.

Errori comuni

• Non verificare che la tensione di alimentazione sia corretta.
• Collegare il dispositivo a rete elettrica senza protezione.
• Usare un pin analogico invece di digitale per controllare i relè.
• Scordarsi di aggiungere resistenze tra Arduino e il modulo relè se necessario (verifica sul datasheet).

Accessori consigliati

• Modulo LCD 16×2 per monitorare lo stato dei relè
• Sensori di luce per la regolazione automatica dell’illuminazione
• Relay Shield per Arduino per facilitare il collegamento del modulo relè
• Kit Protezione Elettronica per proteggere i dispositivi elettrici

Domande frequenti

Il modulo può gestire più di 4 canali?
No, questo modulo è progettato esclusivamente per 4 canali.

Posso usare il modulo con altri microcontrollori oltre Arduino?
Sì, ma assicurati che i pin digitali del tuo microcontrollore siano compatibili con le specifiche di input del modulo (verifica sul datasheet).

Qual è la potenza massima per ciascun relè?
Verifica il valore massimo nella sezione delle specifiche del datasheet.
