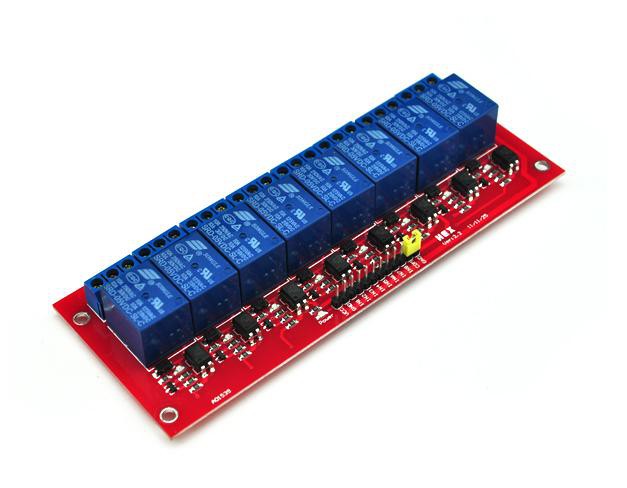

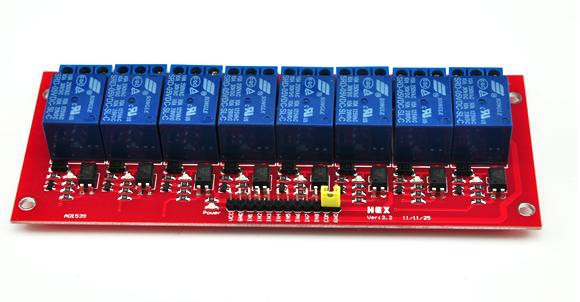

8 Canali 5V Relè Shield Modulo per Arduino ARM PIC AVR DSP SRD-05VDC-SL-C

Descrizione

Modulo di protezione relè a 5 canali a 5 canali per Arduino ARM PIC AVR DSP SRD-05VDC-SL-C

Caratteristiche:
– l’articolo è una scheda di interfaccia relè a 5 canali a 8 canali, può essere controllato direttamente da una vasta gamma di microcontrollori come Arduino, AVR, PIC, ARM e così via.
– 1 – Scheda di interfaccia relè a canale, �
– Ognuno ha bisogno di una corrente del driver 15-20mA
– Dotato di relè ad alta corrente: DC30V 10A AC250V 10A �
– Interfaccia standard che può essere controllata direttamente dal microcontrollore

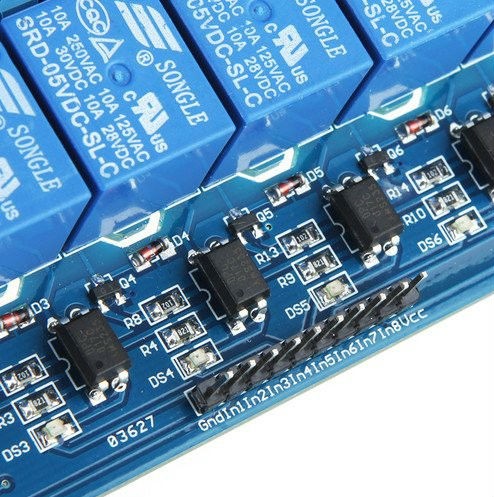

8- canale rel� di uscita del modulo, rel� di uscita max contatto 250v 10a. Ingresso in 1, a 2, in 3, in 4, in 5, in 6, in 7, in8 linea di segnale basso attivo. Vcc, gnd potenza in ingresso può essere alimentato singolarmente in relazione alla potenza in ingresso jd-vcc.

Scopo:

1, supporta tutti i controlli di mcu.

2, campo industriale;

3, plc di controllo ;

4, casa intelligente di controllo;

�

dettagli tecnici

Si tratta di bis 5v 8- Relativo canale scheda di interfaccia, può controllare diversi apparecchi, e altre apparecchiature con corrente di grandi dimensioni.
Può essere controllato controllato da microcontrollore (arduino, 8051, avr, pic, dsp , braccio, braccio, msp430, logica ttl).

Disponiamo della scheda tecnica di tutti i componenti, qualora non fosse presente nella scheda download del prodotto inviaci un messaggio dal modulo contattaci e pubblicheremo il primo possibile nel nostro sito .

Tutorial: Come usare Relè Shield Modulo 8 Canali

Il relè shield modulo è un componente essenziale per chiunque voglia controllare dispositivi elettrici esterni con il proprio Arduino. Ideale per progetti di automazione domestica o industriale, consente di gestire fino a 8 apparati diversi tramite l’Arduino.

Cosa serve

• Arduino (qualsiasi tipo)
• Relè Shield Modulo
• Cavo USB
• Alimentatore esterno

Passi

1. Collegare il modulo relè al vostro Arduino utilizzando i connettori compatibili.
2. Scaricare e installare la libreria ‘Relay’ da GitHub o dal sito ufficiale di Arduino.
3. Includere nel codice l’intestazione della libreria con ‘#include <Relay.h>’
4. Creare un oggetto Relay per ogni canale del modulo, ad esempio: Relay r1(2);
5. Nel setup(), utilizzare pinMode() per impostare i pin come uscita.
6. Nel loop(), utilizzare r1.on(); o r1.off(); per attivare/disattivare il relè.
7. Verifica che tutti i canali funzionino correttamente prima di collegarli a dispositivi elettrici reali.
8. Testare con un piccolo progetto, come accendere una lampadina tramite Arduino.

Codice di esempio

Relay r1(2); // definisci il relè per il pin 2
void setup() {
  pinMode(2, OUTPUT);
r1.on();
delay(5000);
r1.off();}

Mini-progetto

Crea un sistema di allarme domestico che accende una luce quando viene rilevato movimento. Usa un sensore PIR e il relè shield per controllare la luce.

Errori comuni

• Non collegare direttamente dispositivi a corrente alta al modulo senza intermediazione del relè.
• Impostare i pin di Arduino come ingresso invece che uscita.
• Usare un alimentatore insufficiente per il modulo e il dispositivo esterno.
• Ignorare la documentazione del datasheet nel caso di specifiche mancanti.

Accessori consigliati

• Sensore PIR
• Luce LED da controllare con i relè
• Alimentatore USB per Arduino
• Cavo Ethernet (se si utilizza un servizio online)

Domande frequenti

Il modulo funziona solo con Arduino?
No, può essere utilizzato con ARM, PIC, AVR e DSP.

Posso collegare dispositivi a corrente alta direttamente al relè shield?
No, usa sempre un intermediazione di relè per sicurezza.
