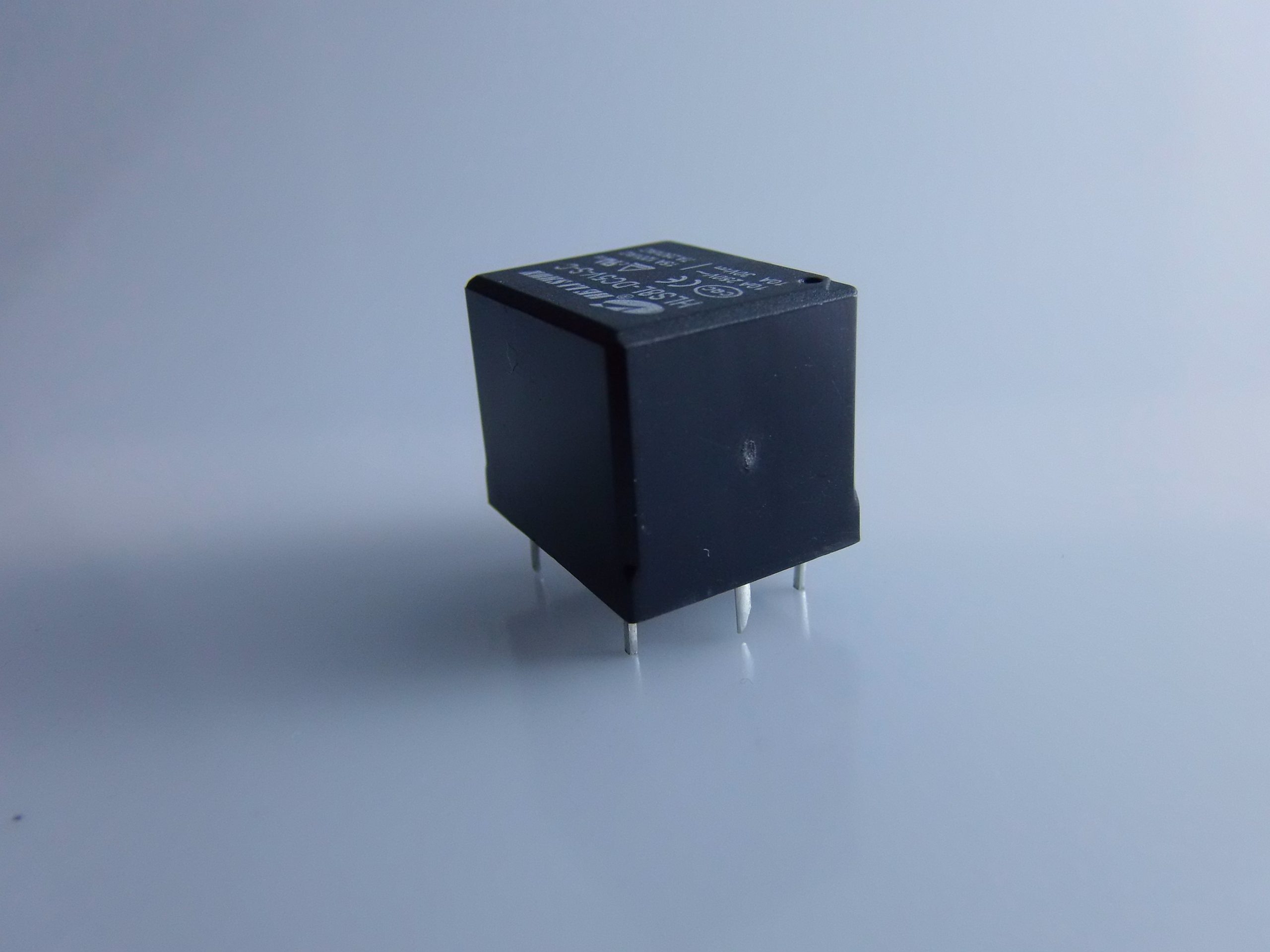

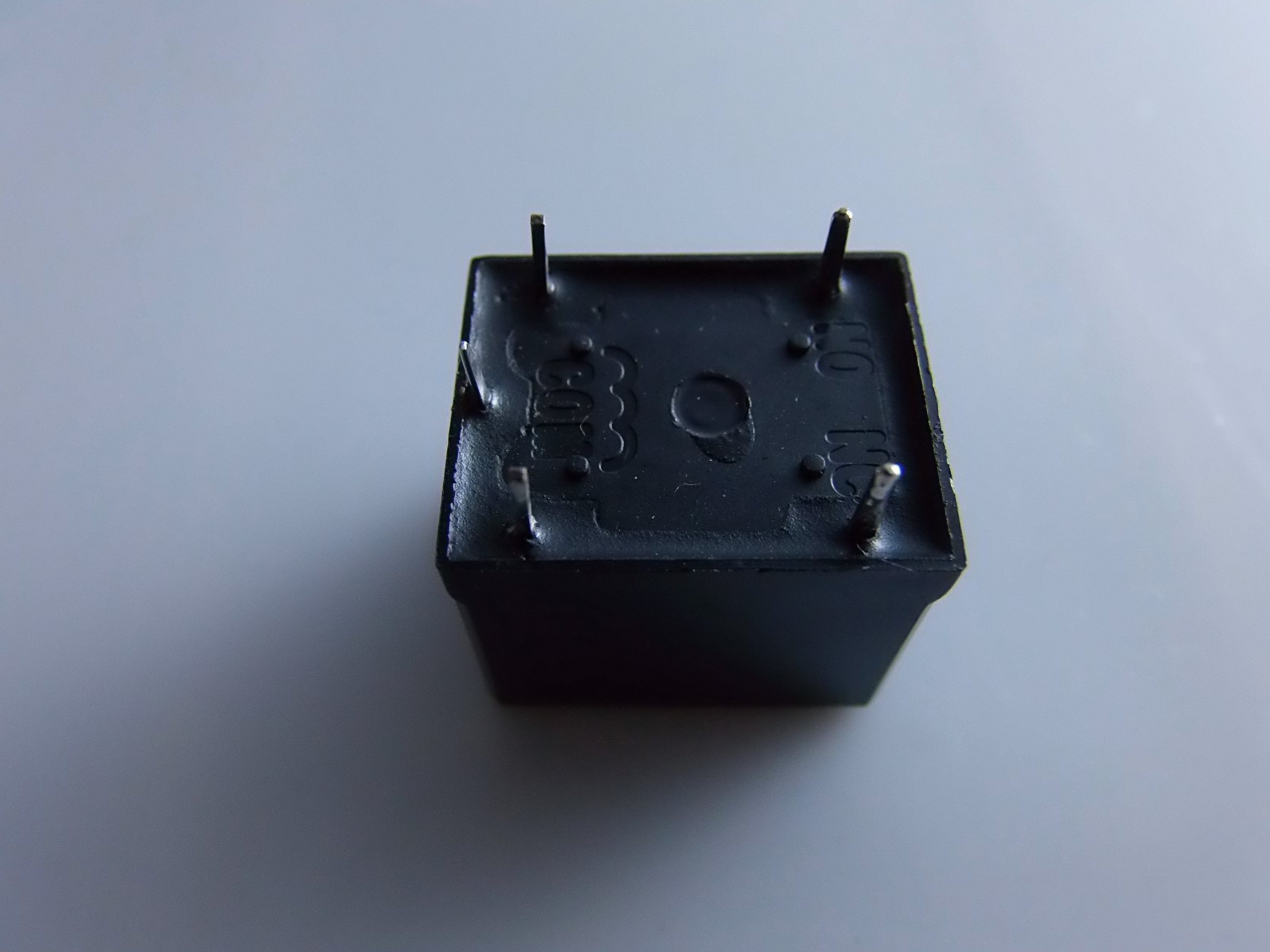

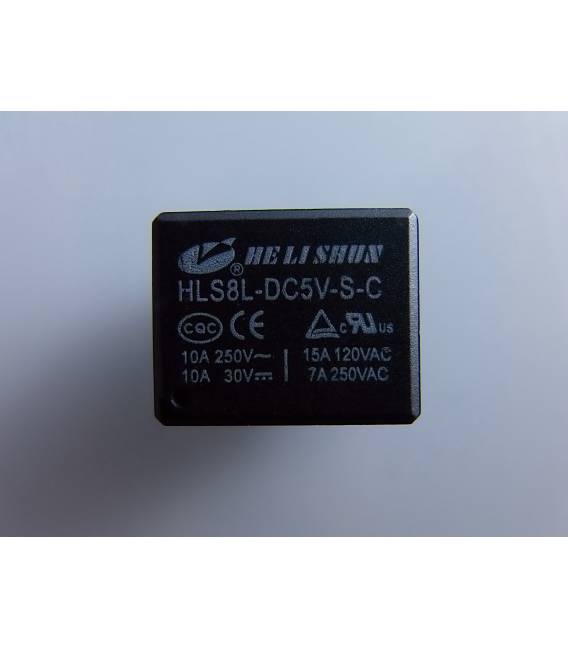

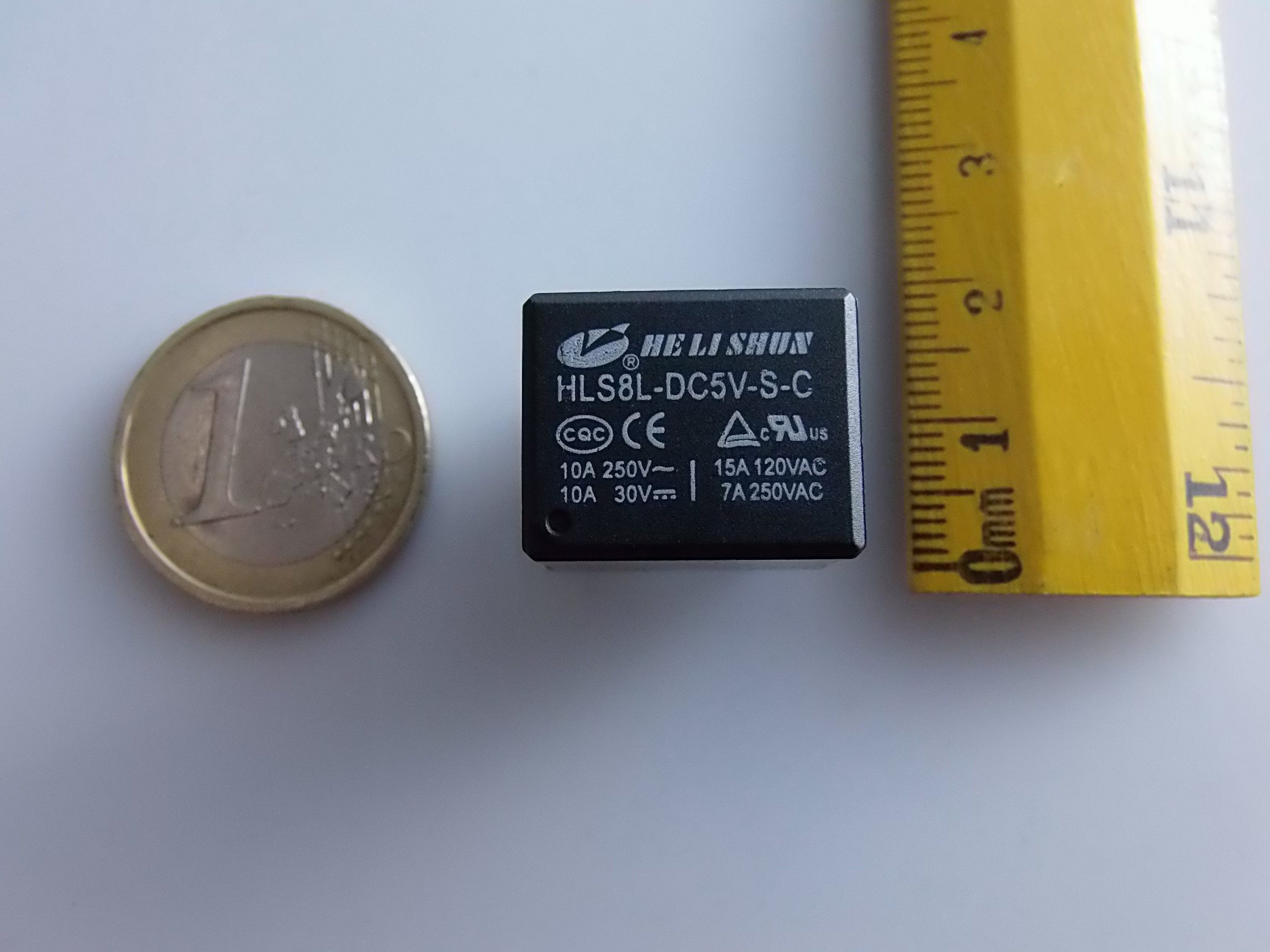

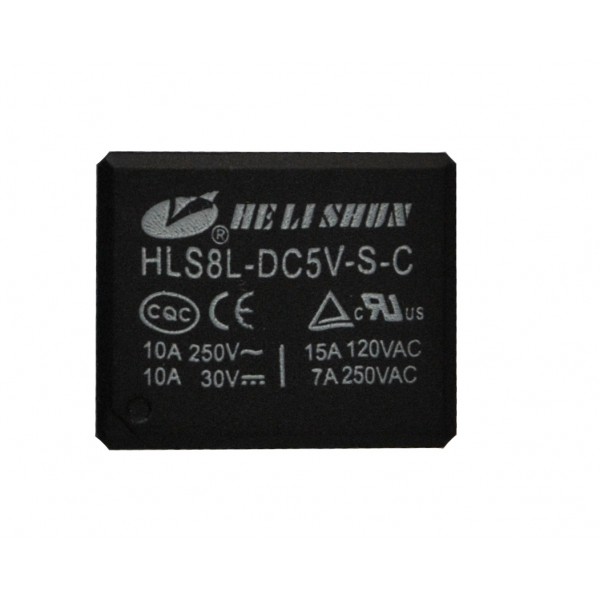

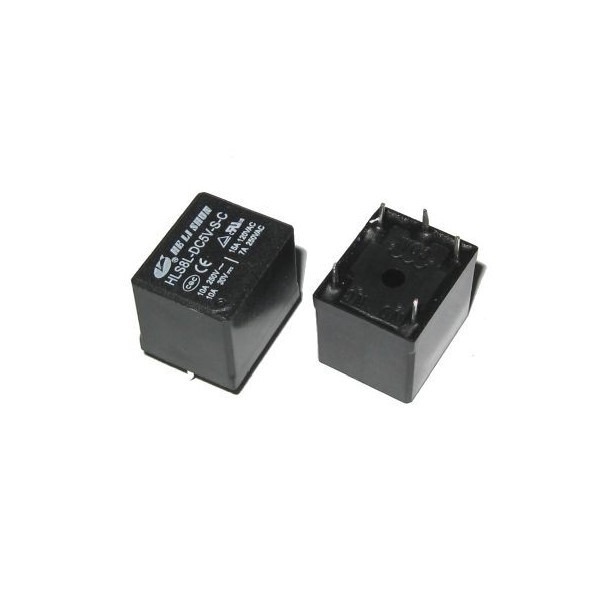

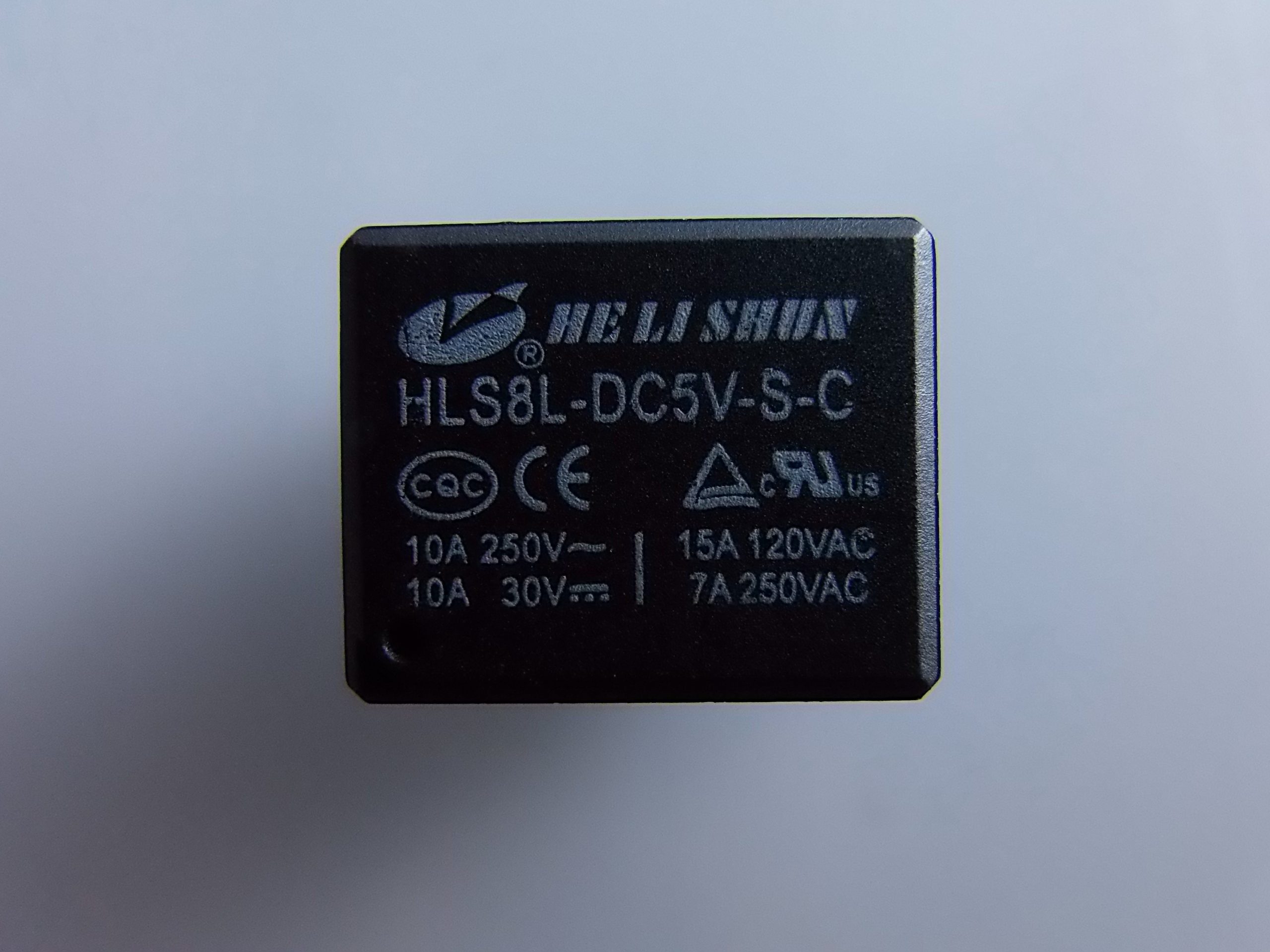

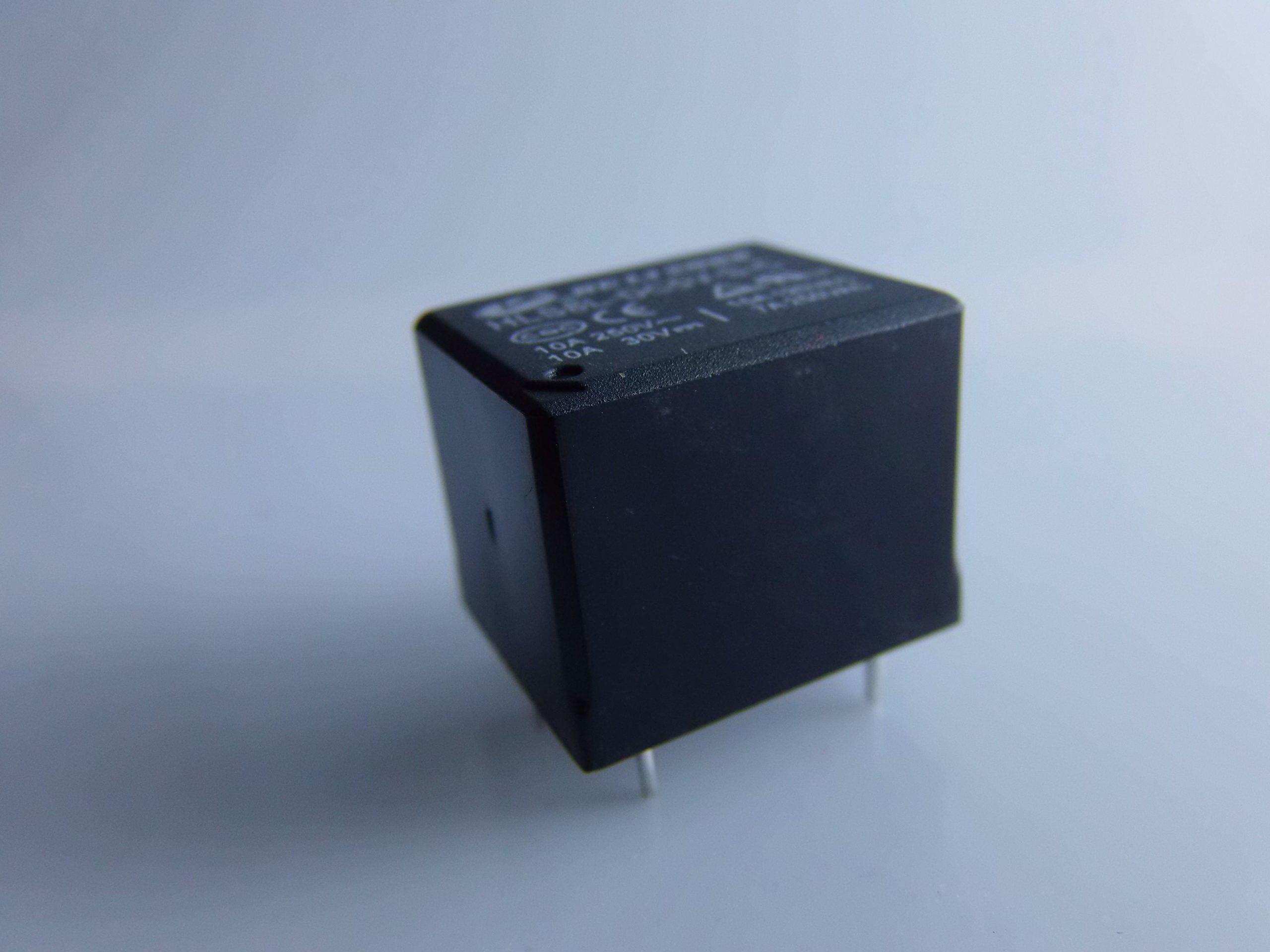

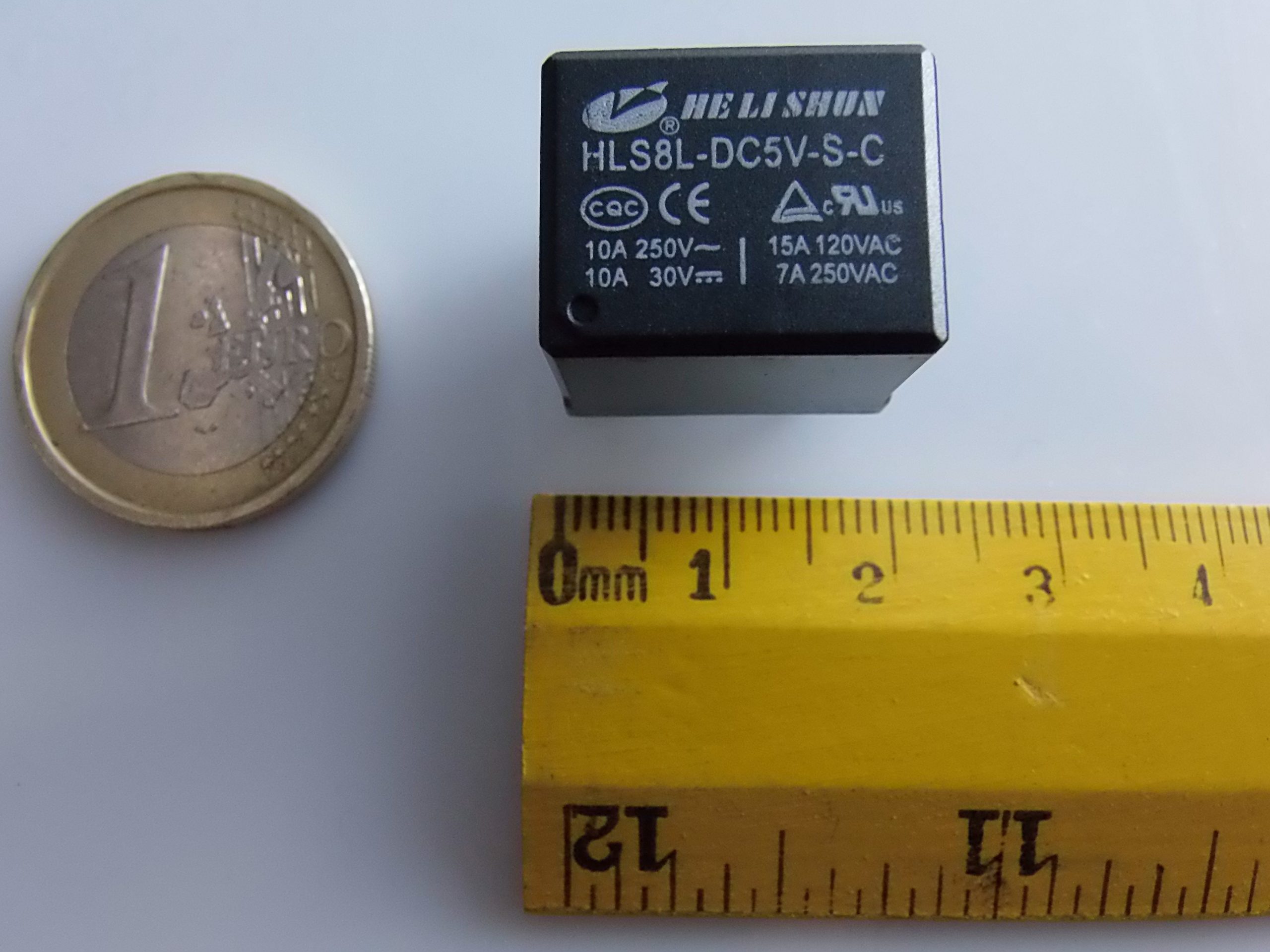

Relè HLS8L-DC5V-S-C miniaturizzato SPDT 5V 10A / 120VAC arduino

Descrizione

<span style = "font-size: 8.5pt; font-family: Verdana; colore: HLS8L-DC5V-SC miniaturizzato SPDT 5V 10A / 120VAC arduino

CARATTERISTICHE PRINCIPALI:

Tutorial: Come usare Relè HLS8L-DC5V-S-C miniaturizzato SPDT

Il relè HLS8L-DC5V-S-C è ideale per controllare circuiti elettrici con Arduino. Utilizza il segnale di 5V dell’Arduino per attivare o disattivare un circuito a 120VAC, consentendo di gestire carichi fino a 10A.

Cosa serve

• Arduino uno o compatibile
• cavo jumper
• alimentazione esterna 120VAC
• fusibile

Passi

1. Collegare i pin del relè all’Arduino utilizzando i cavi jumper: COM al carico, NC e NO ai terminali dell’alimentazione esterna, VCC a +5V Arduino, GND a massa Arduino.
2. Verifica la tensione di attivazione sul datasheet per il controllo corretto del relè con l’Arduino.
3. Scrivi uno sketch in Arduino che controlla lo stato del relè (HIGH e LOW).
4. Testare il sistema collegando un piccolo carico al COM e NC/NO, alternando la sua attivazione attraverso il codice.
5. Verifica che il fusibile sia adeguato alla corrente massima del circuito da controllare.
6. Utilizza protettori di linea se necessario per proteggere l’Arduino dalla surriscaldatura.

Codice di esempio

const int relayPin = 7; // definisci pin dell'Arduino
void setup() {
pinMode(relayPin, OUTPUT);
}
void loop() {
digitalWrite(relayPin, HIGH); delay(1000);
digitalWrite(relayPin, LOW); delay(1000);
}

Mini-progetto

Crea un sistema di illuminazione intelligente che accende o spegne una lampada collegata al relè in risposta a comandi Arduino.

Errori comuni

• Collegare il carico direttamente alla porta di uscita dell’Arduino.
• Non utilizzare un fusibile adeguato per proteggere l’alimentazione.
• Ignorare la tensione di attivazione del relè sul datasheet.
• Omettere protettori di linea tra Arduino e il relè.

Accessori consigliati

• Fusibili variabili
• Protettore di linea
• Alimentatore 120VAC
• Cavo jumper

Domande frequenti

Come posso proteggere l’Arduino?
Aggiungi un fusibile e protettori di linea tra il relè e l’Arduino.

Quale pin devo usare per controllare il relè?
Utilizza uno dei pin di output dell’Arduino, generalmente 2-13.
