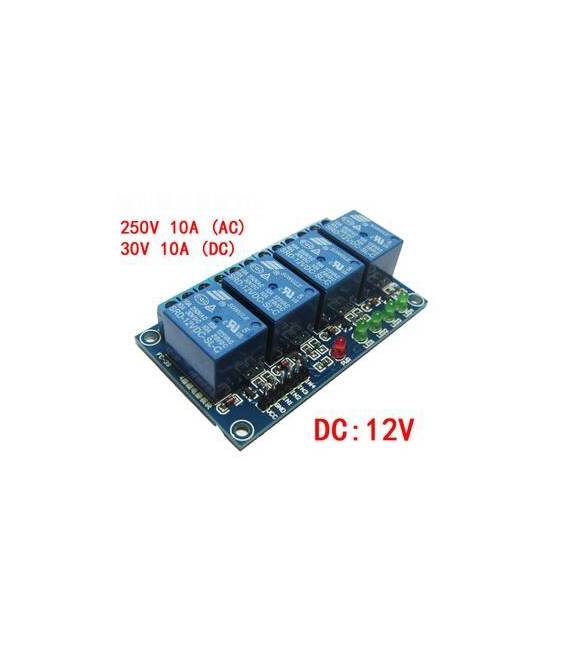

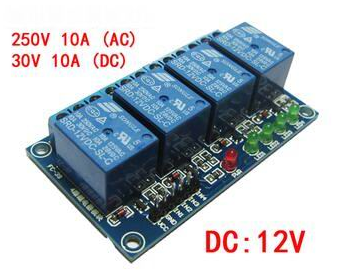

Shield Relè 4 Canali 12V Basso Livello con LED

Descrizione

Cos’è

Il Shield Relè 4 Canali 12V con LED è un dispositivo che consente di controllare dispositivi elettrici da un microcontrollore Arduino. Questo shield integra quattro relè a basso livello, ognuno dotato di una LED per indicare lo stato del relè.

Caratteristiche

• 4 canali di relè
• Voltage operativo massimo: 12V
• Basso livello controllo
• Led di stato per ciascun relè

A cosa serve

Ideale per progetti che richiedono l’accensione o lo spegnimento di dispositivi esterni, come lampade o motori. Può essere utilizzato per creare sistemi di illuminazione automatica o controllare altri apparati elettrici da un microcontrollore Arduino.

Tutorial: Come usare Shield Relè 4 Canali 12V Basso Livello con LED

Questo shield permette di controllare dispositivi elettrici da un Arduino. Ideale per progetti che richiedono di accendere o spegnere dispositivi esterni.

Cosa serve

• Arduino
• Cavo di alimentazione 12V
• Dispositivi da controllare (ad esempio luci)
• Salvadanaio e pennello da elettronica

Passi

1. 1. Installazione: Accertati che l’Arduino e il shield siano compatibili. Monta il shield sul Arduino.
2. 2. Collegamento: Collega il 12V al relè. Verifica sul datasheet la corretta polarità.
3. 3. Collega i pin di controllo del relè all’Arduino. Usa pin digitali.
4. 4. Imposta le impostazioni del relè nel codice Arduino.
5. 5. Carica il codice su Arduino. Usa il Sketch fornito.
6. 6. Prova a controllare i relè con il codice. Ad esempio, digitalWrite(2, HIGH);
7. 7. Verifica il funzionamento con un dispositivo esterno.
8. 8. Configura i LED per visualizzare lo stato dei relè.

Codice di esempio

void setup() {
  pinMode(2, OUTPUT);
}
void loop() {
  digitalWrite(2, HIGH);
  delay(1000);
  digitalWrite(2, LOW);
  delay(1000);
}

Mini-progetto

Crea un sistema di illuminazione automatica. Collega una luce a un relè e controllala con l’Arduino.

Errori comuni

• Collegare il 12V al relè senza verificare la polarità.
• Dimenticare di configurare i pin di controllo nel codice.
• Non utilizzare LED per monitorare lo stato dei relè.
• Impostare i pin digitali come INPUT invece di OUTPUT.

Accessori consigliati

• Relè singolo
• Cavo di alimentazione 5V
• LED
• Flesso di connettore

Domande frequenti

Come posso monitorare lo stato dei relè?
Utilizza LED collegati ai pin di output. Verifica sul datasheet per la corretta configurazione.

Posso utilizzare questo shield con un Arduino Uno?
Sì, il shield è compatibile con l’Arduino Uno.

Quanto tempo dura la carica?
Verifica sul datasheet per la durata della carica.
