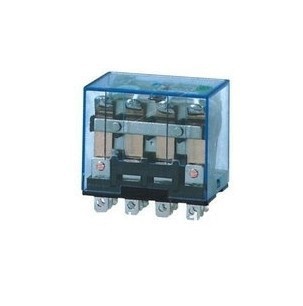

LY4NJ 24VDC 10A 110VAC Relè Relay elettromagnetico

Descrizione

Cos’è

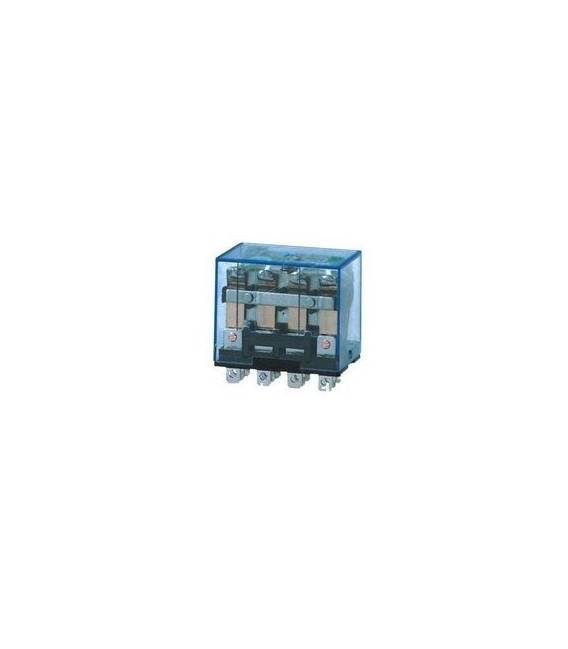

Il relè LY4NJ è un dispositivo elettromagnetico che permette di controllare circuiti ad alta tensione o intensità da dispositivi a basso consumo come Arduino.

Caratteristiche

• Tensione operativa DC: 24VDC
• Intensità massima: 10A
• Voltage AC di controllo: 110VAC

A cosa serve

I relè come il LY4NJ sono utili per controllare dispositivi elettrici da un Arduino o altri microcontrollori. Ideale per progetti domestici che richiedono l’attivazione o la disattivazione di circuiti in base a condizioni predefinite.

Tutorial: Come usare Relè LY4NJ 24VDC 10A

Il relè elettromagnetico LY4NJ è un componente fondamentale per controllare circuiti a corrente continua o alternata da dispositivi di basso consumo come Arduino. Ideale per maker principianti e intermedi che vogliono creare progetti domestici intelligenti.

Cosa serve

• Arduino Uno
• Connettori vari (molex, banana plug)
• Filo isolato
• Resistenza limitatrice (verifica sul datasheet)
• Batteria o alimentatore 24VDC

Passi

1. Collegare il circuito di controllo a 5V/GND dell’Arduino al relè.
2. Verificare la tensione operativa del relè e collegarla correttamente (24VDC).
3. Installare una resistenza limitatrice tra l’uscita digitale dell’Arduino e il circuito di controllo del relè (verifica sul datasheet per specifiche precise).
4. Collegare la linea di potenza 110VAC alla parte di carico del relè.
5. Verificare che non ci siano corti circolari o sovraccarichi elettrici.
6. Scrivere lo sketch Arduino per controllare il relè (vedi sotto).
7. Testare il relè con l’Arduino, assicurandosi che la linea di potenza 110VAC sia spenta durante i test iniziali.
8. Una volta verificato il funzionamento, eseguire progetti più complessi.

Codice di esempio

const int relayPin = 7;

void setup() {
pinMode(relayPin, OUTPUT);
digitalWrite(relayPin, LOW); // Mantieni spento inizialmente
}

void loop() {
delay(5000);
digitalWrite(relayPin, HIGH);
delay(5000);
digitalWrite(relayPin, LOW);
}

Mini-progetto

Creare un sistema di controllo automatico per un impianto elettrico domestico che si attiva o disattiva in base a condizioni predefinite (es. temperatura ambiente).

Errori comuni

• Non verificare la tensione operativa del relè.
• Omettere la resistenza limitatrice.
• Collegare direttamente il circuito di potenza 110VAC al relè senza test preliminari.
• Ignorare le istruzioni sul datasheet per specifiche tecniche precise.

Accessori consigliati

• Resistenze variabili
• Sensori di temperatura
• Moduli WiFi ESP8266/ESP32
• Interrupter magnetici

Domande frequenti

Il relè può gestire circuiti a corrente continua?
Sì, ma assicurati che la tensione del circuito sia compatibile con le specifiche del relè.

Posso collegare direttamente il 110VAC al relè?
No, è necessario testarlo in sicurezza e controllare il carico prima di utilizzarlo.

Quali sono i vantaggi di usare questo relè con Arduino?
Permette di controllare circuiti a potenza elevata da dispositivi di basso consumo come Arduino.
