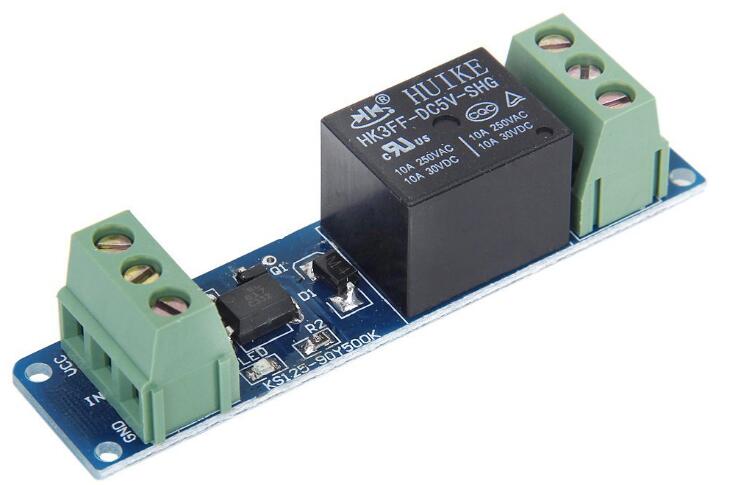

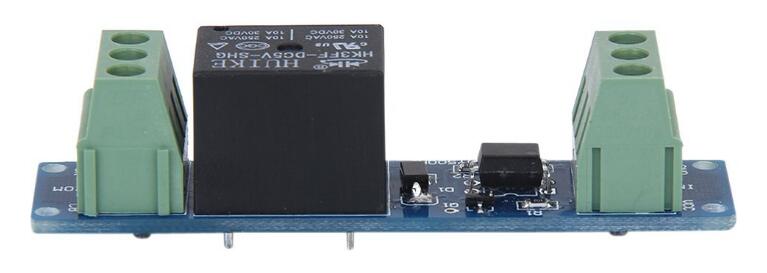

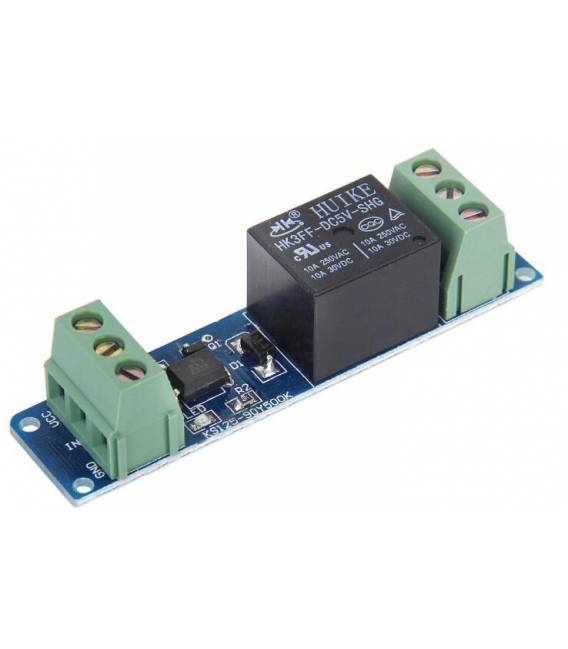

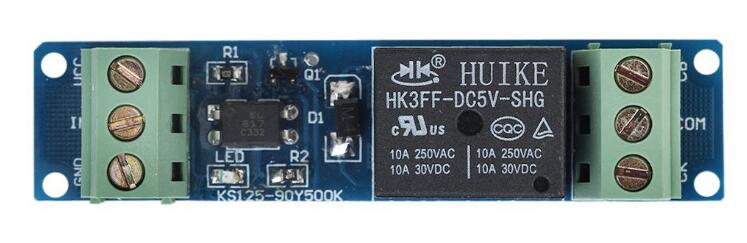

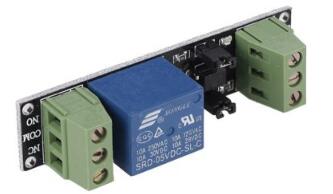

Modulo Relè 5V con Isolamento Ottico 10A 250VAC – 10A 30VDC

Descrizione

Modulo Rel 5V con Isolamento Ottico 10A 250VAC – 10A 30VDC

Dimensioni: lunghezza 70mmX l’ampio 17mmX alto 20mm
In secondo luogo, i dispositivi principali: TLP521-1 HK3FF-DC5V-SHG
Tensione: DC da 5V a 7.5V
Pu controllare 10A 250VAC, 10A 30VDC carico

Caratteristiche:

1, con le indicazioni del segnale di uscita.
2, pu essere collegato direttamente alla porta di uscita del microcontrollore.
3, capacit anti-interferenza, con isolamento ottico
4, con la protezione del diodo liberamente
5, il tempo di risposta inferiore a 20 millisecondi
6, rel e lunga durata di tirare continuamente 100.000 volte
7 terminali a crimpare rotanti, connessione esterna, cablaggio pi robusto.
8, circondato da fori di fissaggio fissi.

Abbiamo disponibili datasheet di tutti i componenti, qualora non fosse presente nella scheda download del prodotto inviaci un messaggio dal modulo contattaci e lo pubblicheremo il prima possibile nel nostro sito.

Tutorial: Come usare Modulo Relè con Isolamento Ottico

Il modulo relè con isolamento ottico è un componente essenziale per controllare dispositivi elettrici da Arduino. Ideale per principianti che vogliono gestire carichi pesanti come lampade o motori.

Cosa serve

• Arduino Uno
• Connessione USB tra PC e Arduino
• Cavo di alimentazione 5V

Passi

1. Collegare il modulo relè ai pin digitali dell’Arduino usando i cavi jumper.
2. Verificare la tensione di funzionamento del relè (5V) con l’alimentatore separato.
3. Scrivere uno sketch Arduino per testare il controllo del relè.
4. Configurare lo stato iniziale del pin digitale collegato al relè come output.
5. Testare il funzionamento del relè accendendo e spegnendo un dispositivo esterno.
6. Verifica sul datasheet le specifiche di corrente e tensione per evitare danni.
7. Aggiungere protezioni elettroniche come fusibili o resistori se necessario.
8. Documentare il progetto con foto e note su GitHub.

Codice di esempio

const int relayPin = 7;

void setup() {
pinMode(relayPin, OUTPUT);
digitalWrite(relayPin, LOW); // Disattiva il relè inizialmente
}

void loop() {
digitalWrite(relayPin, HIGH); // Attiva il relè
delay(1000);
digitalWrite(relayPin, LOW); // Disattiva il relè
}

Mini-progetto

Crea un sistema di allarme domestico che attivi una sirena o una luce quando si apre una porta.

Errori comuni

• Non verificare la tensione di funzionamento del relè.
• Collegare direttamente il relè ad Arduino senza protezioni elettroniche.
• Usare un dispositivo con corrente superiore alla capacità del relè.

Accessori consigliati

• Fusibili protettivi
• Resistori per limitare la corrente
• Sensori di movimento PIR
• Altoparlanti

Domande frequenti

Il relè può controllare dispositivi a 230V?
Sì, il modulo è progettato per gestire carichi fino a 250VAC.

Come posso proteggere il mio circuito da sovraccarico?
Aggiungi fusibili o resistori di protezione al circuito.
