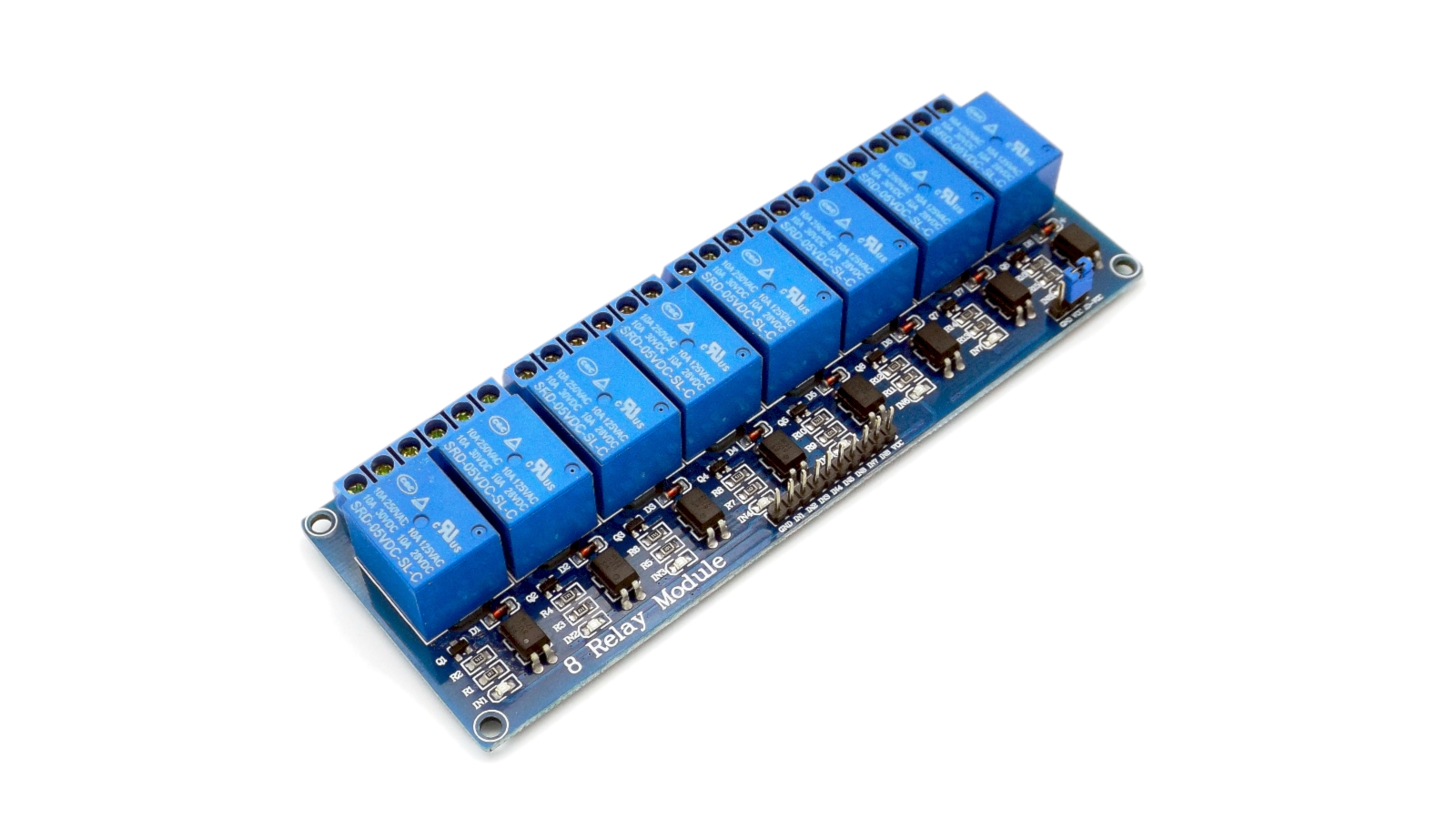

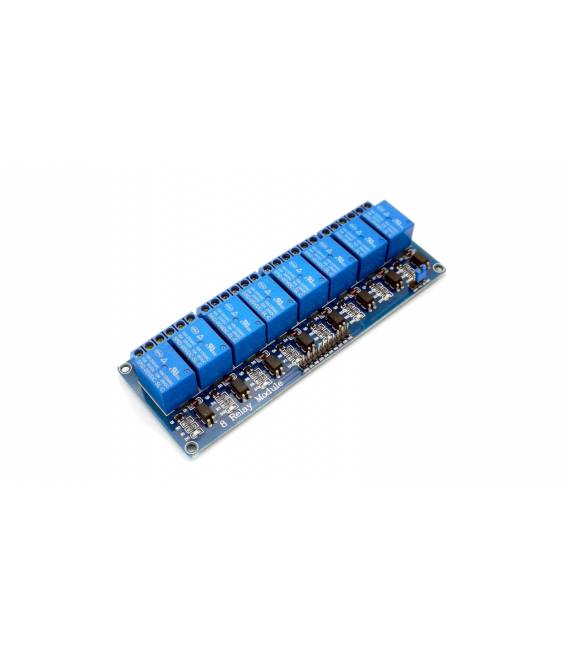

8 canali Relè 5V 10A 250V SPDT Modulo con optoaccoppiatore con LED indicatori di stato Arduino Compatibile

Descrizione

8 canali 5V 10A 250V SPDT Modulo con optoaccoppiatore con LED indicatori di stato Arduino Compatibile

Parametri del modulo:

1 Dimensione: 138mm (lunghezza) * 56mm (W) * 19.3mm (altezza)

(2) Peso: 121 g

Colore 3.PCB: blu

4 tavole quattro settimane con quattro fori per viti, diametro foro 3.1mm, facili da installare e fissare

5 Selezione di musicali di SPDT. Un terminale comune, un terminale normalmente aperto, uno normalmente chiuso

6 isolamento del fotoaccoppiatore, buon anti-jamming

7 basso tiro, alto rilascio. Spia di stato di energizzazione, LED di stato di rilascio spento

8.VCC per l’alimentazione del sistema, JD_VCC per la potenza del 5v di default per i capelli, collegare il cappuccio del jumper a

9 Uscita massima: DC 30V / 10A, AC 250V / 10A

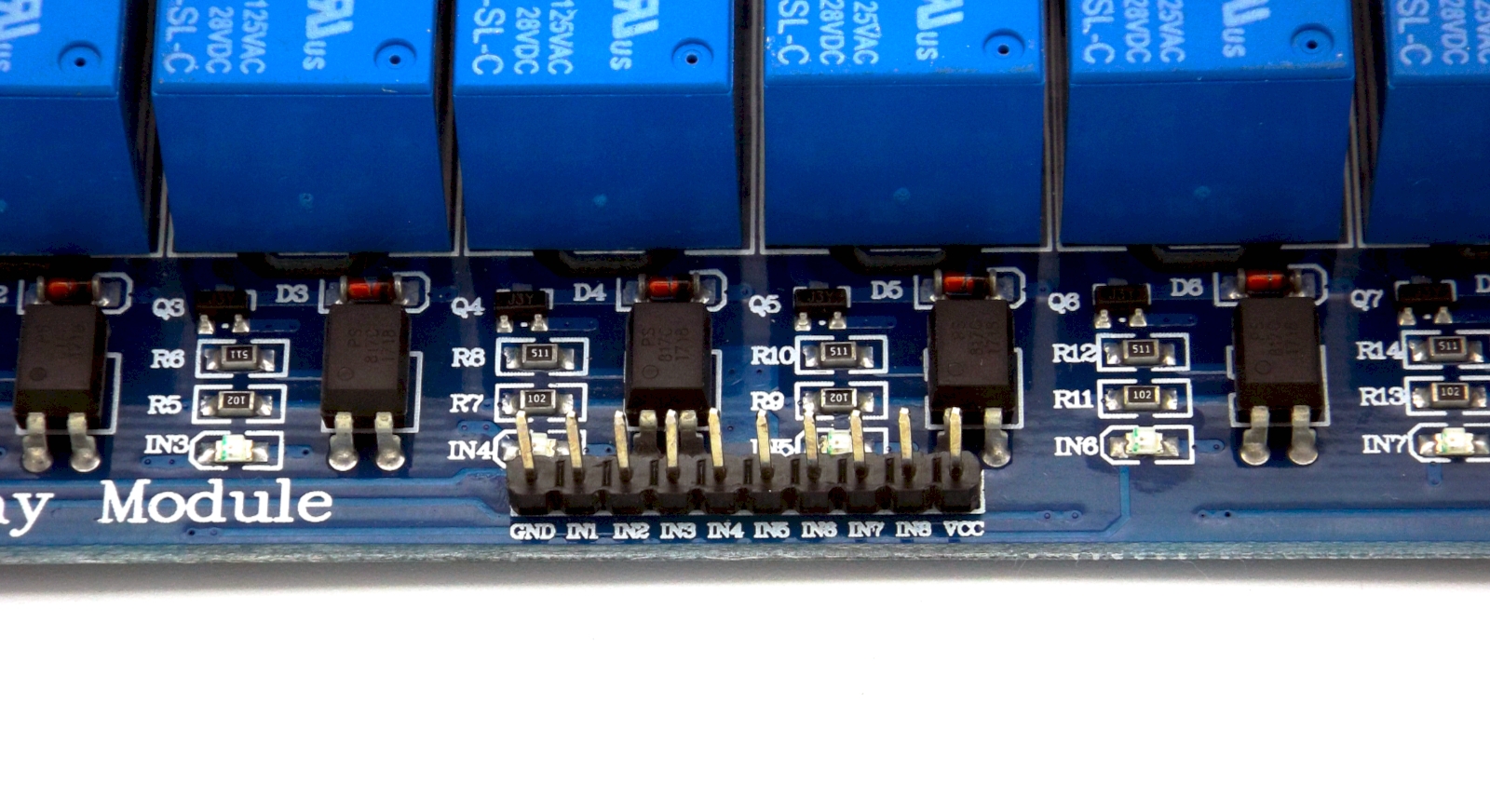

Cablaggio:

VCC: sistema di alimentazione positivo

GND: alimentazione del sistema negativa

IN1 – IN8: porte di controllo

Lista di spedizione:

Modulo accoppiatore 8 vie con (confezione antistatica)

Con optoaccoppiatore a 8 canali moduli a 8 canali scheda modulo 5V

ad alta corrente, AC250V 10A DC30V 10A

L’interfaccia standard essere estesa in una di schede di sviluppo

Con i fori delle viti di fissaggio per una facile installazione

Una di piattaforme per 51 / AVR / AVR / ARM ecc.

Abbiamo disponibili datasheet di tutti i componenti, qualora non fosse presente nella scheda download del prodotto inviaci un messaggio dal modulo contattaci e lo pubblicheremo il prima possibile nel nostro sito.

Tutorial: Come usare Modulo Relè 8 Canali

Il modulo relè a 8 canali è un componente essenziale per chiunque voglia controllare dispositivi elettrici da Arduino. Ideale sia per principianti che per maker più avanzati, consente di gestire carichi fino a 10A.

Cosa serve

• Arduino Uno o compatibile
• Cavo USB per connettere l’Arduino al computer
• Alimentatore esterno (5V-24V)
• Dispositivi da controllare

Passi

1. Collega il modulo relè all’alimentatore esterno e assicurati che la tensione sia compresa tra 5V e 24V.
2. Connette l’Arduino al modulo relè utilizzando i pin digitali (D0-D7) per controllare ogni singolo canale del relè.
3. Seleziona il dispositivo da controllare (ad esempio, un lampadario o un ventilatore) e collegalo ai terminali com e NO/NC del modulo relè.
4. Configura l’Arduino tramite Arduino IDE installando la libreria ‘Relay.h’.
5. Scrivi uno sketch semplice per testare il funzionamento di ogni canale del relè.
6. Verifica che i LED sul modulo si accendano e si spengano correttamente quando cambiano lo stato dei pin digitali dell’Arduino.
7. Testa la connettività tra Arduino e dispositivo collegando un componente elettrico al modulo relè.
8. Una volta verificato il funzionamento, esplora ulteriori progetti integrando il modulo in sistemi più complessi.

Codice di esempio

Relay r[8];
void setup() {
  for (int i = 0; i < 8; i++) {
    pinMode(i, OUTPUT);
  }
}

void loop() {
  digitalWrite(0, HIGH); // Accendi il relè del canale 1
  delay(2000);           // Attende per 2 secondi
  digitalWrite(0, LOW);  // Spegni il relè del canale 1
  delay(2000);
}

Mini-progetto

Crea un sistema di controllo domestico automatico che accenda e spegna luci o altri dispositivi in base a condizioni specifiche (es. ora del giorno, movimento rilevato).

Errori comuni

• Usare tensione al di fuori del range consentito
• Non configurare correttamente i pin digitali dell’Arduino
• Collegare un carico elettrico troppo pesante per il relè

Accessori consigliati

• Modulo RTC (Real Time Clock)
• Modulo Motion Sensor PIR
• Sensori di luce ambientale LDR
• Modulo Wi-Fi ESP8266

Domande frequenti

Qual è la tensione massima che posso applicare al modulo?
La tensione deve essere compresa tra 5V e 24V. Verifica sul datasheet per specifiche precise.

Posso controllare più di 8 dispositivi con un solo modulo relè?
No, questo modulo ha 8 canali indipendenti. Se ne hai bisogno, acquista altri moduli o considera i moduli multipiastro.
