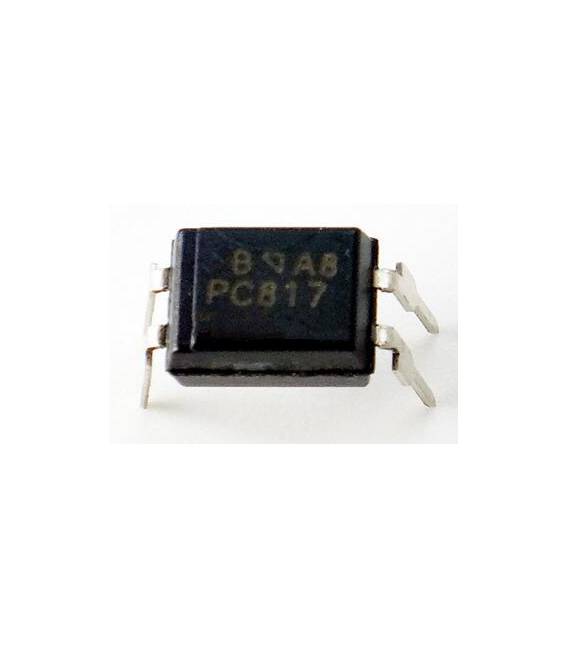

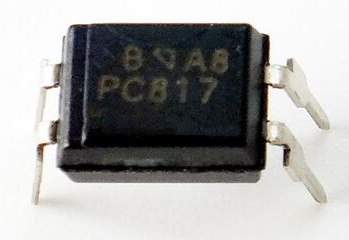

2 Pezzi PC817-B DIP-4 SHARP

Descrizione

2 PZ PC817-B DIP-4 SHARP

Tutorial: Come usare PC817-B DIP-4 SHARP

Il PC817-B DIP-4 SHARP è un isolatore optico utilizzato per proteggere i circuiti elettronici. Adatto a principianti e intermediari in elettronica.

Cosa serve

• PC817-B DIP-4 SHARP
• Arduino o microcontrollore compatibile
• Resistenza da 1 kΩ
• Fonte di alimentazione (5V)

Passi

1. 1. Monta i due PC817-B sul circuito stampato.
2. 2. Collega la pin 1 al VCC (5V).
3. 3. Collega la pin 4 al GND.
4. 4. Collega la pin 2 al segnale di input (5V o GND).
5. 5. Collega la pin 3 alla resistenza (1 kΩ) e poi al segnale di output.
6. 6. Collega l’alimentazione al microcontrollore.
7. 7. Carica il codice sorgente.
8. 8. Controlla la corretta funzionamento con un LED.

Mini-progetto

Crea un semplice isolatore optico con un pulsante e un LED.

Errori comuni

• Collegare la pin 1 al GND invece che al VCC.
• Omettere la resistenza di protezione.
• Collegare direttamente i pin 2 e 3 senza resistenza.
• Non verificare la corretta funzionamento con un multimetro.

Accessori consigliati

• Arduino Uno
• LED
• Pulsante
• Multimetro

Domande frequenti

Come posso verificare la corretta funzionamento?
Misura la tensione tra i pin 2 e 3 con il multimetro.

Quali pin usare per il segnale di input e output?
Usa qualsiasi pin del microcontrollore per il segnale di input e il pin 3 per il segnale di output.

Posso usare un’alimentazione diversa da 5V?
Verifica sul datasheet se il componente supporta altre tensioni.

Quale resistenza utilizzare?
Usa una resistenza da 1 kΩ come minimo.
