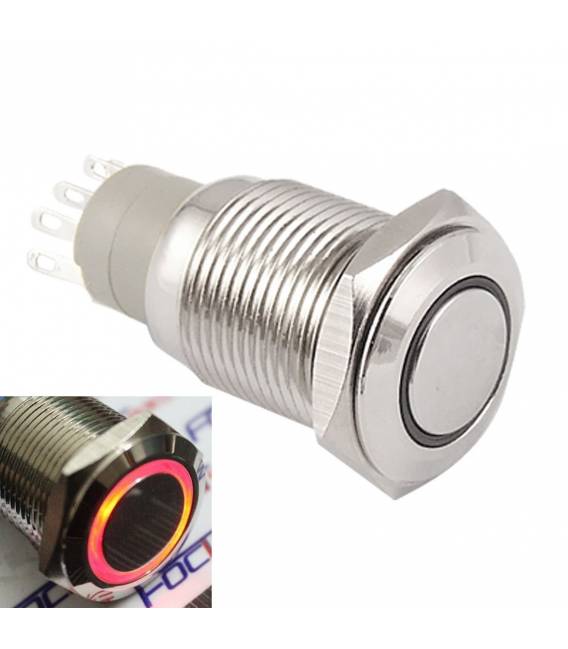

Interruttore ON/OFF a Pulsante Autobloccante LED Arancio 12V 16MM in Metallo Pannello

Descrizione

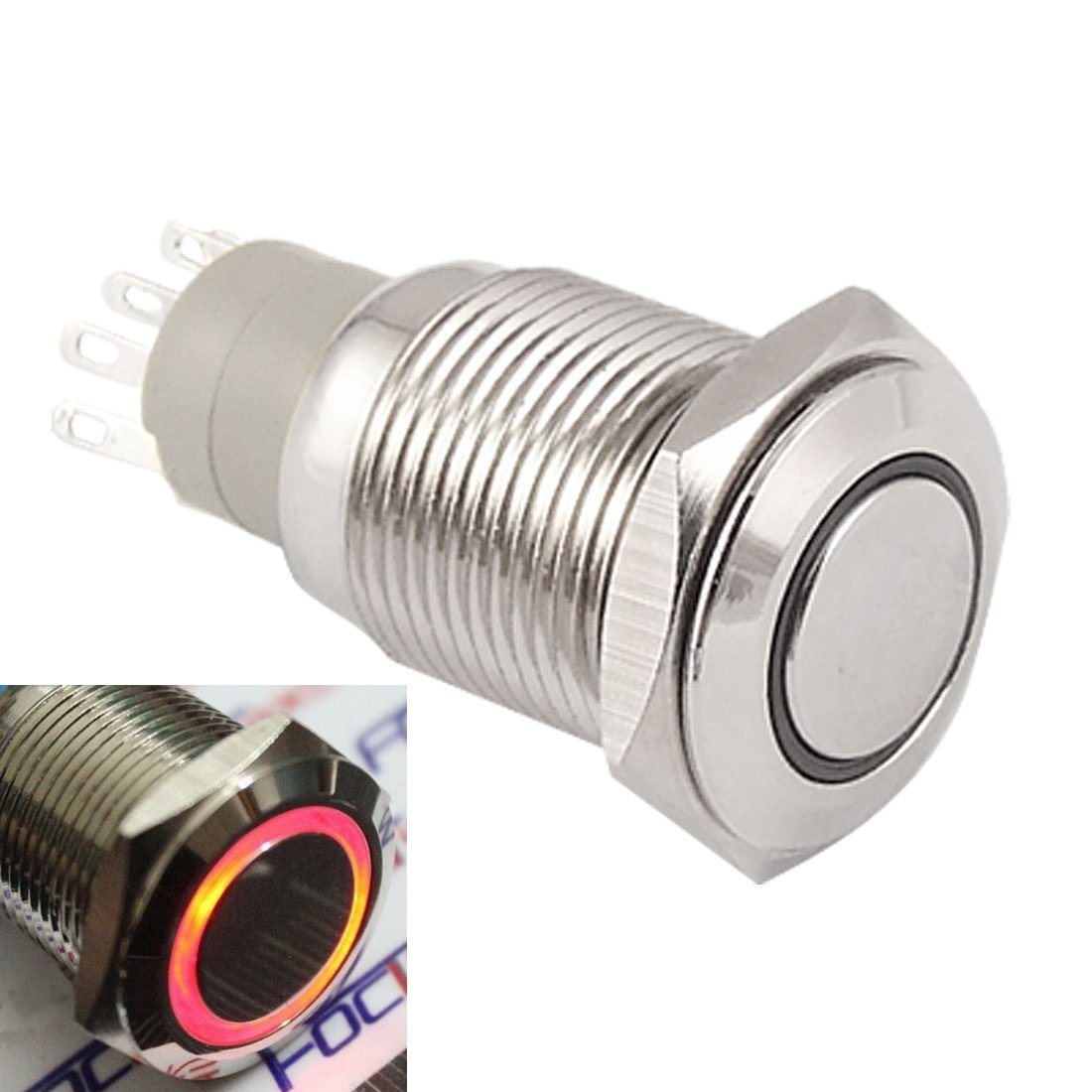

Self-locking Pulsante with Orange LED 16mm 12V Metal bottone

Dimensione del buco: 16MM

Modalit di controllo: pulsante autobloccante normalmente aperto, possibile controllare un carico 3A

Tensione luce anulare: Tensione 12V

Specifica:

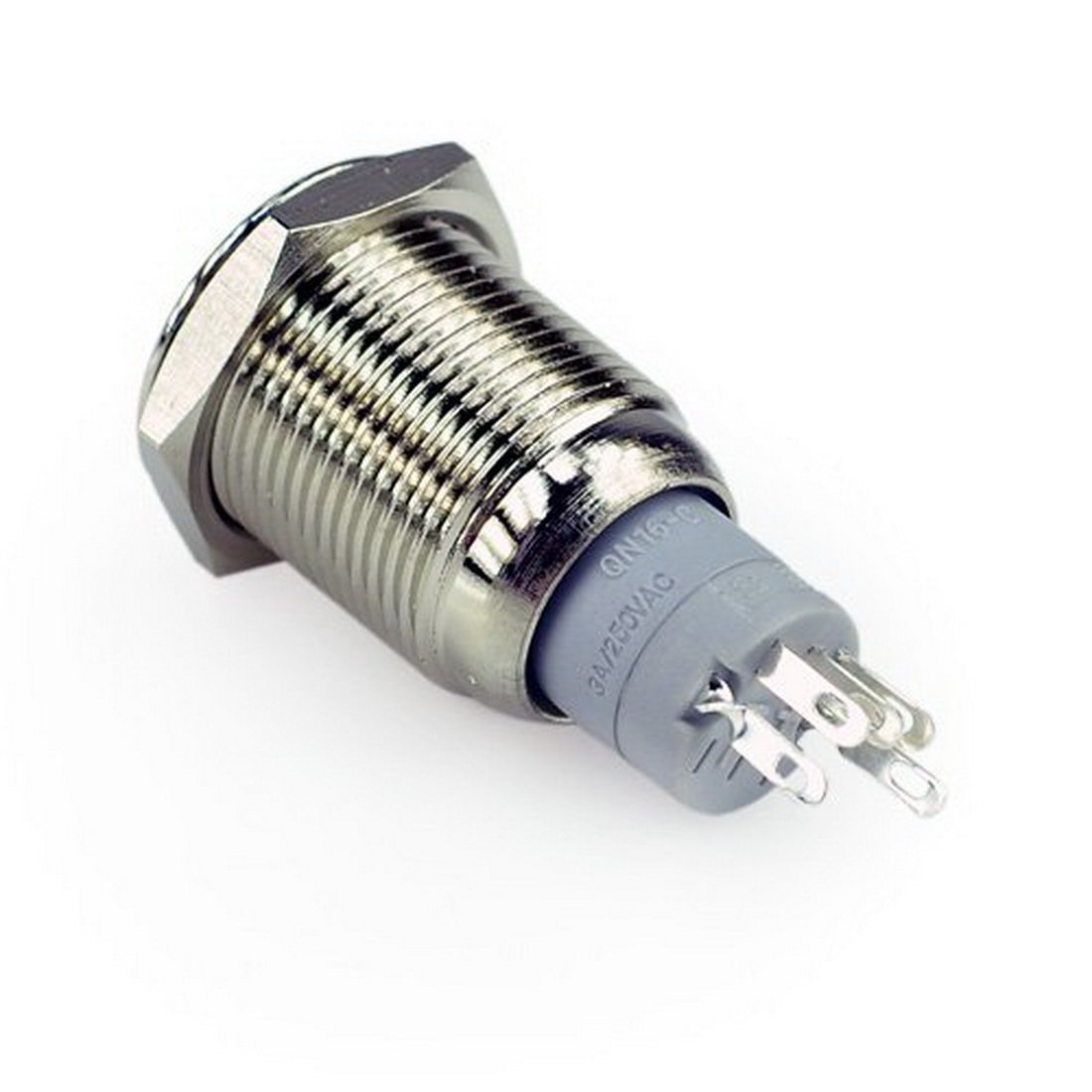

Configurazione di coda: terminale di connessione (1,8 X 0,4)
Potere nominale: 3 A / 250 V CA.
Resistenza di contatto: 50m
Resistenza di isolamento: 1000m
Intensit dielettrica: 2000VAC
Temperatura di funzionamento: -20 ~ + 55
Durata meccanica: 500.000 cicli
Durata elettrica: 50.000 cicli
Spessore del pannello: 1 – 15 mm
Coppia di dadi: da 5 a 14 Nm
Pressione di funzionamento: circa 3 – 5N
Corsa operativa: circa 2,8 mm
Livello di protezione: IP67, IK10

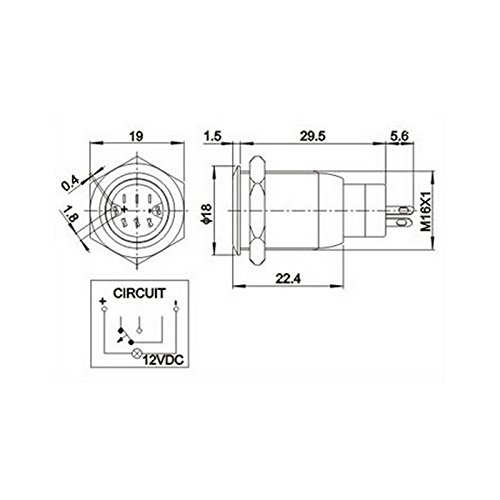

Foro tagliato di montaggio: 16 mm
Diametro testa: 19 mm
Tipo di operazione: autobloccante
Contatto interruttore: 1NO1NC
Forma della testa: piatta
Tipo LED: anello illuminato
Colore LED: arancione
Materiale del contatto: lega d’argento
Materiale pulsante: acciaio inossidabile
Base: PBT
Colore: argento / cromato
Quantit : 1 x interruttore a pulsante

Introduzione:
Questo interruttore pu essere utilizzato per tutto: interruttori della finestra, accensione del motore, fari, fendinebbia, kit lanciafiamme, kit parabrezza – qualsiasi

Tutorial: Come usare Interruttore ON/OFF a Pulsante Autobloccante LED Arancio 12V 16MM in Metallo Pannello

Questo interruttore ON/OFF a pulsante autobloccante LED arancio è ideale per progetti che richiedono un controllo manuale e visibile. Utile per principianti e intermedi.

Cosa serve

• Interruttore ON/OFF a pulsante autobloccante LED arancio 12V 16MM in metallo pannello
• Arduino o microcontrollore
• Resistenza da 1kΩ
• Cavo di alimentazione 12V

Passi

1. 1. Controlla che l’alimentazione sia di 12V.
2. 2. Collega il cavo di alimentazione 12V al pannello.
3. 3. Collega la resistenza (1kΩ) tra la GND del microcontrollore e il pin di GND dell’interruttore.
4. 4. Collega il pin VCC dell’interruttore al 5V del microcontrollore.
5. 5. Collega il pin OUT dell’interruttore a un pin digitale del microcontrollore.
6. 6. Collega il LED arancio al pin VCC e a GND del microcontrollore.
7. 7. Carica il codice Arduino.
8. 8. Testa il funzionamento.

Codice di esempio

void setup() {}
void loop() {
  if (digitalRead(interruptorPin) == HIGH) {
    digitalWrite(ledPin, HIGH);
  } else {
    digitalWrite(ledPin, LOW);
  }
}

Mini-progetto

Crea un semplice interruttore per accendere/disaccendere una luce LED. Tempo: 30 minuti.

Errori comuni

• Alimentazione errata: assicurati di utilizzare 12V.
• Collegamenti errati: controlla i pin di alimentazione e GND.
• Resistenza di protezione mancante: aggiungere una resistenza tra GND e pin di GND.
• LED non accende: controlla la corretta polarità e i collegamenti.

Accessori consigliati

• Arduino Uno
• LED a 5V
• Resistenza da 1kΩ
• Cavo di alimentazione 12V

Domande frequenti

Come posso testare il funzionamento?
Premi il pulsante e verifica se il LED si accende/disaccende.

Posso utilizzare questo interruttore con un’alimentazione diversa da 12V?
Verifica sul datasheet per i requisiti di alimentazione.

Il LED è un LED a 12V?
Il LED è arancio e funziona con 12V, verifica sul datasheet.
