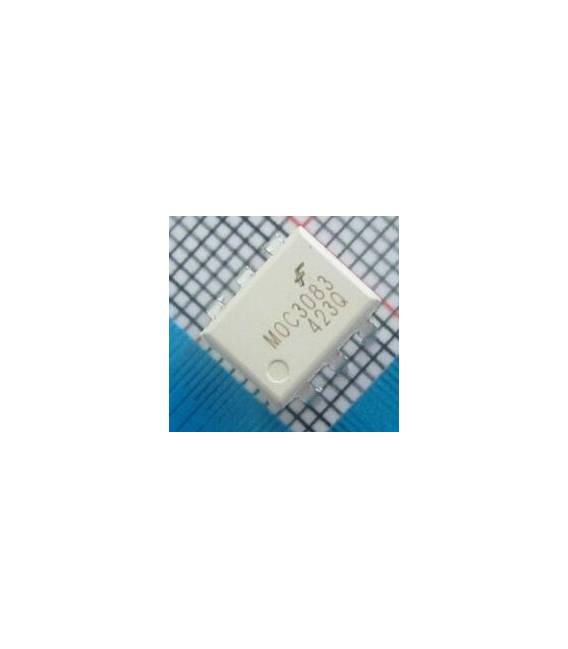

MOC3083 DIP-6

Descrizione

MOC3083 DIP-6

Tutorial: Come usare MOC3083 DIP-6

Il MOC3083 è un rilevatore di corrente optocoppiable utilizzato per proteggere e controllare circuiti a corrente alternata. È ideale per i maker che desiderano integrare il controllo della luce o dei motori in dispositivi Arduino.

Cosa serve

• Arduino Uno
• Filo isolato
• Relè di 24V
• Lampada da prova

Passi

1. Verifica la tensione elettrica dell’applicazione per assicurarti che sia compatibile con il MOC3083.
2. Collega l’anodo del LED interno (pin 1) al segnale di controllo da Arduino attraverso una resistenza adeguata.
3. Connetti la catodo del LED interno (pin 2) a massa.
4. Collega il relè o dispositivo da controllare ai pin TRIG e GATE del MOC3083 (pins 5 e 6).
5. Verifica sul datasheet le specifiche di corrente per i pin TRIG e GATE, poi collega un resistenza tra Arduino e TRIG.
6. Assicurati che il dispositivo da controllare sia protetto con un fusibile adeguato.
7. Carica uno sketch Arduino per inviare impulsi PWM al MOC3083.
8. Testa l’interazione tra Arduino, MOC3083 e il relè o dispositivo.

Codice di esempio

void setup() {
  pinMode(9, OUTPUT);
}

void loop() {
  digitalWrite(9, HIGH); // Accendi per un istante
  delayMicroseconds(1000);
  digitalWrite(9, LOW);   // Spegni
}

Mini-progetto

Realizza una lampada smart che si accende e si spegne con il movimento della mano o su comando da app.

Errori comuni

• Non verificare la compatibilità di tensione.
• Collegare direttamente l’uscita Arduino senza resistenza.
• Ignorare le specifiche del datasheet per TRIG e GATE.
• Omettere il fusibile di protezione per il dispositivo controllato.

Accessori consigliati

• Resistenze variabili
• Sensori PIR
• Arduino Nano
• Relè 12V

Domande frequenti

Qual è la tensione di alimentazione minima del MOC3083?
Verifica sul datasheet.

Quanto potenza può gestire il relè connesso al MOC3083?
La potenza massima dipende dal relè, verifica le sue specifiche.

Posso usare un Arduino Mega invece dell’Uno?
Sì, ma assicurati di adattare i pin nel codice.
