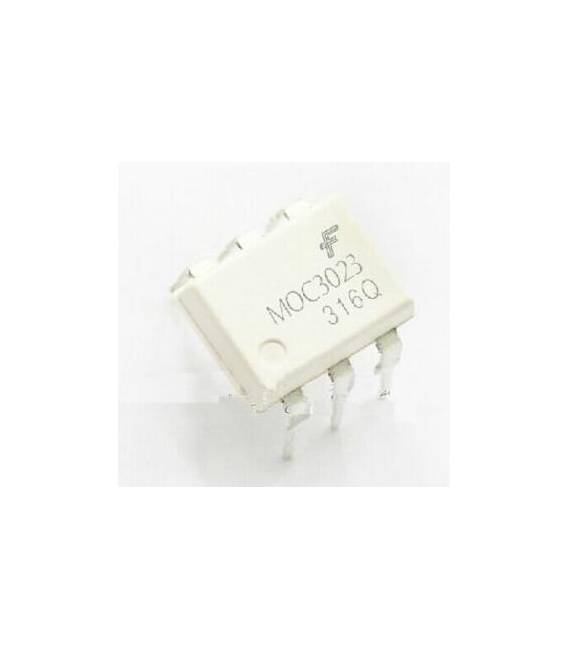

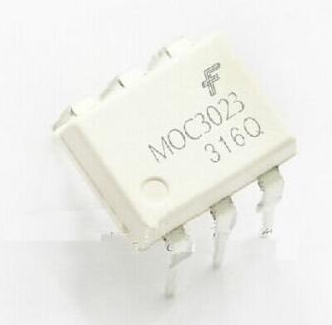

MOC3023 DIP-6

Descrizione

MOC3023 DIP-6

Tutorial: Come usare MOC3023 DIP-6

Il MOC3023 è un relè optoisolato che consente di controllare circuiti a tensione elevata da un sistema logico a bassa tensione, come Arduino. È ideale per progetti DIY e prototipi dove si devono isolare i segnali.

Cosa serve

• Arduino Uno
• alimentazione 12V
• LED

Passi

1. Collegare l’ingresso del MOC3023 a un pin di output dell’Arduino.
2. Collegare la massa comune tra Arduino e il circuito da controllare.
3. Connettere l’alimentazione 12V al pin VCC del relè optoisolato.
4. Verifica sul datasheet per stabilire se è necessario collegare un resistori di pull-up o pull-down all’ingresso del MOC3023.
5. Scrivere uno sketch Arduino che accenda e spegni l’LED ogni 5 secondi.
6. Verifica il funzionamento con un multimetro.
7. Se tutto è corretto, collegare il circuito da controllare alla uscita del relè.
8. Testare la comunicazione tra Arduino e MOC3023.

Codice di esempio

void setup() {
  pinMode(13, OUTPUT);
}

void loop() {
  digitalWrite(13, HIGH);   // accende l'LED collegata al pin 13
  delay(5000);               // attende per 5 secondi
  digitalWrite(13, LOW);    // spegne l'LED
  delay(5000);               // attende per altri 5 secondi
}

Mini-progetto

Crea un sistema di allarme che accende una lampada connessa a 220V quando viene rilevato movimento. Usa il MOC3023 per isolare e controllare la luce.

Errori comuni

• Non collegare correttamente la massa tra Arduino e il circuito da controllare.
• Inserire troppa o pochissima tensione al pin VCC del relè optoisolato.
• Ignorare le specifiche di temperatura operativa del MOC3023.
• Non verificare l’isolamento tra i due circuiti.

Accessori consigliati

• Arduino Uno
• Sensori a infrarossi per il rilevamento di movimento
• Relè optoisolati aggiuntivi

Domande frequenti

Il MOC3023 può essere usato con Arduino?
Sì, il MOC3023 è perfetto per controllare circuiti a tensione elevata da un sistema logico come Arduino.

Quale alimentazione serve per il MOC3023?
Il MOC3023 richiede una tensione di 12V al pin VCC, ma verifica sul datasheet per specifiche dettagliate.
