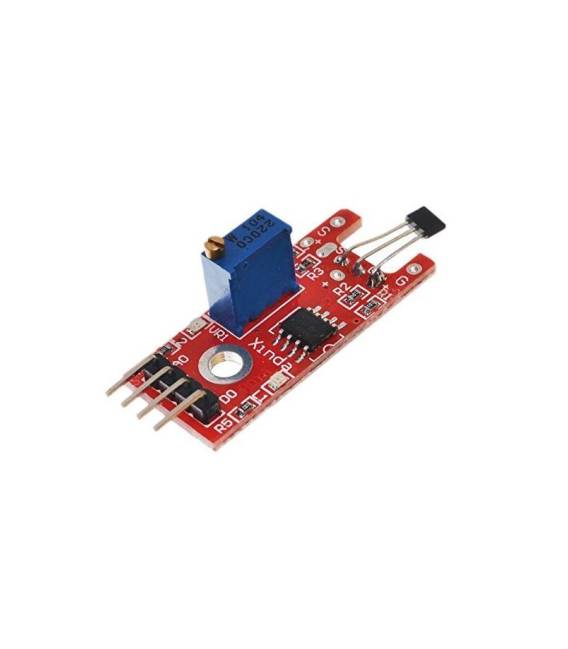

Lineare Hall-Effekt-Sensor-Modul KY-024

Beschreibung

Was ist das? Das KY-024 Modul ist ein lineares Hall-Effekt-Sensor, der zum Messen von Magnetfeldern konzipiert ist. Dieses Gerät ist für den Einsatz mit Arduino und anderen Mikrocontrollern geeignet und bietet Genauigkeit bei der Positionsbestimmung von Objekten basierend auf der Anwesenheit oder Abwesenheit eines Magnetfeldes.

Funktionen:
– Lineares Hall-Effekt-Sensor KY-024
– Kompatibel mit Arduino und anderen Mikrocontrollern

Wozu dient es? Hall-Effekt-Sensor-Module sind nützlich für Projekte wie Zählern, magnetischen Schaltern und Sicherheitsgeräten. Sie können einen einfachen Schrittzähler erstellen oder die Anwesenheit von Objekten basierend auf dem Magnetfeld überwachen.

Anleitung: Wie man den Hall-Effekt-Sensor-Modul KY-024 verwendet
Das KY-024 Hall-Effekt-Sensor-Modul ist ein nützlicher Bauteil für Makers, die die Position eines Objekts basierend auf der Anwesenheit oder Abwesenheit eines Magnetfeldes messen möchten. Dieses Gerät ist ideal für Projekte wie Zählern, magnetischen Schaltern und Sicherheitsgeräten.

Was benötigt man?
– Arduino Uno
– USB-B-Kabel
– Magnetfeld (Magnete)

Schritt 1: Verbinden Sie das KY-024 Modul mit einem Arduino Uno, indem Sie die GPIO-Kabel aus dem Kit verwenden. Überprüfen Sie die Betriebsspannung des Moduls im Datenblatt und verbinden Sie VCC mit 5V des Arduino, GND mit dem GND-Pin des Arduino.

Schritt 2: Verbinden Sie die digitale Ausgangsspur (OUT) des KY-024 Sensors mit dem digitalen Pin 7 des Arduino.

Schritt 3: Laden Sie den Arduino-Sketch aus dem nächsten Schritt auf den Mikrocontroller.

Schritt 4: Platzieren Sie ein Magnetfeld in der Nähe des Sensors und beobachten Sie das Verhalten der Lampe oder LED, die an der Ausgangsspur des KY-024 Moduls angeschlossen ist.

Schritt 5: Überprüfen Sie die korrekte Funktionsweise des Sensors durch eine Reihe von Tests mit dem Magnetfeld in verschiedenen Positionen im Vergleich zum Sensor.

Beispielcode:
void setup() {
pinMode(7, INPUT);
}
void loop() {
int sensorValue = digitalRead(7);
if (sensorValue == HIGH) {
Serial.println(„Magnetfeld erkannt“);
} else {
Serial.println(„Kein Magnetfeld“);
}
}

Mini-Projekt: Erstellen Sie einen einfachen Schrittzähler, indem Sie den KY-024 Sensor verwenden, um die Anwesenheit oder Abwesenheit des Fußes während des Schritts zu erfassen. Fügen Sie eine Magnete an den Schuh und positionieren Sie den KY-024 Sensor entlang des Flurs.

Häufige Fehler:
– Falsche Verkabelung der Pins VCC und GND.
– Verwendung eines zu schwachen Magnetfeldes oder einer zu geringen Entfernung zum Sensor.
– Fehlen eines guten Programms, um die Signale des Sensors zu interpretieren.

Empfohlene Zubehör:
– RGB-LED
– 220 Ohm Widerstand
– Magnete
– 3D-Druck für Schutz des KY-024 Moduls

Häufige Fragen:
– Fährt der KY-024-Sensor mit Arduino? Ja, der KY-024-Sensor ist für die meisten Arduino-Mikrocontroller kompatibel.
– Welche Arten von Magnetfeldern kann ich verwenden? Verwenden Sie Magnete oder kleine Spulen, um den Sensor zu testen. Überprüfen Sie im Datenblatt die spezifischen Anforderungen für das Magnetfeld.
