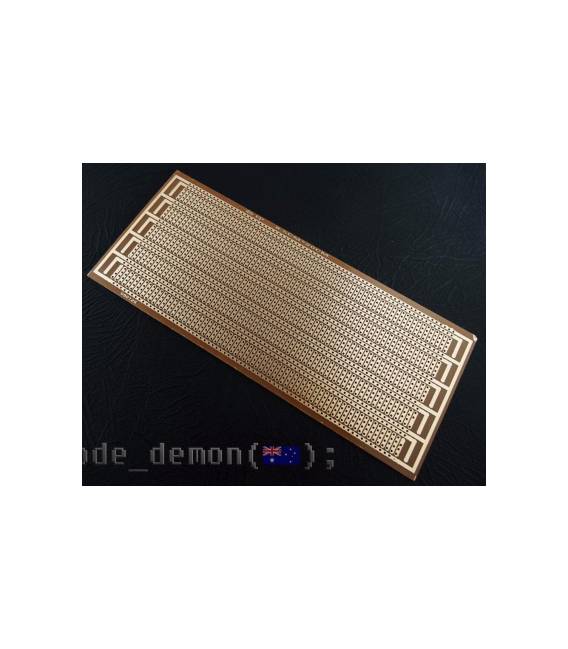

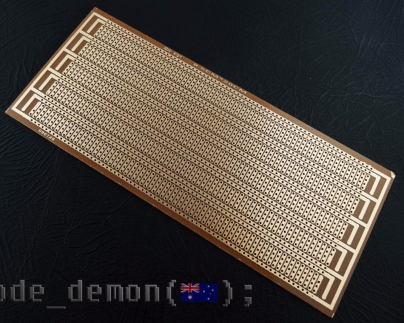

Circuito stampato prototipo PCB 8,5 x 20 cm Universal Matrix

Descrizione

Cos’è

Il PCB Universal Matrix di 8,5x20cm è un circuito stampato prototipo pensato per i maker e gli ingegneri che desiderano realizzare rapidamente prototipi e progetti Arduino. Questa schedina offre una grande flessibilità nello sviluppo di schemi sia semplici che complessi.

Caratteristiche

• Tipo: Circuit Board Prototyping PCB Universal Matrix
• Dimensioni: 8,5×20 cm

A cosa serve

I maker possono utilizzare questo PCB per creare una vasta gamma di progetti e prototipi. Esempi tipici includono piccole interfacce LED che cambiano colore in base ai comandi da un pulsante, oppure schemi più complessi. È compatibile con Arduino e ESP.

Tutorial: Come usare Circuito Stampato Prototipo PCB Universal Matrix

Il circuito stampato prototipo PCB Universal Matrix è ideale per i maker che desiderano creare progetti di elettronica su una base flessibile. Questa schedina universale offre un’area di lavoro ampia e adatta sia a schemi semplici che complessi.

Cosa serve

• Arduino Uno o compatibile
• Connessione per Arduino (Jumpers)
• Strumento da punzonatura
• Pinnettone

Passi

1. Prepara il tuo progetto di schema elettrico.
2. Imposta la dimensione del PCB nel software di disegno del circuito stampato.
3. Punzetta i buchi nei punti dove saranno inseriti i componenti.
4. Colloca i componenti su una parte del PCB, utilizzando il pinnettone per mantenerli in posizione.
5. Verifica la connessione tra Arduino e il PCB usando i jumpers.
6. Testa l’interfaccia con un semplice sketch di prova.
7. Se necessario, aggiungi ulteriori componenti o collegamenti.
8. Prova a migliorare il progetto aggiungendo sensori o altri moduli.

Mini-progetto

Crea una piccola interfaccia LED che cambia colore in base ai comandi da un pulsante.

Errori comuni

• Non verificare la connessione tra Arduino e PCB.
• Omettere di testare il progetto prima dell’assemblaggio finale.
• Inserire i componenti senza utilizzare il pinnettone.
• Ignorare le specifiche del datasheet durante l’installazione.

Accessori consigliati

• Arduino Uno
• Jumpers per Arduino
• Strumento da punzonatura
• Pinnettone

Domande frequenti

Come posso pulire i buchi dopo averli punzettati?
Utilizza uno straccio umido o un pennello per rimuovere le scorie.

Qual è la dimensione del PCB?
Il PCB ha una misura di 8,5 x 20 cm.
