Modulo sensore effetto Hall magnetico lineare KY-024

Descrizione

Cos’è

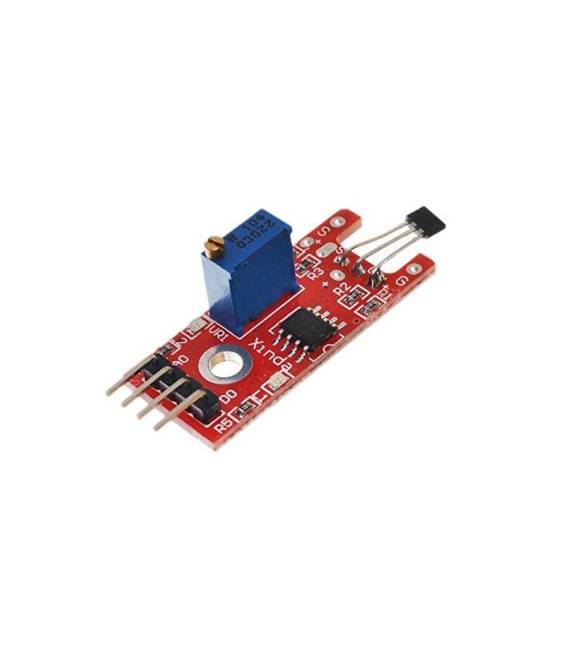

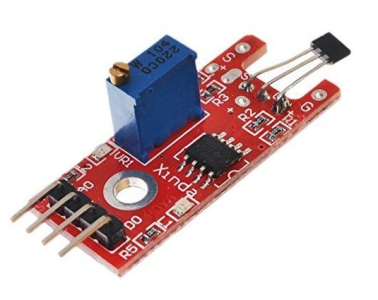

Il modulo KY-024 è un sensore effetto Hall lineare progettato per misurare il campo magnetico. Questo dispositivo è utilizzabile con Arduino e altri microcontrollori, fornendo accuratezza nella rilevazione della posizione di oggetti in base alla presenza o all’assenza di un campo magnetico.

Caratteristiche

• Sensore effetto Hall lineare KY-024
• Compatibile con Arduino e altri microcontrollori

A cosa serve

I moduli sensore effetto Hall sono utili per progetti come contatori, interruttori magnetici e dispositivi di sicurezza. Puoi realizzare un semplice contatore di passi o monitorare la presenza di oggetti in base al campo magnetico.

Tutorial: Come usare Modulo sensore effetto Hall KY-024

Il modulo sensore effetto Hall KY-024 è un componente utile per i maker che desiderano misurare la posizione di un oggetto in base alla presenza o all’assenza di un campo magnetico. Questo dispositivo è ideale per progetti come contatori, interruttori magnetici e dispositivi di sicurezza.

Cosa serve

• Arduino Uno
• Cavo USB tipo B
• Campo magnetico (barretta magnetica)

Passi

1. Collegare il modulo KY-024 a un Arduino Uno utilizzando i cavi GPIO forniti dal kit.
2. Verifica la tensione di alimentazione del modulo sul datasheet e collega VCC a 5V dell’Arduino, GND al pin GND dell’Arduino.
3. Collegare l’uscita digitale (OUT) del sensore KY-024 al pin digital 7 dell’Arduino.
4. Caricare lo sketch Arduino fornito nel passaggio successivo sul microcontrollore.
5. Posizionare un campo magnetico vicino al sensore e osservare il comportamento della lampadina o LED collegata all’uscita del modulo KY-024.
6. Verifica la corretta funzione del sensore effettuando una serie di test con il campo magnetico in posizioni diverse rispetto al sensore.

Codice di esempio

void setup() {
  pinMode(7, INPUT);
}

void loop() {
  int sensorValue = digitalRead(7);
  if (sensorValue == HIGH) {
    Serial.println("Campo magnetico rilevato");
  } else {
    Serial.println("Nessun campo magnetico");
  }
}

Mini-progetto

Realizzare un semplice contatore di passi utilizzando il sensore KY-024 per rilevare la presenza o l’assenza del piede durante lo scatto. Collega una barretta magnetica al calzino e posiziona il sensore KY-024 lungo il corridoio.

Errori comuni

• Collegamento errato dei pin VCC e GND.
• Utilizzo di un campo magnetico troppo debole o distanza insufficiente dal sensore.
• Assenza di un buon software per interpretare i segnali del sensore.

Accessori consigliati

• LED RGB
• Resistenza da 220 Ohm
• Barretta magnetica
• Stampa 3D per proteggere il modulo KY-024

Domande frequenti

Il sensore KY-024 funziona con Arduino?
Sì, il sensore KY-024 è compatibile con la maggior parte dei microcontrollori Arduino.

Quali tipi di campi magnetici posso utilizzare?
Utilizza barrette magnetiche o piccole bobine per testare il sensore. Verifica sul datasheet le specifiche del campo magnetico richiesto.
