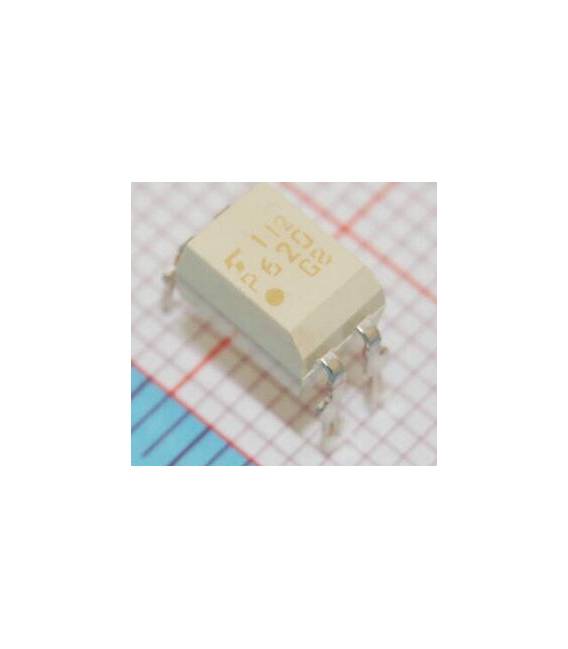

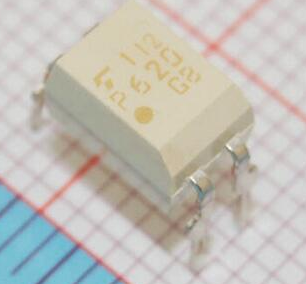

TLP620-1 DIP-4

Descrizione

TLP620-1 DIP-4

Tutorial: Come usare TLP620-1 DIP-4

Il TLP620-1 è un optocoppiaore che permette di isolare elettricamente due circuiti, ideale per proteggere i dispositivi sensibili da picchi elettronici. Questo componente è particolarmente utile per i maker principianti che lavorano su progetti Arduino.

Cosa serve

• Arduino Uno
• cavo USB
• pannello prototipico

Passi

1. Passo 1: Collegare l’optocoppiaore TLP620-1 al pannello prototipico. Verifica la posizione corretta dei pin in base alla documentazione.
2. Passo 2: Collegare il pin di ingresso del TLP620-1 a un pin digitale dell’Arduino (ad esempio, D3).
3. Passo 3: Collegare il pin di uscita al circuito esterno che si vuole isolare.
4. Passo 4: Scrivere e caricare uno sketch Arduino per gestire l’input e l’output dell’optocoppiaore.

Codice di esempio

void setup() {
  pinMode(3, OUTPUT);
}

void loop() {
  digitalWrite(3, HIGH); // Accende il LED collegato all'uscita del TLP620-1
  delay(1000);
  digitalWrite(3, LOW); // Spegne il LED
  delay(1000);
}

Mini-progetto

Creare un sistema di allarme domestico con isolamento elettronico tra la parte sensore (collegata alla rete) e quella di output (acceso da un relè).

Errori comuni

• Collegare l’optocoppiaore al circuito in modo errato
• Ignorare il datasheet per le specifiche esatte del componente
• Non isolare correttamente i due circuiti connessi

Accessori consigliati

• Relè 5V 12V
• Sensori di movimento PIR
• Arduino Uno R3

Domande frequenti

Qual è la tensione di funzionamento del TLP620-1?
Verifica sul datasheet.

Posso usare il TLP620-1 per isolare circuiti a 24V?
Sì, ma verifica le specifiche di tensione e corrente su datasheet.
