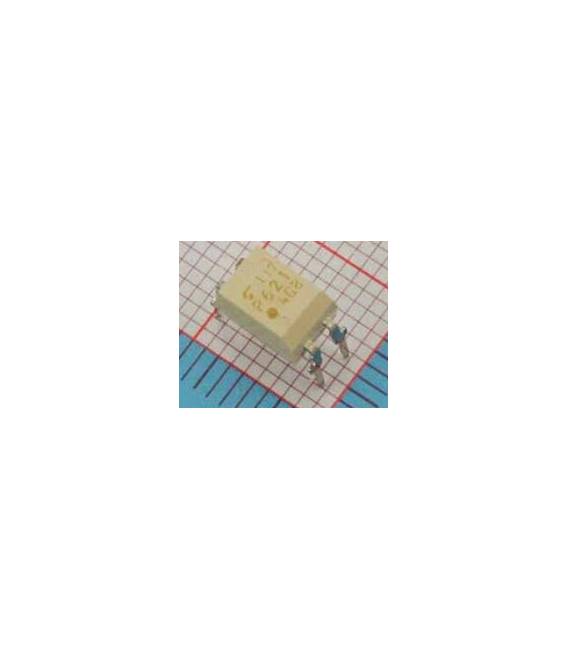

TLP621-1 DIP-4

Descrizione

TLP621-1 DIP-4

Tutorial: Come usare TLP621-1 DIP-4

Il TLP621-1 è un optocoppiaore utilizzato per isolare i circuiti elettronici. È ideale per chi sta progettando sistemi che richiedono una separazione tra il livello di alimentazione e l’input.

Cosa serve

• Arduino Uno
• Led
• Resistenza

Passi

1. Installare l’optocoppiaore TLP621-1 sullo slot DIP del circuito.
2. Collegare il pin Vcc dell’optocoppiaore al 5V di Arduino.
3. Connettere la base del transistor interno all’uscita digitale di Arduino (es. Pin 7).
4. Collegare l’emettitore del transistor a massa (GND) e il raccolto alla porta di input necessaria nel circuito esterno.
5. Verifica le specifiche sul datasheet per la resistenza corretta tra base e Vcc.
6. Testare il funzionamento dell’optocoppiaore con un led collegato all’estremità del circuito isolato.

Codice di esempio

void setup() {
  pinMode(7, OUTPUT);
}

void loop() {
  digitalWrite(7, HIGH); // accende l'led collegato all'optocoppiaore
  delay(1000);
  digitalWrite(7, LOW); // spegne l'led collegato all'optocoppiaore
  delay(1000);
}

Mini-progetto

Progetta un sistema di controllo a distanza per attivare una lampada con Arduino e TLP621-1.

Errori comuni

• Collegamento errato tra Vcc ed Emitter
• Utilizzo di tensione non compatibile con l’optocoppiaore
• Omissione della resistenza corretta tra base e Vcc.
• Ignorare la separazione dei circuiti necessaria per il funzionamento dell’optocoppiaore.

Accessori consigliati

• Arduino Uno R3
• Led vari colori
• Resistenze vari valori
• Cavo di collegamento

Domande frequenti

Qual è l’utilità dell’isolamento tra i circuiti?
L’isolamento prevene possibili danni elettrici tra i livelli di alimentazione diversi.

Come posso verificare se il TLP621-1 funziona correttamente?
Verifica che l’led collegato all’estremità isolata si accenda quando la base del transistor interno è attivata.
