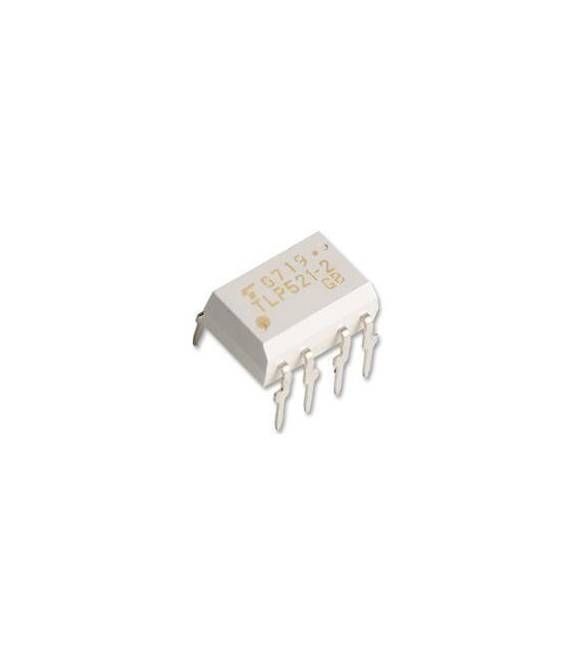

TLP521-2GB DIP-8

Descrizione

TLP521-2GB DIP-8

Tutorial: Come usare TLP521-2GB DIP-8

Il TLP521-2GB DIP-8 è un optocoppier che consente di isolare elettricamente due circuiti. È ideale per proteggere i dispositivi sensibili da picchi di corrente o per creare interfacce senza contatti.

Cosa serve

• Arduino Uno
• Cavo USB
• Breadboard
• Resistenze

Passi

1. Collega il TLP521-2GB al breadboard.
2. Connetti la parte di ingresso (LED) a un pin digitale dell’Arduino e una resistenza.
3. Collega l’altra estremità della resistenza a GND.
4. Connetti la parte di uscita (FET) a un circuito separato o ad altri dispositivi.
5. Scrivi uno sketch per accendere il pin collegato all’LED del TLP521-2GB.
6. Verifica che l’uscita cambi lo stato quando si attiva l’ingresso.

Codice di esempio

void setup() {
  pinMode(2, OUTPUT);
}

void loop() {
  digitalWrite(2, HIGH); // Accendi il LED interno del TLP521-2GB
  delay(1000);
  digitalWrite(2, LOW); // Spenta il LED interno del TLP521-2GB
  delay(1000);
}

Mini-progetto

Crea un sistema di allarme domestico che accende una sirena quando si rompe una linea elettrica.

Errori comuni

• Non verificare la resistenza corretta per il LED interno.
• Collegare l’uscita a tensioni superiori alla specifica del componente.
• Omettere di isolare completamente i circuiti connessi.
• Ignorare le informazioni sul datasheet riguardo alle temperature di operazione.
