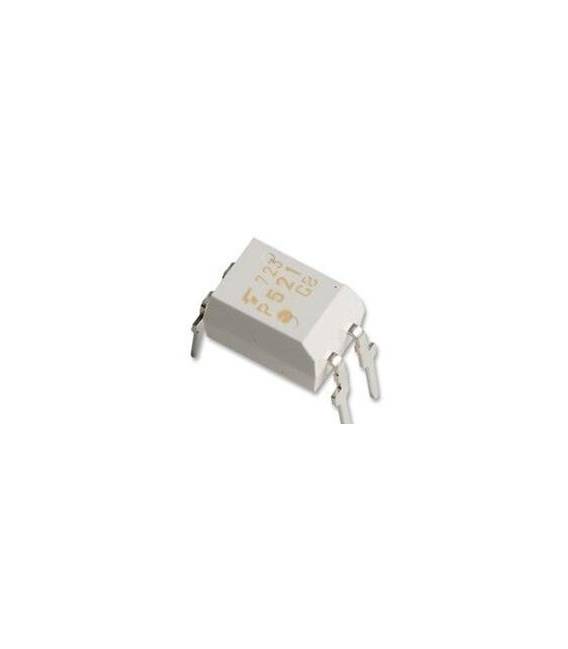

TLP521-1GB DIP-4

Descrizione

TLP521-1GB DIP-4

Tutorial: Come usare TLP521-1GB DIP-4

Il TLP521-1GB DIP-4 è un optocoppier che consente di isolare elettricamente due circuiti, garantendo sicurezza e stabilità nel funzionamento. Questo componente è ideale per progetti come controllatori remoti o sistemi di protezione.

Cosa serve

• Arduino Uno
• TLP521-1GB DIP-4
• Resistenza 330 Ohm
• Cavo Jumper

Passi

1. Passo 1: Collegare la resistenza da 330 Ohm tra l’uscita del pin di controllo dell’Arduino e il LED interno all’optocoppier.
2. Passo 2: Collegare l’anodo (pin 1) dell’optocoppier al pin di controllo dell’Arduino tramite la resistenza.
3. Passo 3: Collegare il catodo (pin 2) dell’optocoppier a massa (GND).
4. Passo 4: Collegare l’uscita del fototransistor (pin 4) al pin di input dell’Arduino tramite un cavo jumper.
5. Passo 5: Verifica la corretta installazione dei collegamenti elettrici utilizzando un multimetro.
6. Passo 6: Scrivere uno sketch Arduino per controllare l’optocoppier (vedi sezione ‘Codice’).
7. Passo 7: Testare il funzionamento dell’optocoppier accendendo e spegnendo la LED collegata all’altra parte del circuito.
8. Passo 8: Verifica che l’output del fototransistor cambi lo stato in risposta ai comandi inviati dall’Arduino.

Codice di esempio

const int ledPin = 13; // Pin di controllo dell'optocoppier
const int inputPin = 2; // Pin di input dal fototransistor
void setup() {
  pinMode(ledPin, OUTPUT);
pinMode(inputPin, INPUT_PULLUP);}
void loop() {
digitalWrite(ledPin, HIGH); delay(1000);
digitalWrite(ledPin, LOW); delay(1000);} // Alternanza del segnale

Mini-progetto

Crea un sistema di protezione per alimentatori che si attiva automaticamente quando viene rilevato un corto circuito.

Errori comuni

• Collegare il fototransistor direttamente a una tensione senza passare attraverso l’optocoppier.
• Non verificare la resistenza corretta per proteggere il LED interno dell’optocoppier.
• Cercare di utilizzare l’optocoppier come semplice relè elettronico, ignorando la sua funzione isolante.
• Ignorare la polarità del fototransistor durante i collegamenti.

Accessori consigliati

• Arduino Uno
• Resistenze variabili
• Stampa 3D per prototipi
• Sensori di movimento

Domande frequenti

Qual è il valore corretto della resistenza?
Verifica sul datasheet del TLP521-1GB DIP-4.

Posso usare l’optocoppier senza Arduino?
Sì, ma sarà necessario un circuito di controllo alternativo.
