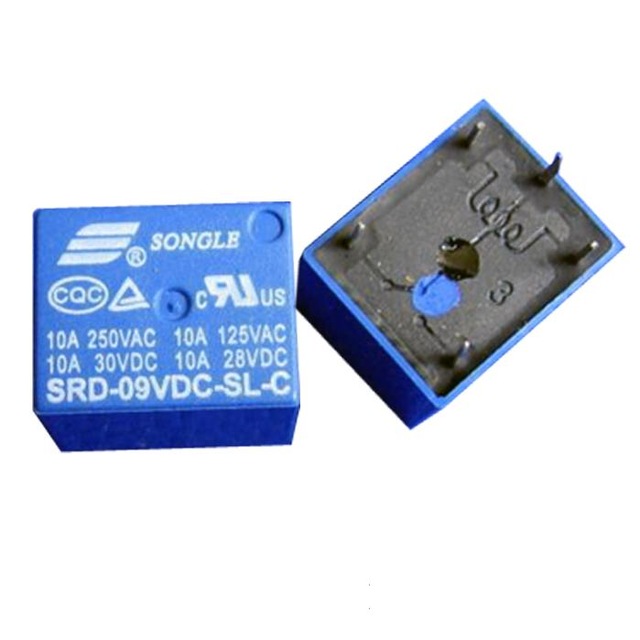

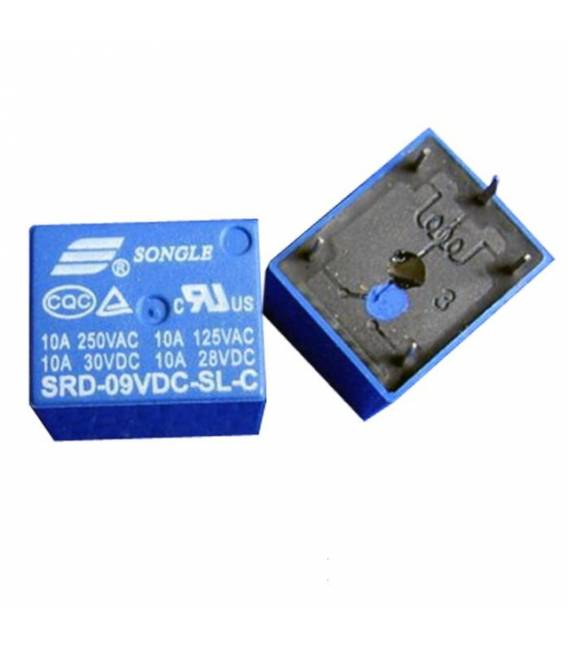

SRD-9VDC-SL-C Songle Relè T73-9V 5pins

Descrizione

Cos’è

Il relè SRD-9VDC-SL-C da Songle è un componente elettronico a cinque pin che consente di controllare dispositivi e circuiti elettrici tramite segnali logici forniti da microcontrollori come Arduino. Questo tipo di relè è utilizzato comunemente in progetti di elettronica per separare i livelli di tensione tra il controllore e l’attuatore.

Caratteristiche

• Tensione operativa: 9V DC (verifica sul datasheet)
• N. Pin: 5
• Compatibile con Arduino e altri circuiti di controllo

A cosa serve

Il relè SRD-9VDC-SL-C è ideale per progetti che richiedono l’attivazione o la disattivazione di carichi elettrici come lampadine, motori o altri dispositivi. Può essere utilizzato in sistemi di allarme semplici, controlli automatici di luci o qualsiasi altro sistema dove sia necessario un controllo remoto dei circuiti elettrici.

Tutorial: Come usare Relè SRD-9VDC-SL-C

Il relè SRD-9VDC-SL-C è un componente essenziale per controllare dispositivi elettrici da Arduino. È ideale per i progetti che richiedono l’attivazione di carichi elettrici come lampadine o motori.

Cosa serve

• Arduino Uno
• Connettori JST 2 pin
• Cavo di alimentazione 9V

Passi

1. Verifica la tensione operativa del relè (verifica sul datasheet).
2. Collega il connettore JST al piedino VCC e GND del relè.
3. Connette l’alimentatore 9V alla presa di alimentazione del relè.
4. Collega un cavo da Arduino a uno dei pin digitali (es. D2) per controllare il segnale controllo del relè.
5. Verifica la resistenza pull-up/pull-down necessaria (verifica sul datasheet).
6. Carica lo sketch di esempio sull’Arduino.
7. Avvia l’esecuzione dello sketch e verifica che il relè si attivi/disattivi correttamente.

Codice di esempio

const int relayPin = 2;

void setup() {
pinMode(relayPin, OUTPUT);
digitalWrite(relayPin, LOW); // disattiva il relè inizialmente
}

void loop() {
digitalWrite(relayPin, HIGH); // attiva il relè
delay(1000);
digitalWrite(relayPin, LOW); // disattiva il relè
delay(1000);
}

Mini-progetto

Crea un sistema di allarme semplice che accende una lampadina quando viene attivato.

Errori comuni

• Collegare la tensione errata al relè.
• Non verificare la resistenza pull-up/pull-down necessaria.
• Usare il segnale controllo del relè senza protezione (resistenza).
• Non controllare se il relè si attiva/disattiva correttamente.

Accessori consigliati

• Resistenze variabili per test (ARD00123)
• Alimentatore 9V portatile (ARD00456)
• Lampadina da progetto (ARD00789)
• Kit di prototipazione elettronica (ARD00321)

Domande frequenti

Il relè può gestire carichi fino a 2A?
Verifica la specifica del prodotto sul datasheet.

Posso usare un’alimentatore diverso da 9V?
Sì, ma verifica la tensione operativa del relè (verifica sul datasheet).

Qual è il pin di controllo del relè?
Il pin di controllo è quello che colleghi al microcontrollore Arduino.
