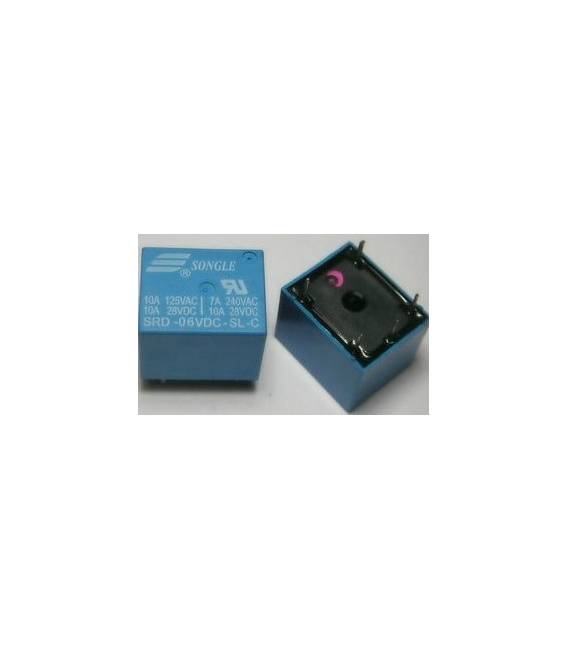

SRD-6VDC-SL-C Relè Songle T73-6V 5pins

Il relè è un dispositivo con interruttore di controllo corrente. Il principio di funzionamento del relè è che quando la bobina del relè si elettrizza, il nucleo di ferro in una bobina per produrre una potente forza elettromagnetica, l’armatura di sollevamento aziona le ance, fa contatto 1, 2, scollega, da 1, 3 a. Dopo la bobina di alimentazione, molla per ripristinare le ance, fare contatto 1, 2, passare attraverso, 1, 3, scollegare. Fintanto che la necessità di controllare il circuito dal contatto tra 1, 2, 1, 2, chiamato contatto normalmente chiuso) o contatto tra 1 e 3 (indicato come contatto normalmente aperto), sarebbe controllata usando il relè per a 2. Lo scopo dei pin 4, 5 e della tensione cc della bobina su entrambe le estremità.

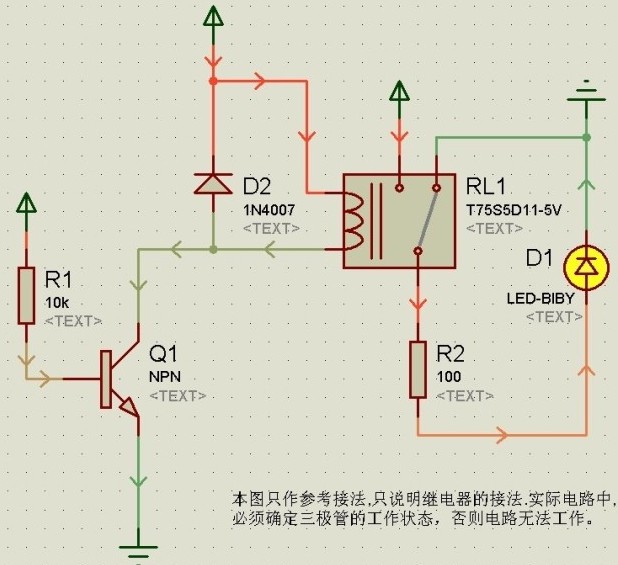

Tra le tre gambe sull’altro lato del piede è presente un terminale pubblico in uscita, gli altri due pin sono bobina , ovvero l’estremità dell’unità. Altri due piedi erano spesso aperti contatti normalmente chiusi. Lo schema seguente: A e B comando a pedale elettrico 1 piede al circuito di controllo e A piede fuori dai 2 o 3 piedi (3 piedi normalmente chiusi, normalmente aperti 2 piedi)

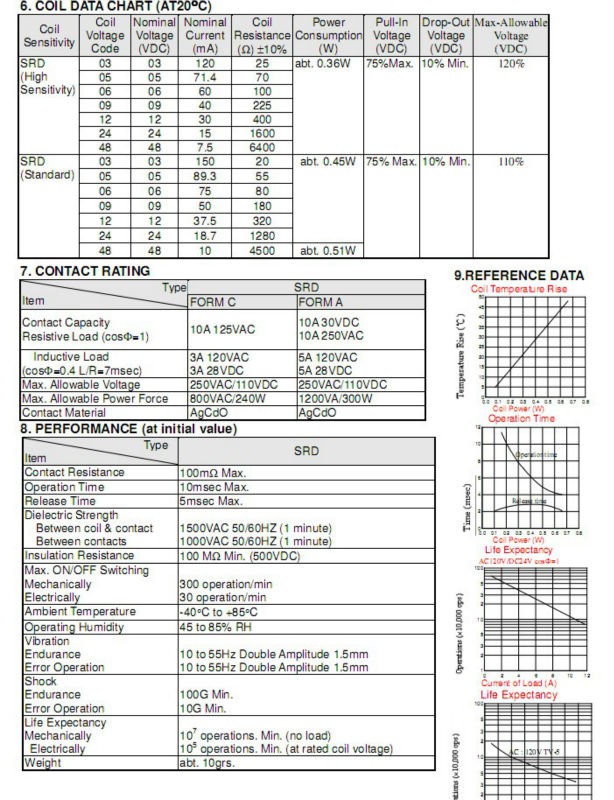

Abbiamo disponibili la scheda tecnica di tutti i componenti, qualora non fosse presente nella scheda download del prodotto inviaci un messaggio dal modulo contattaci e lo pubblicheremo il primo possibile nel nostro sito.

Tutorial: Come usare SRD-6VDC-SL-C Songle Relè T73-6V

Il relè SRD-6VDC-SL-C è un componente elettronico utilissimo per controllare dispositivi elettrici da Arduino o altri microcontrollori. Ideale per principianti che vogliono imparare a gestire l’alimentazione di carichi esterni.

Cosa serve

  • Arduino Uno
  • Cavo USB
  • Breadboard
  • Alimentatore 6V

Passi

  1. Collega i pin COM, NO e NC del relè al breadboard.
  2. Connetti il pin VCC al +6V dell’alimentatore.
  3. Collega il pin GND al -6V dell’alimentatore.
  4. Collega il pin IN1 a un pin digitale di Arduino (es. 7).
  5. Apri Arduino IDE e connetti l’Arduino alla porta USB del computer.
  6. Carica lo sketch seguente nel microcontrollore.

Codice di esempio

void setup() {
  pinMode(7, OUTPUT);
}

void loop() {
  digitalWrite(7, HIGH); // Attiva il relè
  delay(1000);
  digitalWrite(7, LOW); // Disattiva il relè
  delay(1000);
}

Mini-progetto

Crea un sistema di illuminazione automatico che accende una lampada collegata al relè quando si attiva un sensore di luce.

Errori comuni

  • Collegare il pin IN1 a un pin analogico.
  • Non verificare la tensione VCC del relè.
  • Usare un carico troppo pesante senza resistenza intermedia.
  • Ignorare la polarità dei connettori di alimentazione.

Accessori consigliati

  • Breadboard
  • Cavi jumper
  • Sensori di luce

Domande frequenti

Come posso controllare più relè?
Utilizza un modulo multiplexer o collega i relè ad altri pin digitali di Arduino.

Il relè non funziona, cosa fare?
Verifica tutti i collegamenti e la tensione del relè. Prova a caricare uno sketch semplice per testarlo.

Informazioni aggiuntive

Peso 15 g
