Descrizione
Cos’è

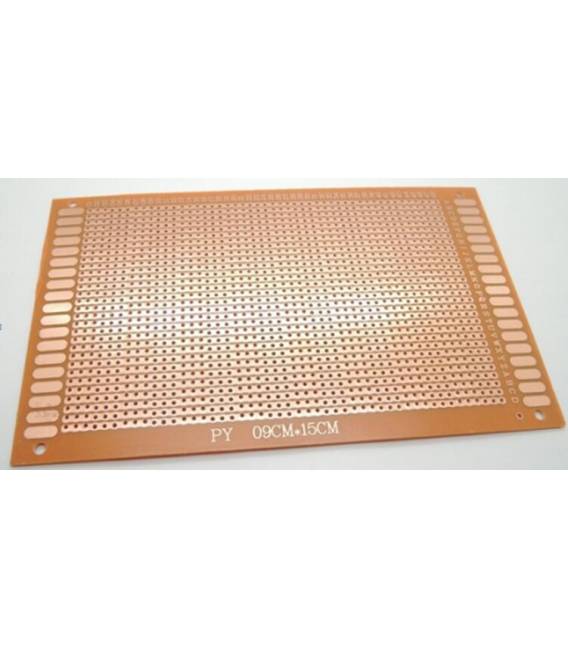

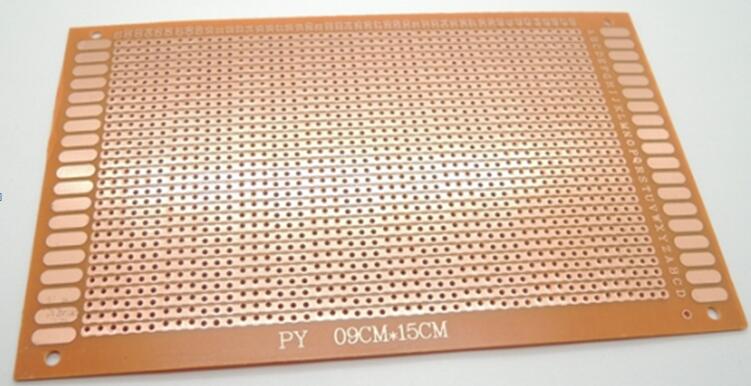

La PCB 9×15 2.54 strisce pedonali è un circuito stampato con una disposizione di piste a 2.54 mm di passo, ideale per la realizzazione di prototipi elettronici semplici.
Caratteristiche
- Dimensioni: 9×15 mm
- Passo tra le piste: 2.54 mm
- Tipo di circuito: strisce pedonali
A cosa serve
Questa PCB è perfetta per circuiti semplici e test veloci. La disposizione precisa delle piste la rende ideale per progetti che richiedono un posizionamento accurato dei connettori. Può essere utilizzata per realizzare semplici circuiti di illuminazione pedonale con LED e resistenze.
Tutorial: Come usare 9×15 PCB Strisce Pedonali
Questo PCB è ideale per progetti che richiedono una disposizione precisa di connettori. Utile per principianti e intermediari.
Cosa serve
- 9×15 PCB strisce pedonali
- Connettore millefori
- Componenti elettronici
- Collegamento con Arduino (opzionale)
Passi
- 1. Verifica sul datasheet le dimensioni del PCB.
- 2. Colloca il PCB sul millefori.
- 3. Identifica i punti di connessione per i componenti.
- 4. Collega i componenti utilizzando fili di connessione.
- 5. Verifica la stabilità dei collegamenti.
- 6. Se necessario, collega il PCB a un Arduino per testare.
- 7. Verifica il funzionamento dei componenti collegati.
- 8. Accertati che tutto funzioni correttamente.
Mini-progetto
Realizza un semplice circuito di illuminazione pedonale con LED e resistenze.
Errori comuni
- Collegare i componenti senza verificare prima.
- Ignorare la stabilizzazione dei collegamenti.
- Omettere il test del circuito prima di usare l’Arduino.
Accessori consigliati
- LED
- Resistenze
- Filamenti di connessione
- Arduino (opzionale)
Domande frequenti
Come posso verificare la stabilità dei collegamenti?
Utilizza un pinzino per controllare la presa dei filamenti.
Posso utilizzare questo PCB con qualsiasi componente?
Sì, ma verifica compatibilità dimensioni e tensioni.
È necessario collegare il PCB a un Arduino?
No, ma è utile per testare il funzionamento dei componenti.
