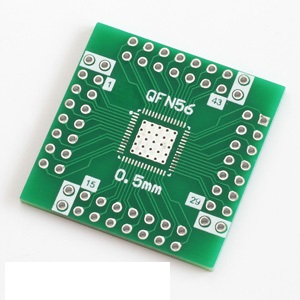

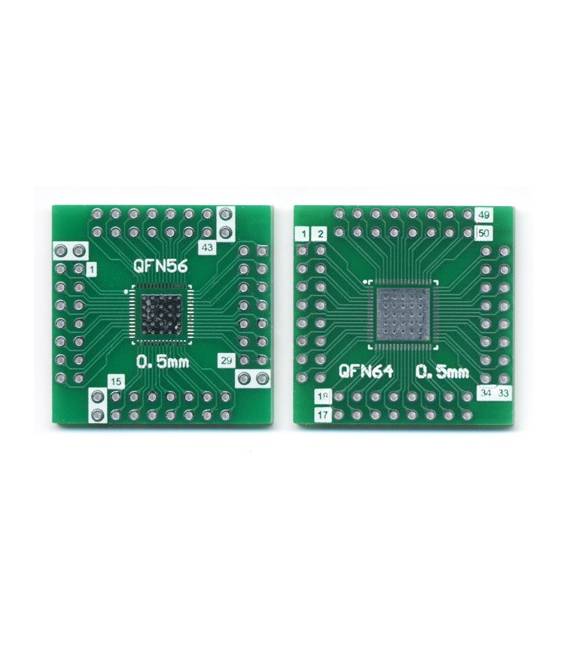

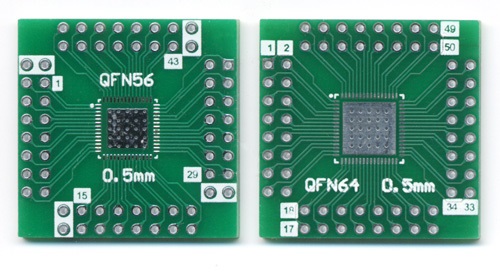

Adattatore SMD QFN56 QFN64

Descrizione

Cos’è

L’adattatore SMD QFN56 QFN64 è un componente utilizzato per collegare componenti con la piastra quadra (QFN) a un breadboard o a una scheda PCB. Questo adattatore facilita il prototipaggio di progetti che richiedono l’uso di chip SMD senza complicazioni di montaggio.

Caratteristiche

• Adatta componenti QFN56 e QFN64 su breadboard o PCB
• Permette la connessione precisa e sicura dei segnali del circuito stampato

A cosa serve

Serve per creare una semplice interfaccia di input/output con un microcontrollore QFN64. Può essere utilizzato per collegare LED, pulsanti e altri componenti ai pin del chip SMD.

Tutorial: Come usare Adattatore SMD QFN56/QFN64

Questo adattatore permette di utilizzare componenti con la piastra quadra (QFN) su un breadboard o una scheda PCB, rendendo più facile il prototipaggio per progetti che richiedono questi tipi di chip. È ideale per maker principianti e intermedi che desiderano esplorare circuiti integrati senza problemi di montaggio SMD.

Cosa serve

• Adattatore SMD QFN56/QFN64
• Componente QFN56 o QFN64
• Breadboard o PCB
• Pin header appropriato

Passi

1. Verifica sul datasheet del componente per determinare il tipo di adattatore necessario (QFN56 o QFN64).
2. Colloca il componente sulla parte SMD dell’adattatore.
3. Connette i pin header all’altra estremità dell’adattatore su un breadboard o una PCB.
4. Verifica le connessioni utilizzando un multimetri per assicurarti che ogni pin sia correttamente collegato.
5. Se necessario, saldata fisicamente il componente e l’adattatore per maggiore stabilità.

Mini-progetto

Crea una semplice interfaccia di input/output con un QFN64 microcontrollore utilizzando questo adattatore. Collega LED, pulsanti e resistenze a diversi pin del componente per testare le sue funzionalità.

Errori comuni

• Non verificare correttamente la compatibilità tra il chip QFN e l’adattatore.
• Collegamento errato dei pin header sul breadboard o PCB.
• Saldata senza prima verificare tutte le connessioni.
• Utilizzo di un adattatore inappropriato per il tipo di componente.

Accessori consigliati

• LED vari
• Breadboard
• Resistenze variabili
• Pulsanti

Domande frequenti

Come posso assicurarmi che l’adattatore sia compatibile con il mio chip QFN?
Controlla sul datasheet del tuo componente per verificare le dimensioni e la disposizione dei pin, quindi scegli l’adattatore corrispondente.

Posso utilizzare questo adattatore su una scheda stampata (PCB)?
Sì, ma assicurati di saldare fisicamente il componente all’adattatore e poi al PCB per evitare problemi di connessione.
