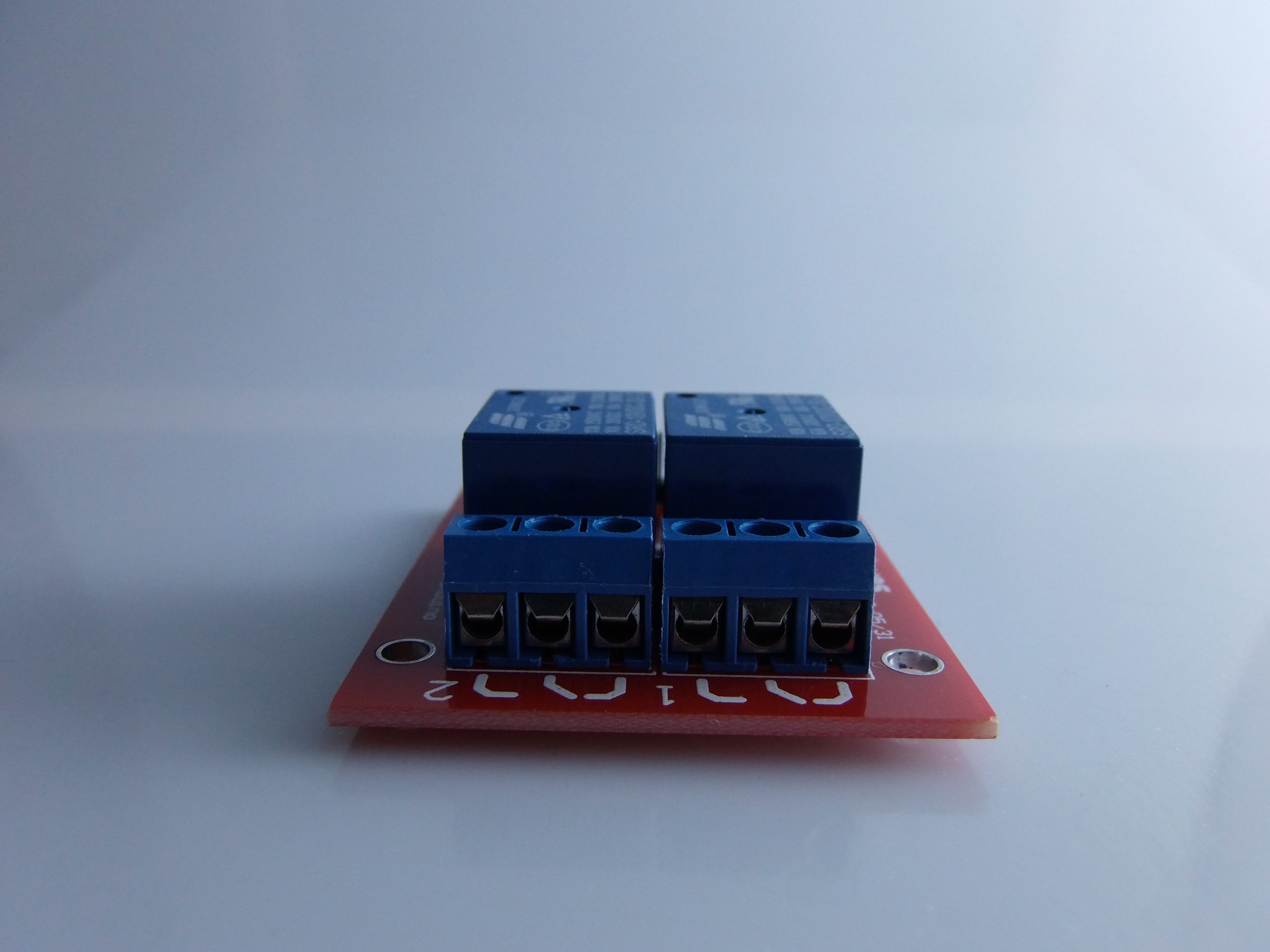

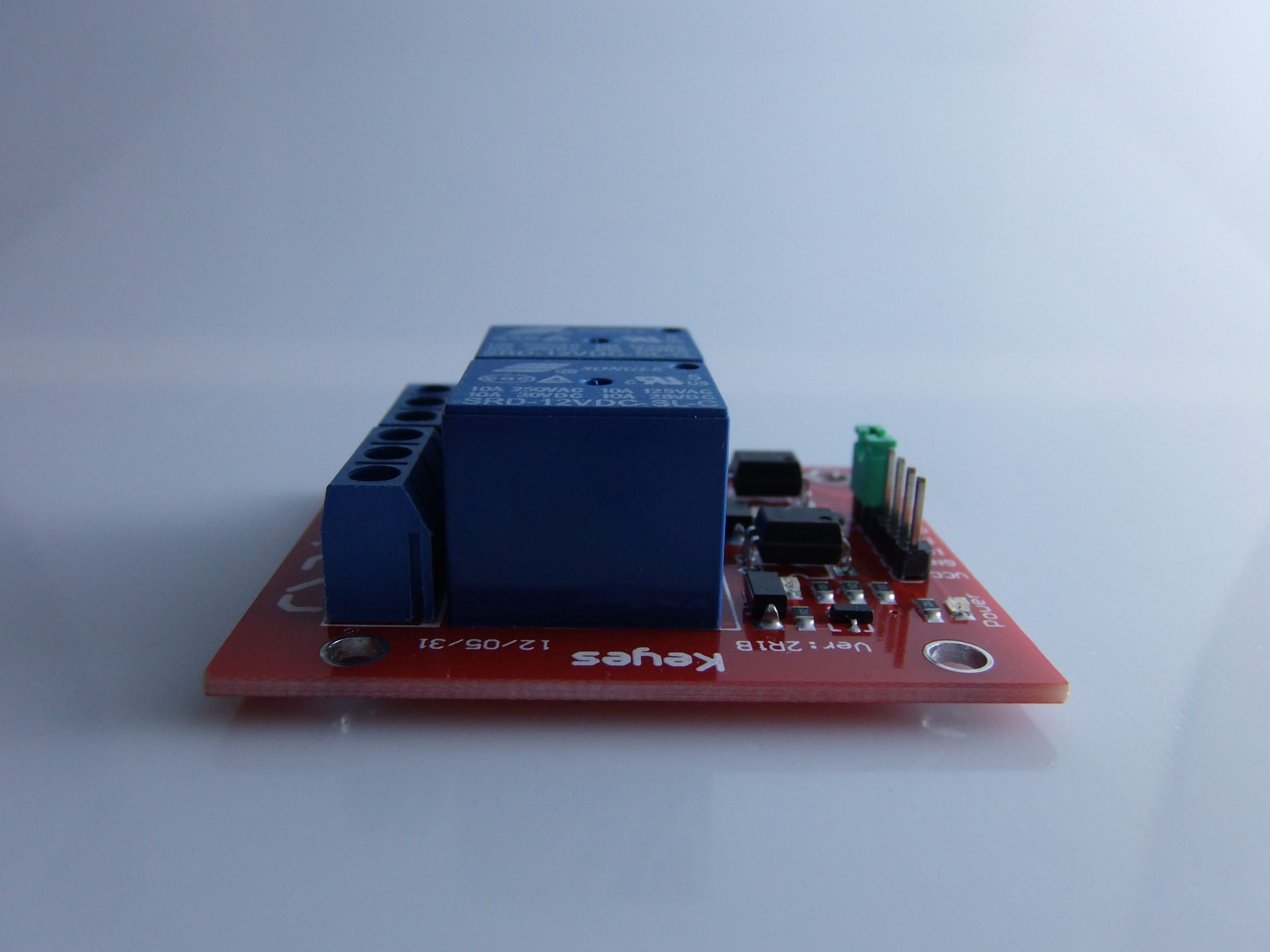

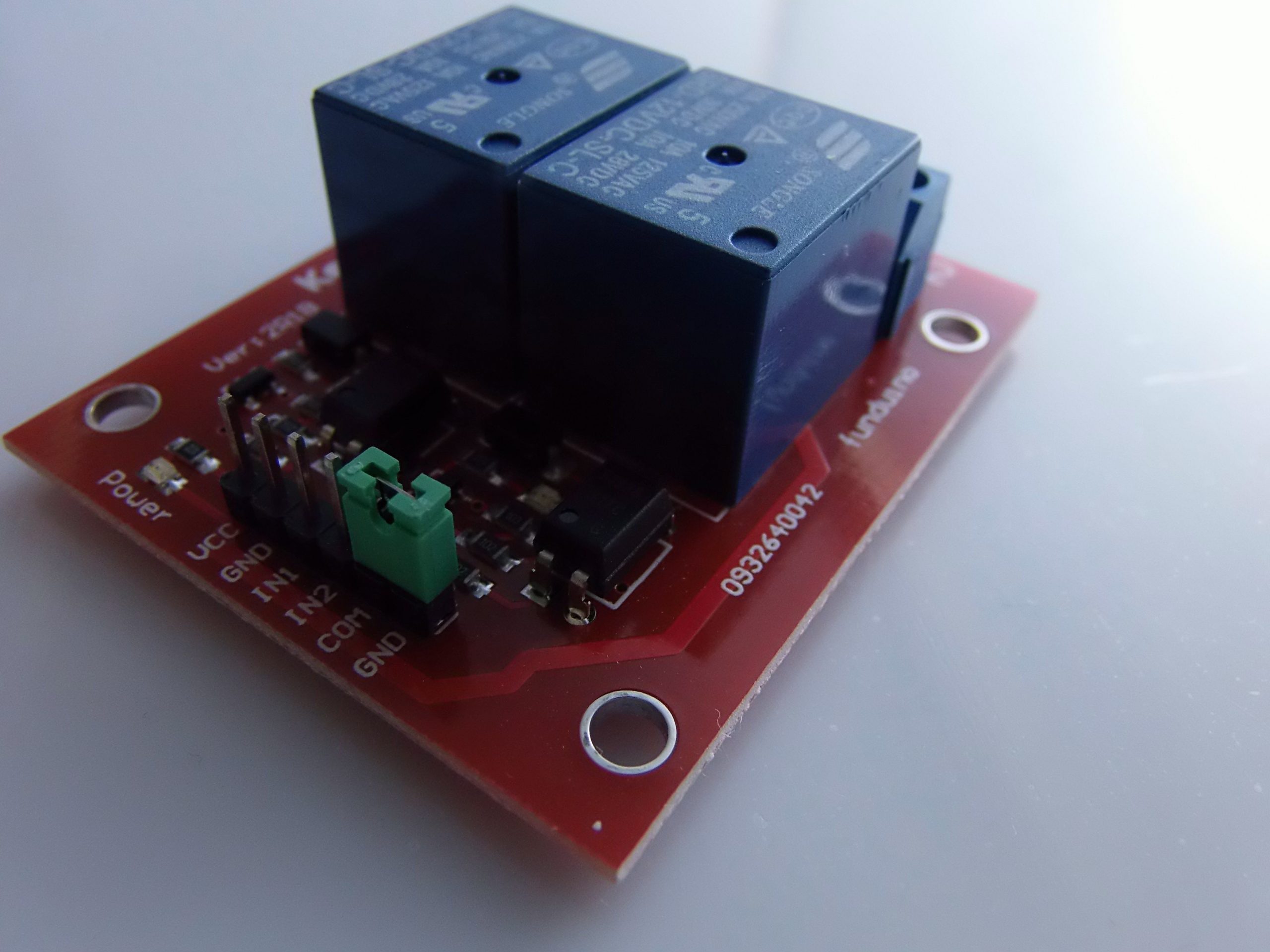

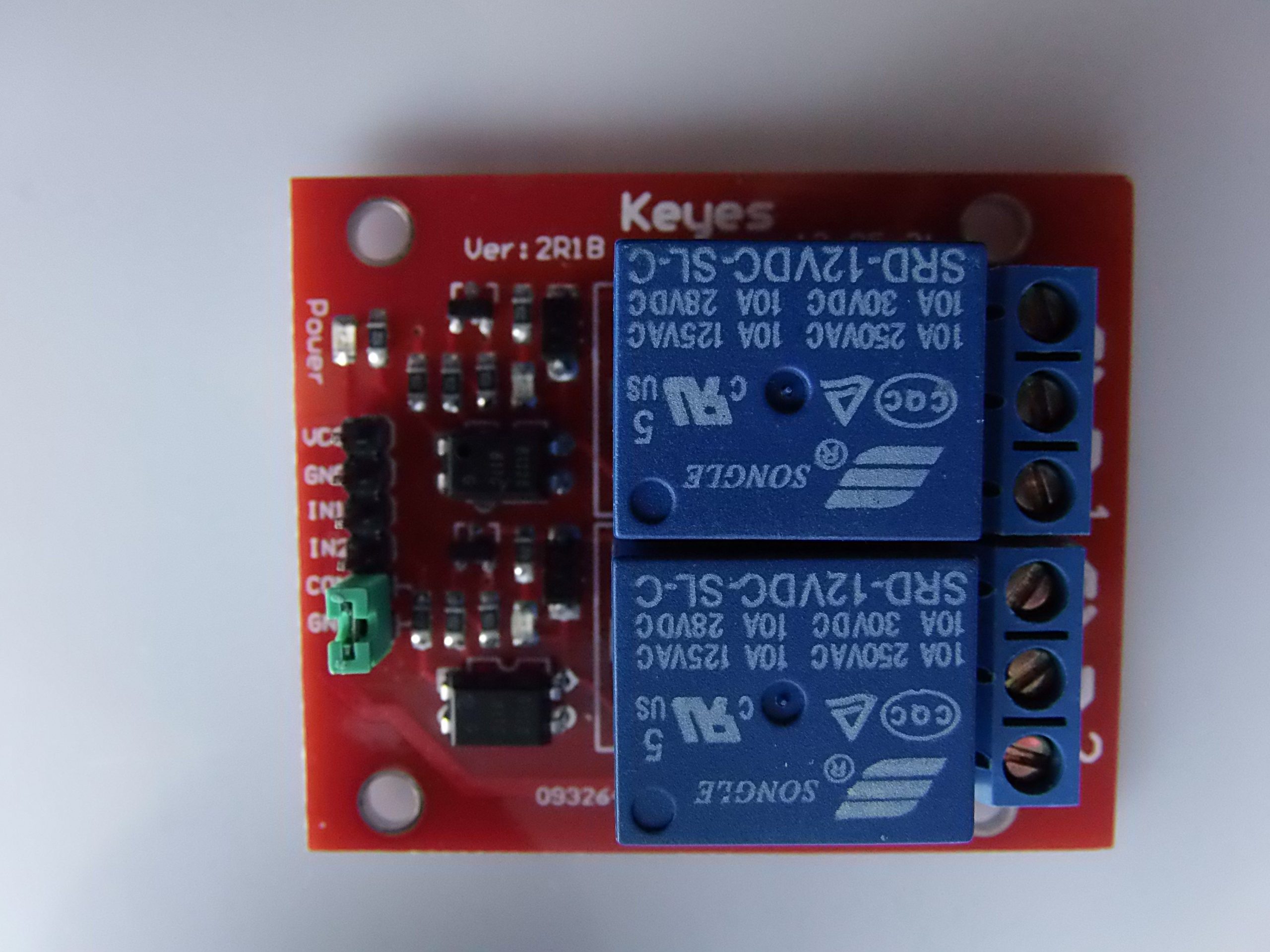

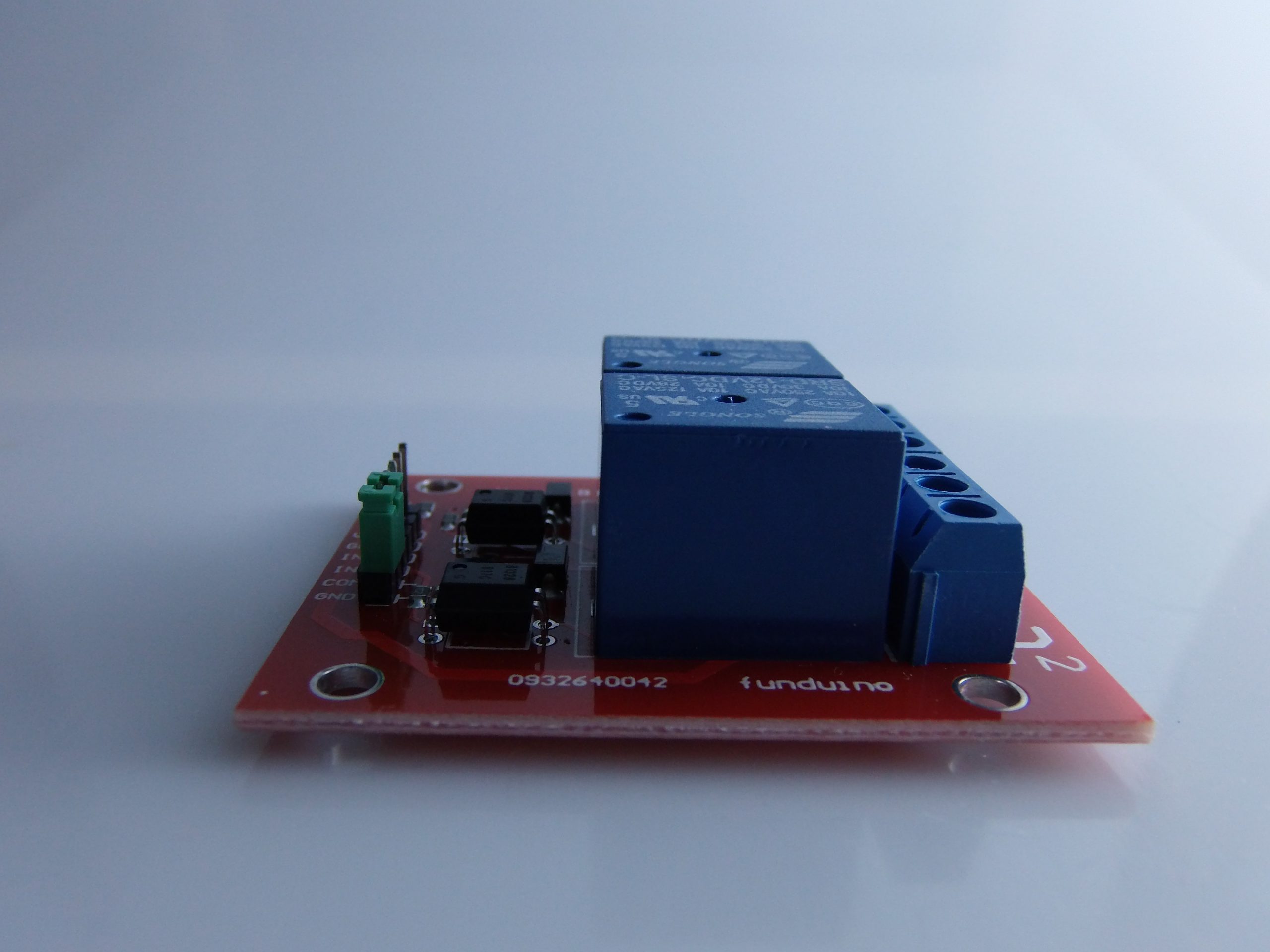

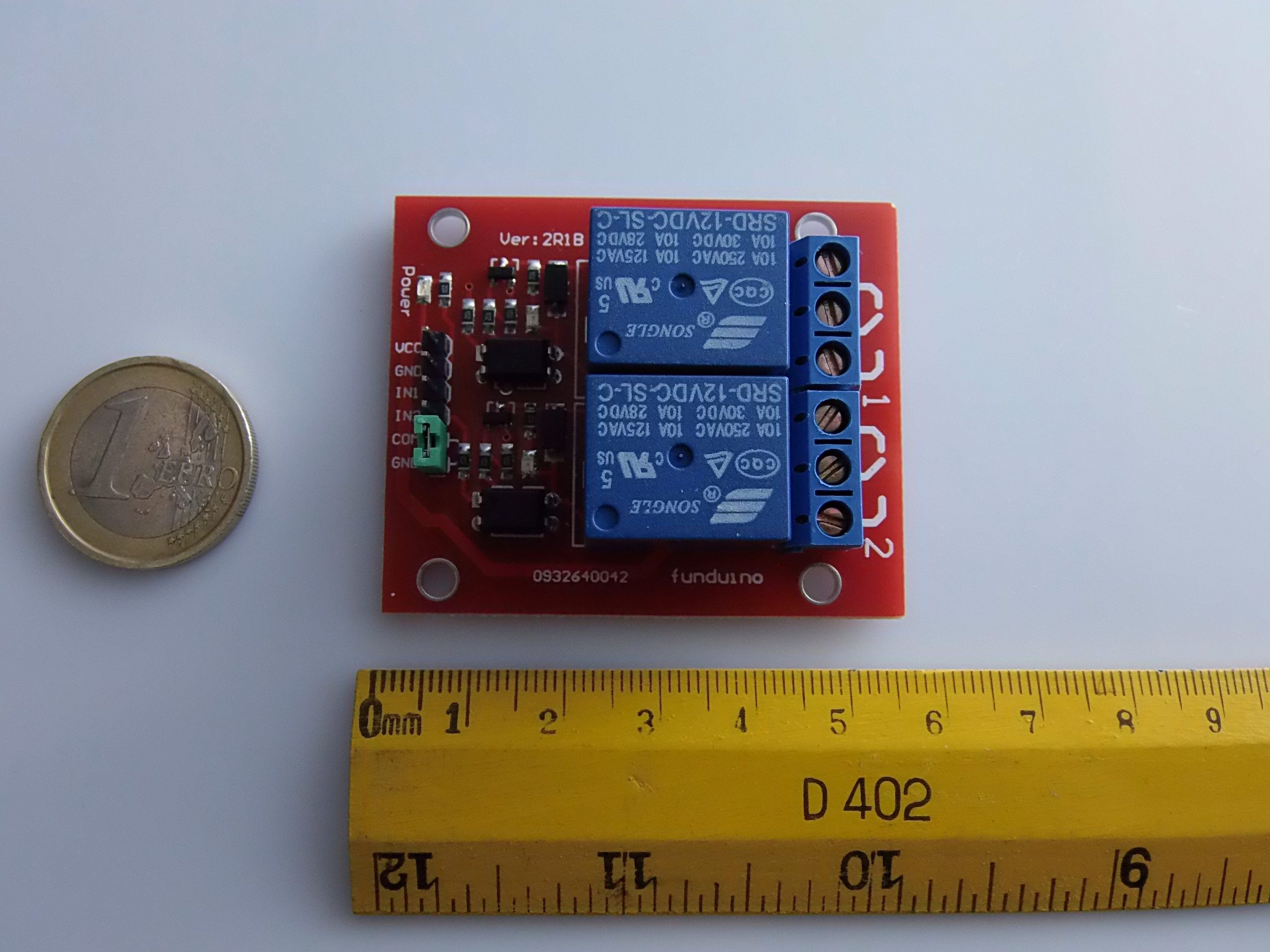

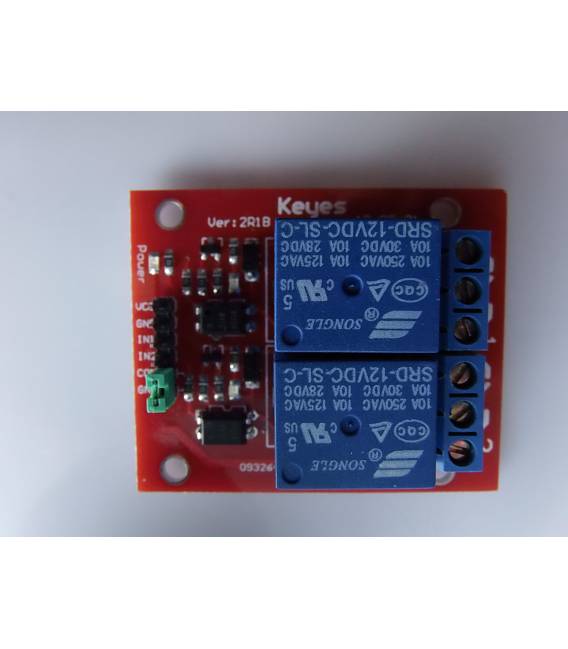

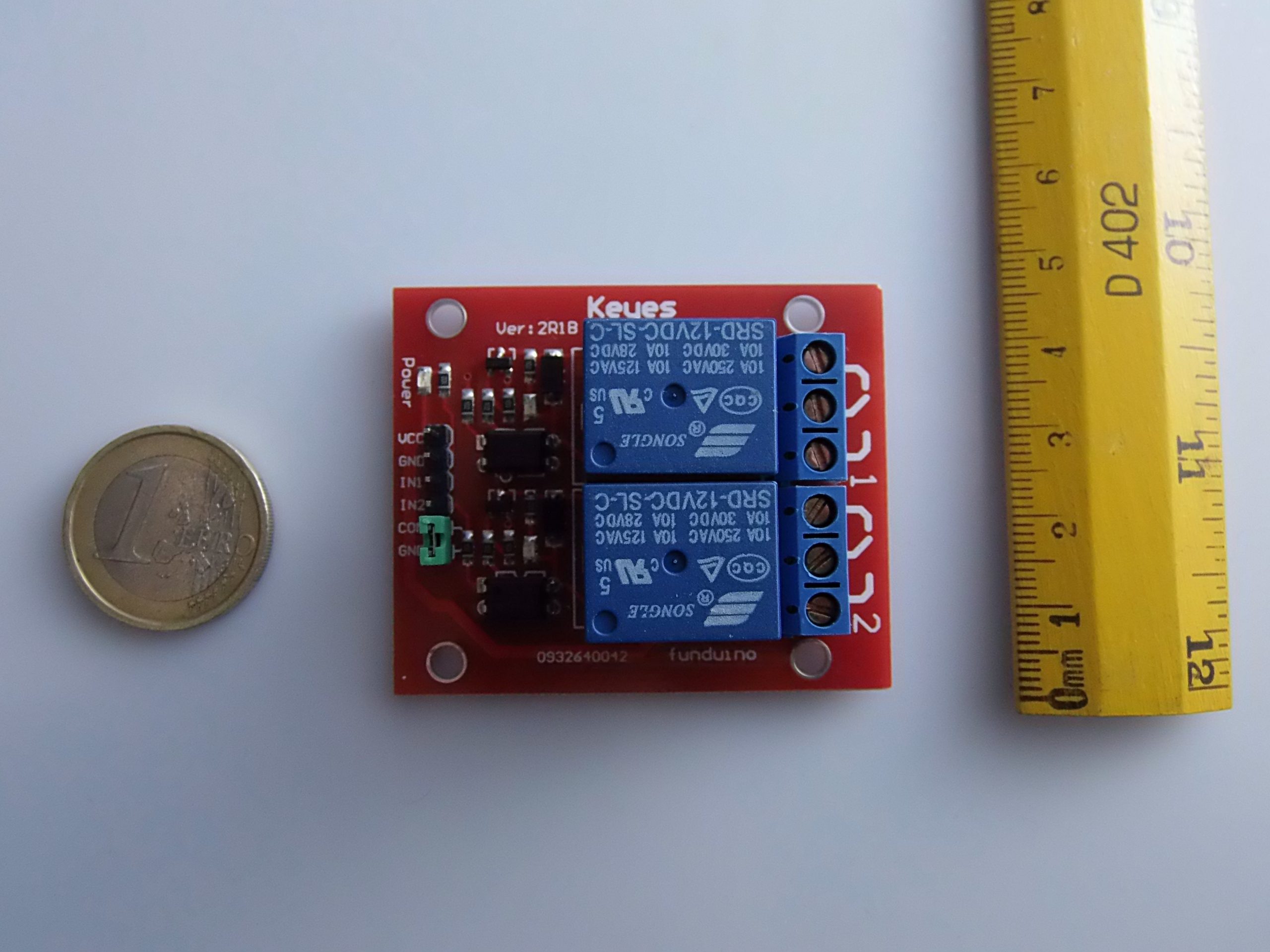

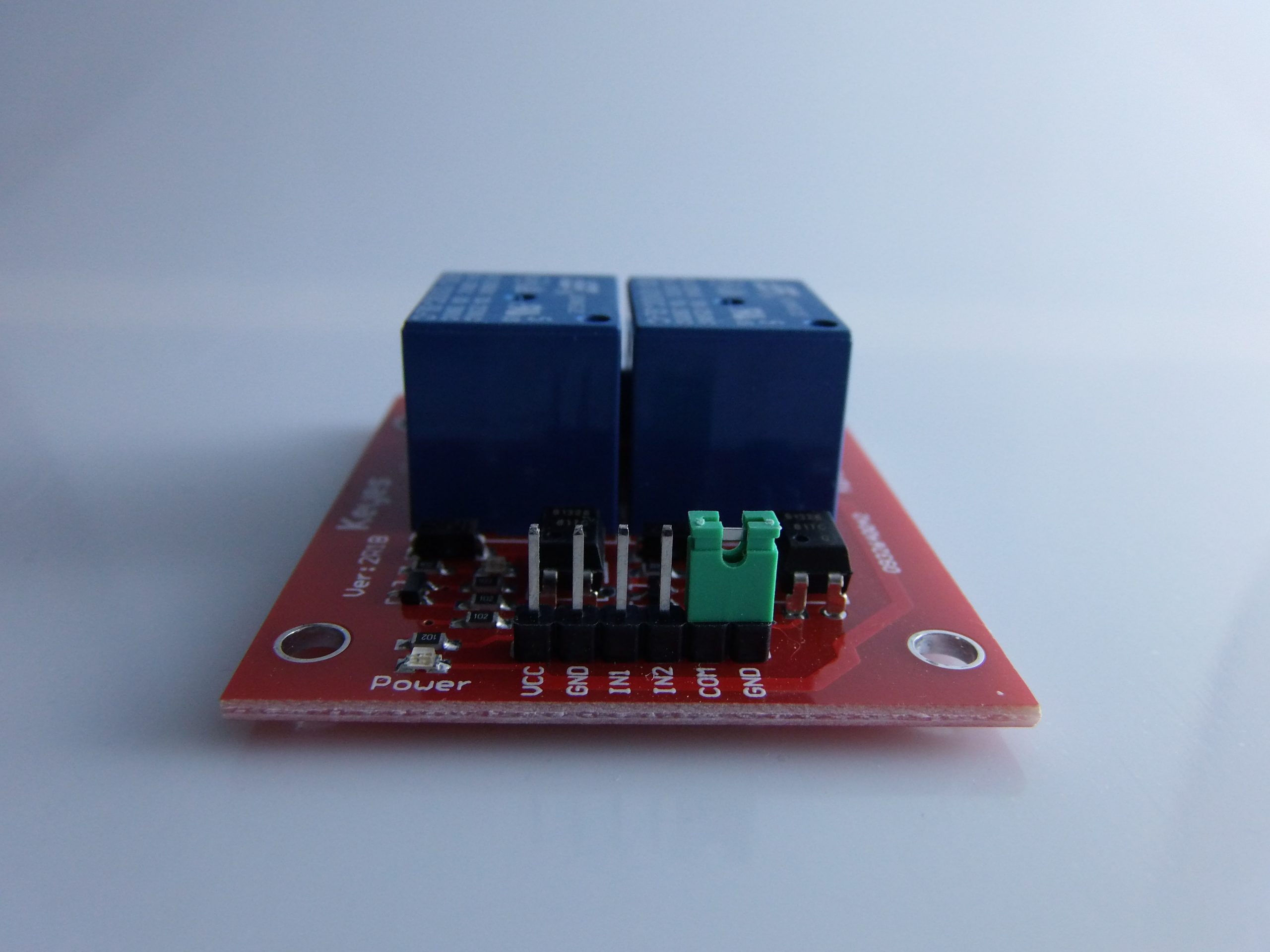

2 Canali 12V Relè Modulo per Arduino PIC ARM AVR DSP

Il prezzo originale era: 4,52 €.Il prezzo attuale è: 3,28 €. Escluso IVA

Il modulo 2 canali 12V relè permette di controllare carichi elettrici ad alta tensione utilizzando segnali a bassa tensione provenienti da microcontrollori.

  • Controlla carichi elettrici ad alta tensione.
  • Utilizza segnali a bassa tensione.
  • Compatibile con microcontrollori.

Disponibile su ordinazione

Domande su questo prodotto? Scrivi a Lana su WhatsApp

COD: ARD0057 Categorie: ,

🎬 Il prodotto in video

▶️ Video completo con approfondimento

Descrizione

Descrizione Tecnica

Il modulo 2 canali 12V relè è un dispositivo elettronico progettato per controllare carichi elettrici ad alta tensione (fino a 250V AC o 30V DC) attraverso segnali a bassa tensione provenienti da microcontrollori come Arduino, PIC, ARM, AVR, DSP, ecc. Ogni relè dispone di contatti normalmente aperti (NO), normalmente chiusi (NC) e comune (COM).

Il modulo riceve segnali digitali a 5V (HIGH/LOW) dai pin del microcontrollore per attivare o disattivare i relè. Quando il segnale è HIGH, il relè si attiva chiudendo il circuito elettrico sul lato carico, permettendo il passaggio della corrente.

L’alimentazione del modulo è di 12V DC, che deve essere fornita da un alimentatore separato e non dal microcontrollore. Il modulo include un LED per ogni canale che indica lo stato del relè.

Specifiche Chiave

Parametro Valore
Modello 2 Canali 12V Relè Modulo
Numero di canali 2
Tensione di alimentazione 12V DC
Tensione di controllo (input) 5V TTL
Tipo di relè Relè elettromeccanico
Contatti del relè NO, NC, COM
Corrente massima N/D (vedi scheda tecnica del produttore)
Indicatore LED Sì
Isolamento optoisolatore Sì
Dimensioni N/D (vedi scheda tecnica del produttore)
Contenitore N/D (vedi scheda tecnica del produttore)

Installazione e Utilizzo

  1. Collegare il modulo relè all’alimentatore 12V DC per fornire la tensione di alimentazione.
  2. Collegare il modulo relè al microcontrollore (es. Arduino) per fornire i segnali di controllo.
  3. Collegare i carichi elettrici (es. lampadina, motore) ai contatti del relè.
  4. Verificare che il modulo sia correttamente alimentato e che i LED indichino lo stato dei relè.
  5. Eseguire una prova iniziale per verificare che i relè funzionino correttamente.

Compatibilità e Requisiti

  • Il modulo è compatibile con microcontrollori come Arduino, PIC, ARM, AVR, DSP, ecc.
  • Il modulo può essere utilizzato con alimentatori esterni da 12V DC.
  • Il modulo può essere integrato in progetti DIY per controllare carichi elettrici.
  • Il modulo richiede un microcontrollore per fornire i segnali di controllo.

Limiti e Note Importanti

  • Il modulo non può essere alimentato direttamente da un microcontrollore (es. Arduino 5V).
  • La corrente massima che il relè può gestire dipende dal modello specifico.
  • Il modulo non include protezioni integrate contro sovraccarichi o sovratensioni.
  • L’uso di carichi elettrici ad alta tensione richiede attenzione alla sicurezza.

Troubleshooting

Il relè non si attiva.
Causa probabile: Il segnale di controllo non è corretto o non è presente.
Soluzione: Verificare i collegamenti elettrici e la correttezza dei segnali di controllo.

Il relè si attiva ma non si disattiva.
Causa probabile: Il segnale di controllo rimane HIGH.
Soluzione: Verificare la logica del codice e i collegamenti elettrici.

Il modulo non risponde.
Causa probabile: Il modulo non è correttamente alimentato.
Soluzione: Verificare l’alimentazione del modulo e i collegamenti.

Il modulo genera calore eccessivo.
Causa probabile: Il relè gestisce una corrente superiore alla sua capacità.
Soluzione: Verificare la corrente del carico e ridurre se necessario.

Casi d’uso

Sensore di parcheggio per il garage
Obiettivo: Controllare la luce del garage tramite un sensore di movimento.
Cosa serve: Modulo relè 2 canali 12V, Arduino, sensore di movimento, alimentatore 12V.
Passi: 1) Collegare il sensore di movimento all’Arduino. 2) Collegare il modulo relè all’alimentatore 12V. 3) Collegare il modulo relè alla luce del garage. 4) Scrivere il codice per gestire il sensore e il modulo relè. 5) Testare il sistema.
Risultato atteso: La luce del garage si accende automaticamente quando si avvicina un veicolo.

Sistema di irrigazione automatico
Obiettivo: Controllare l’acqua del sistema di irrigazione.
Cosa serve: Modulo relè 2 canali 12V, Arduino, sensori di umidità, alimentatore 12V.
Passi: 1) Installare i sensori di umidità nel terreno. 2) Collegare i sensori di umidità all’Arduino. 3) Collegare il modulo relè all’alimentatore 12V. 4) Collegare il modulo relè al sistema di irrigazione. 5) Scrivere il codice per gestire i sensori e il modulo relè.
Risultato atteso: L’acqua viene distribuita automaticamente quando il terreno è secco.

Automazione domestica
Obiettivo: Controllare le luci e gli elettrodomestici.
Cosa serve: Modulo relè 2 canali 12V, Arduino, sensori di movimento, alimentatore 12V.
Passi: 1) Installare i sensori di movimento nelle stanze. 2) Collegare i sensori di movimento all’Arduino. 3) Collegare il modulo relè all’alimentatore 12V. 4) Collegare il modulo relè alle luci e agli elettrodomestici. 5) Scrivere il codice per gestire i sensori e il modulo relè.
Risultato atteso: Le luci e gli elettrodomestici si attivano automaticamente quando si avvicina una persona.

Sistema di allarme
Obiettivo: Controllare i dispositivi di allarme.
Cosa serve: Modulo relè 2 canali 12V, Arduino, sensori di intrusione, alimentatore 12V.
Passi: 1) Installare i sensori di intrusione nelle porte e finestre. 2) Collegare i sensori di intrusione all’Arduino. 3) Collegare il modulo relè all’alimentatore 12V. 4) Collegare il modulo relè ai dispositivi di allarme. 5) Scrivere il codice per gestire i sensori e il modulo relè.
Risultato atteso: I dispositivi di allarme si attivano automaticamente quando viene rilevato un intruso.

Sistema di controllo del clima
Obiettivo: Regolare l’aria condizionata.
Cosa serve: Modulo relè 2 canali 12V, Arduino, sensori di temperatura, alimentatore 12V.
Passi: 1) Installare i sensori di temperatura nelle stanze. 2) Collegare i sensori di temperatura all’Arduino. 3) Collegare il modulo relè all’alimentatore 12V. 4) Collegare il modulo relè all’aria condizionata. 5) Scrivere il codice per gestire i sensori e il modulo relè.
Risultato atteso: L’aria condizionata si regola automaticamente in base alla temperatura delle stanze.

Sistema di controllo del carico
Obiettivo: Controllare il carico elettrico.
Cosa serve: Modulo relè 2 canali 12V, Arduino, sensori di corrente, alimentatore 12V.
Passi: 1) Installare i sensori di corrente sulle linee elettriche. 2) Collegare i sensori di corrente all’Arduino. 3) Collegare il modulo relè all’alimentatore 12V. 4) Collegare il modulo relè ai carichi elettrici. 5) Scrivere il codice per gestire i sensori e il modulo relè.
Risultato atteso: I carichi elettrici si attivano automaticamente in base alla corrente rilevata.

Sistema di controllo del motore
Obiettivo: Regolare il motore.
Cosa serve: Modulo relè 2 canali 12V, Arduino, sensori di posizione, alimentatore 12V.
Passi: 1) Installare i sensori di posizione sul motore. 2) Collegare i sensori di posizione all’Arduino. 3) Collegare il modulo relè all’alimentatore 12V. 4) Collegare il modulo relè al motore. 5) Scrivere il codice per gestire i sensori e il modulo relè.
Risultato atteso: Il motore si regola automaticamente in base alla posizione rilevata.

Sistema di controllo del ventilatore
Obiettivo: Regolare il ventilatore.
Cosa serve: Modulo relè 2 canali 12V, Arduino, sensori di temperatura, alimentatore 12V.
Passi: 1) Installare i sensori di temperatura nelle stanze. 2) Collegare i sensori di temperatura all’Arduino. 3) Collegare il modulo relè all’alimentatore 12V. 4) Collegare il modulo relè al ventilatore. 5) Scrivere il codice per gestire i sensori e il modulo relè.
Risultato atteso: Il ventilatore si regola automaticamente in base alla temperatura delle stanze.

Nella confezione

  • 2 Canali 12V Relè Modulo

Completa il progetto

FAQ tecniche

Qual è la tensione di alimentazione del modulo relè 2 canali 12V?
La tensione di alimentazione del modulo relè 2 canali 12V è di 12V DC.

Il modulo relè 2 canali 12V può essere alimentato da Arduino?
No, il modulo relè 2 canali 12V non può essere alimentato da Arduino. È necessario un alimentatore separato da 12V DC.

Qual è la tensione di controllo del modulo relè 2 canali 12V?
La tensione di controllo del modulo relè 2 canali 12V è di 5V TTL.

Qual è la corrente massima che il modulo relè 2 canali 12V può gestire?
La corrente massima che il modulo relè 2 canali 12V può gestire dipende dal modello specifico e non è fornita nei dati del prodotto.

Tutorial: Come usare Modulo Relè 2 Canali 12V

Questo modulo relè a due canali ti permette di controllare dispositivi elettrici da Arduino o altri microcontrollori. Ideale per principianti che vogliono iniziare con l’automazione.

Cosa serve

  • Arduino Uno
  • Cavo USB
  • Batteria 12V

Passi

  1. Connetti il modulo relè al tuo computer tramite cavo USB.
  2. Collega i pin VCC e GND del modulo a corrispondenti pin di Arduino.
  3. Collega le linee di comando (IN1, IN2) ai pin digitali di Arduino.
  4. Verifica sul datasheet la resistenza da collegare tra il microcontrollatore e l’ingresso del relè per limitare la corrente.
  5. Scrivi lo sketch che attiva/disattiva i relè in base alle condizioni desiderate.
  6. Carica lo sketch su Arduino usando Arduino IDE.
  7. Verifica sul datasheet le specifiche dei pin di controllo (IN1, IN2) per garantire il corretto funzionamento del modulo.
  8. Testa l’attivazione/disattivazione dei relè con vari comandi da Arduino.

Codice di esempio

void setup() {
 pinMode(7, OUTPUT);
pinMode(8, OUTPUT);
}

void loop() {
digitalWrite(7, HIGH); // Attiva il relè del canale 1
delay(2000);
digitalWrite(7, LOW); // Disattiva il relè del canale 1
delay(2000);
}

Mini-progetto

Creare un sistema di illuminazione automatico: collega lampade a 12V ai relè e controlla l’accensione con Arduino basandoti su dati da sensori.

Errori comuni

  • Collegamento errato dei pin VCC/GND
  • Omissione della resistenza limitatrice di corrente.
  • Utilizzo di tensioni superiori a quelle specificate per il relè (12V max).
  • Scelta sbagliata del pin di controllo senza verificare le specifiche sul datasheet.

Accessori consigliati

  • Relay Shield per Arduino
  • Sensori di luce
  • Batteria 9-12V
  • Cavo estensione

Domande frequenti

Come posso controllare più relè?
Collega più moduli o usa un modulo con più canali.

Qual è la tensione di funzionamento del relè?
12V max, verifica sul datasheet per dettagli specifici.
