Product Description

Modulo PCF8591 AD / DA Convertitore Analogico Digitale per Arduino Raspberry pi

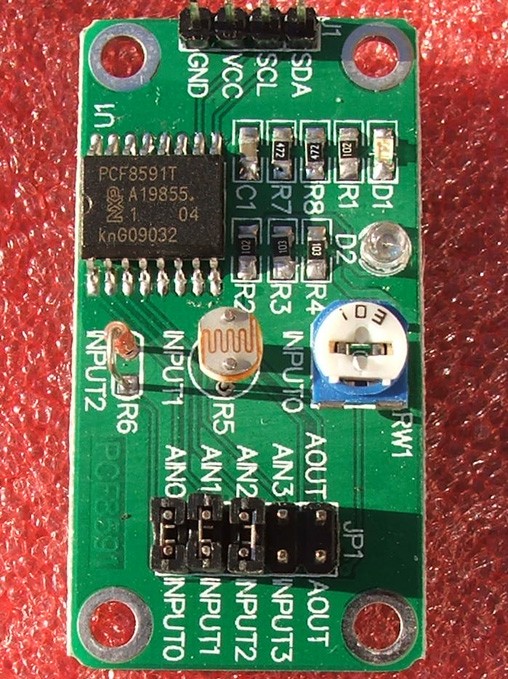

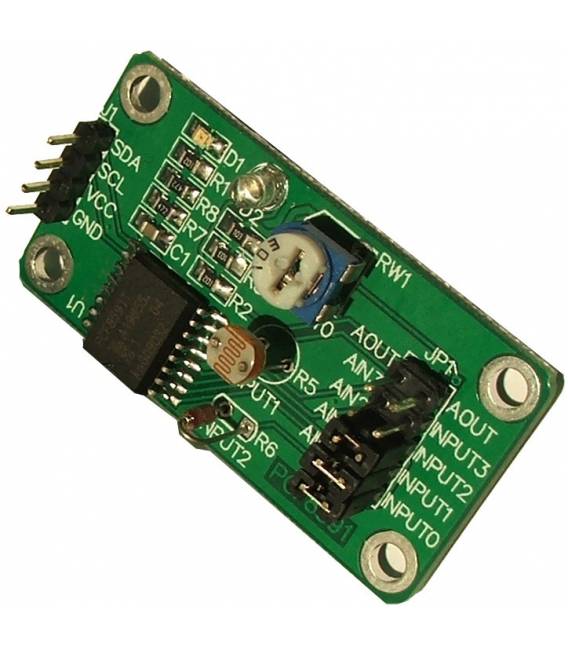

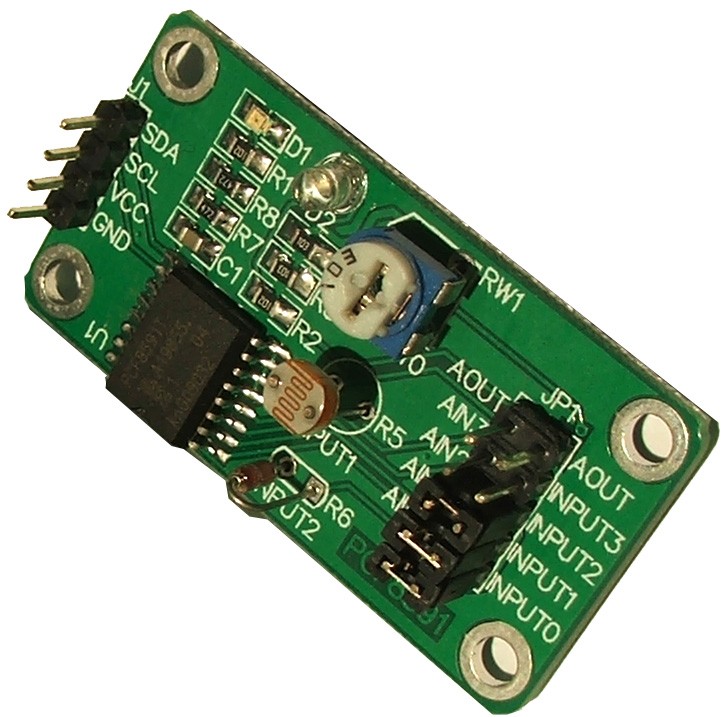

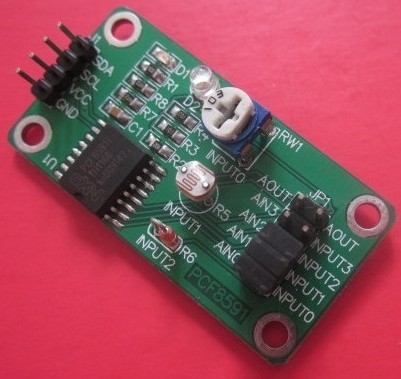

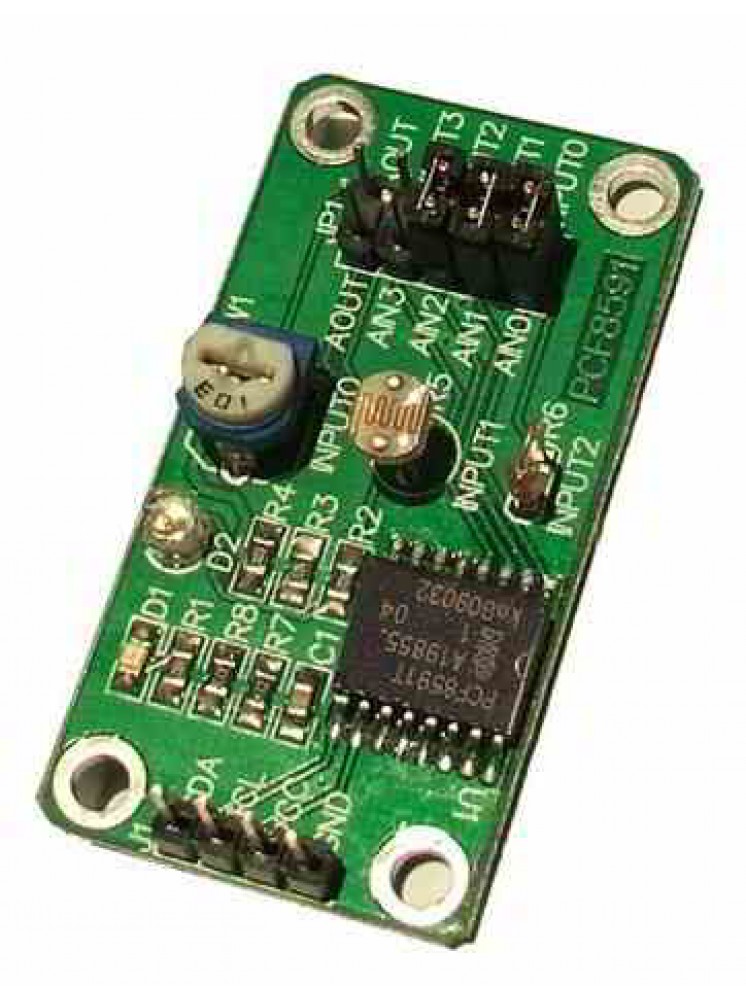

L’integrato PCF8591 un ACD e DAC a 8bit a basso consumo ed alimentazione singola con 4 canali di ingresso analogici e un canale di uscita analogico, programmabili attraverso una interfaccia seriale I2C. Questa piccola breakout board include un trimmer, un fotoresistore ed un termistore (mappati su INPUT0, INPUT1 e INPUT2) collegabili agli ingressi del convertitore A/D attraverso i jumper forniti; altrimenti i segnali dell’utente possono essere applicati ai pin AIN0, AIN1, AIN2 e AIN3. La conversione pu essere impostata per avvenire in modalit single-ended oppure differenziale. Un piccolo LED SMD connesso sull’uscita AOUT, fornendo una segnalazione sempre pi intensa al crescere della tensione di uscita.

SPECIFICHE TECNICHE:
Modello convertitore: PCF8591
Tensione di alimentazione: 2.5V-6V
Interfaccia: seriale I2C
Modello fotoresistore: 5537
Modello termistore: MF58

PCF8591 is A single power supply, low power consumption type 8 COMS A/D, D/A conversion chip, analog input channel, it has 4 road along the analog output channel and one I2C bus interface. The I2C device from the address of the lower three by the chip’s A0, A1 and A2 three address pins decision, so the same under the condition of without increasing any hardware I2C bus up to eight of the same type device can be connected. The device has A multi-channel analog input, on track to keep, 8-bit A/D conversion and 8 D/A conversion, etc. A/D and D/A maximum conversion rate is determined by the maximum transmission rate of the I2C bus.
PCF8591 has the following features:
1. The single power supply;
2. Normal working voltage range of 2.5 V to 6 V.
3. Tramite il bus I2C per completare l’immissione / output dei dati;
4. L’indirizzo del dispositivo con una decisione a tre pin;
5. La frequenza di campionamento è determinata dalla velocità di trasmissione del bus I2C;
6.4 vie per ingresso analogico ingresso programmabile ingresso singolo o differenziale;
7. Può essere configurata la funzione di aumento del numero del canale di conversione automatica;
8. Intervallo di tensioni analogiche da VSS a VDD;
9. Funzione di mantenimento della traccia;
10.8 Una successiva conversione approssimativa A / D;
11. A tutto campo con uscita analogica la moltiplicazione della conversione D / A.
Descrizione del modulo:
1. Il modulo utilizzato nel chip per PCF8591T, incapsulamento patch
2. Supporta ingresso segnale di acquisizione tensione analogica a quattro vie (intervallo di tensione in ingresso 0-5 v)
3. Con il modulo di alimentazione 1 (D1)
4. Con il modulo di uscita DA 1 (D2), quando la tensione di uscita DA raggiunge un certo valore, l’indicatore, maggiore è la tensione, più luminosa è la luce
5. Acquisizione integrazione modulo di ingresso tensione 0-5 v (tramite potenziometro blu e bianco per regolare la tensione di ingresso)
6. Il modulo ha integrato 1 resistenza fotosensibile stradale (modello: 5537), può superare l’intensità della luce ambientale della raccolta AD
7. Il modulo ha integrato 1 termistore stradale (modello: MF58), può superare la temperatura ambiente di acquisizione AD
Dimensioni: 8. PCB 48 mm * 25 mm * 1.6 mm
9. Doppio pannello di alta qualità, l’arco circolare viene utilizzato per progettare i quattro angoli e non graffierà la mano. Con foro di posizionamento, la dimensione dei pori di 3,1 mm, facile l’utilizzo della colonna di rame da 3 mm è fisso
Dettagli connessione:
1. L’ago sinistro a 4 file:
Dati dell’interfaccia IIC SDA la porta IO del microcontrollore (P2.0)
Interfaccia SCL IIC clock la porta IO del microcontrollore (P2.1)
Alimentatore VCC esterno 3.3 / 5 positivo positivo interfaccia anodo
interfaccia catodo di potenza catodica esterna 3.3 / 5 v alimentazione GND
2. Ago di 8 righe a destra
Produci la porta di uscita DA del modulo AOUT
AIN3 3 interfaccia di segnale di ingresso analogico
2 interfaccia del segnale di ingresso analogico AIN2
Segnale di ingresso analogico interfaccia 1 AIN1
0 AIN0 interfaccia del segnale di ingresso analogico
3 interfaccia di segnale di ingresso analogico INPUT3
INPUT2 è collegato alla porta di ingresso del segnale del termistore
INPUT1 è collegato alla porta di ingresso del segnale di resistenza fotosensibile
INPUT0 è collegato alla porta di ingresso del segnale del potenziometro
3. Istruzioni per l’uso del jumper cap:
AIN0 collegato con il cappuccio jumper INPUT0, scegli potenziometro 0-5 v circuito di accesso a tensione regolabile < br style = "color: # 0000ff; font-family:; font-size: medium; font-style: normal; variante-font: normal; grammatura: normale; spaziatura lettere: normale; altezza riga: normale; orfani: auto; text-align: start; text-indent: 0px; text-transform: none; white-space: normal; widows: auto; word-spacing: 0px; -webkit-text-stroke-width: 0px; background -colore: #ffffff; " /> AIN1 collegato con il cappuccio jumper INPUT1, selezionando la resistenza fotosensibile collegata al circuito
AIN2 collegato con il cappuccio jumper INPUT2, scegli termistore collegato al circuito
Hai bisogno di un input di segnale analogico esterno, scollegare il jumper cap, accedere al segnale analogico AIN0 – AIN3

< span style = "font-size: small; font-family: arial, helvetica, sans-serif; color: # 000000;"> modulo PCF8591, moduli convertitore AD / DA, analogico-digitale / digitale-analogico convertitore

1. Introduzione del chip AD / DA PCF8591
Il PCF8591 è monoliticamente integrato e alimentatore separato, dispositivi di acquisizione dati CMOS a 8 bit a bassa potenza. Il PCF8591 ha i quattro analogici ingressi, un’uscita analogica eun’interfaccia bus I2C seriale. PCF8591 I tre pin di indirizzo A0, A1 e A2 possono essere utilizzati nell’indirizzo hardware programmato 8 Il dispositivo PCF8591 consente l’accesso allo stesso bus I2C, senza necessità di hardware aggiuntivo. Sul dispositivo PCF8591 l’ingresso e l’uscita dell’indirizzo, i segnali di controllo e dati vengono trasmessi in modo seriale tramite il bus I2C bidirezionale a due fili.
Indicatori di prestazioni principali PCF8591:
alimentazione singola
PCF8591 campo di tensione di funzionamento di 2,5 V-6 V
corrente di standby bassa
tramite ingresso / uscita seriale bus I2C
PCF8591 tramite 3 pin indirizzo IP hardware indirizzamento
PCF8591 Velocità di campionamento della velocità bus I2C decisa
4 ingressi analogici programmabili single-ended o ingresso differenziale
selezione automatica del canale incrementale
gamma di tensione analogica PCF8591 da VSS a VDD
circuito track-and-hold incorporato PCF8591
Convertitore A / D per approssimazione successiva a 8 bit
1 guadagno DAC uscita analogica

2. baby Descrizione
Chip a 1 modulo con PCF8951
Il modulo a 2 supporta l’ingresso di tensione esterno dell’acquisizione a 4 vie (campo di ingresso di tensione di 0-5 v)
Il fotoresistore integrato del modulo tramite raccolta AD valore esatto di l’intensità della luce ambientale
termistore integrato a 4 moduli dal valore preciso della temperatura ambiente dell’acquisizione AD
5 moduli integrati 5 canali acquisizione acquisizione ingresso tensione 0-5V (il potenziometro blu per regolare la tensione d’ingresso) < br /> 6 moduli con indicatore di potenza (per le spie di alimentazione del modulo)
7 moduli con indicatore di uscita DA, quando la tensione dell’interfaccia di uscita del modulo DA raggiunge un certo valore, si illuminerà il pannello dell’indicatore di uscita DA, il maggiore è la tensione, maggiore è la luminosità dell’indicatore;
8 dimensioni PCB: 3,6 cm * 2,3 cm
9 doppio pannello standard, spessore 1,6 mm, layout piacevole, circondato da un foro passante, apertura: 3 mm , conveniente fisso

3. specifica dell’interfaccia del modulo
Il modulo a sinistra e a destra, rispettivamente, per espandersi all’esterno dell’intestazione del pin a 2 vie, rispettivamente, come segue:
A sinistra il chip AOUT Interfaccia di uscita DA
Chip AINO interfaccia di input analogica 0
L’interfaccia di input analogica del chip AIN1
Interfaccia di input analogica del chip AIN2
Interfaccia di input analogica del chip AIN3
Il lato destro dell’interfaccia dell’orologio IIC SCL ha collegato la porta IO del microcontrollore < br /> SDA IIC interfaccia digitale a chip singolo IO
modulo GND con terra esterna
interfaccia di potenza VCC add-3.3v-5v

4. moduli cappuccio corto rosso per aiutare
Il cappuccio corto rosso modulo 3 funzionano rispettivamente come segue:
P4 collegato al cappuccio corto P4, selezionare il circuito di accesso al termistore
P5 collegare il cappuccio cortocircuito P5, selezionare il circuito di accesso fotoresistor < br /> P6 collegato al cappuccio di corto circuito P6, selezionare il circuito di accesso alla tensione regolabile 0-5V

Abbiamo disponibili scheda tecnica di tutti i componenti, qualora non fosse presente nella scheda download del prodotto invia un messaggio dal modulo contattaci e pubblicheremo la prima possibile nel nostro sito.
