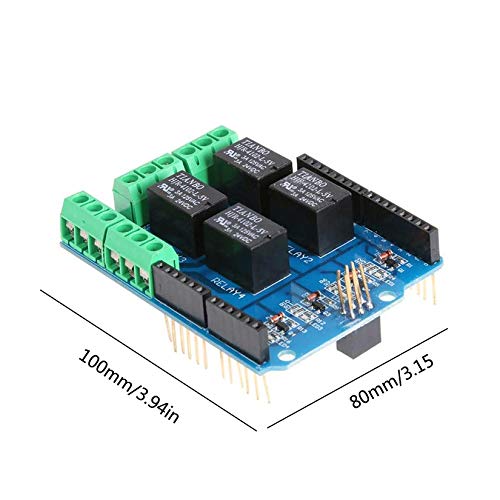

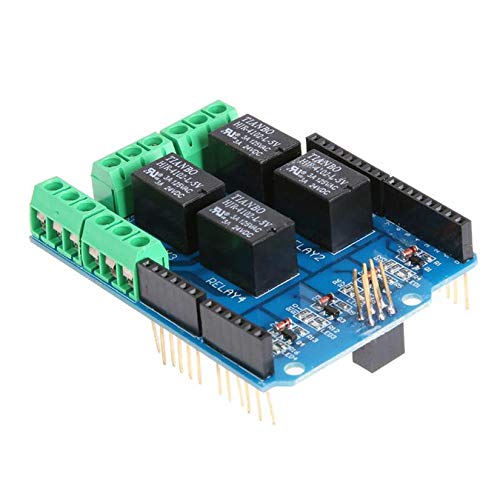

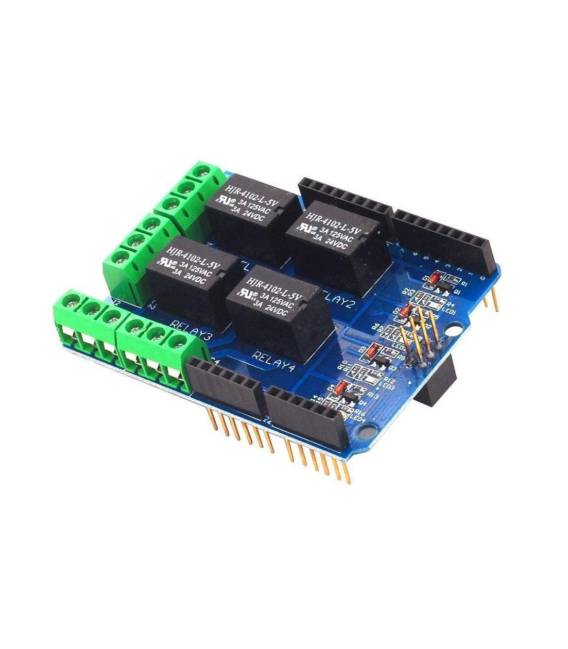

Modulo relè 5V a 4 vie, scheda controllo relè, scheda modulo scheda espansione relè

Descrizione

Cos’è

Il modulo relè a 4 vie da 5V è un componente essenziale per chiunque desideri controllare dispositivi elettrici tramite Arduino. Questo modulo permette di gestire alimentatori esterni o carichi pesanti, rendendo l’implementazione di sistemi automatizzati più semplice.

Caratteristiche

• Voltage operativo: 5V
• N. relè disponibili: 4

A cosa serve

Ideale per principianti e maker intermedi, il modulo può essere utilizzato per creare un sistema di illuminazione automatica basato su un sensore di luce. Inoltre, è compatibile con Arduino e ESP.

Tutorial: Come usare Modulo Relè 5V a 4 Vie

Il modulo relè 5V a 4 vie è un componente essenziale per chiunque voglia controllare dispositivi elettrici da Arduino. Ideale per principianti e maker intermedi, consente di gestire alimentatori esterni o carichi pesanti.

Cosa serve

• Arduino
• Cavo USB
• Connessione al potenziometro

Passi

1. Collegare il modulo relè all’Arduino tramite il cavo USB
2. Verifica la tensione di alimentazione (5V) e collega i pin VCC, GND, IN1-4 dell’Arduino ai corrispondenti del modulo relè
3. Configurare gli ingressi digitali dell’Arduino per controllare i 4 relè
4. Scrivere uno sketch Arduino che attivi/disattivi il relè in base a un input (es. potenziometro)
5. Verifica la corretta configurazione dei pin di controllo del modulo relè sul datasheet
6. Testare l’attivazione e disattivazione dei relè con Arduino
7. Aggiungere eventuali sensori per controllare il relè in base a condizioni ambientali
8. Implementare un sistema di sicurezza o temporizzazione aggiuntiva

Codice di esempio

void setup() {
  pinMode(2, OUTPUT);
pinMode(3, OUTPUT);
pinMode(4, OUTPUT);
pinMode(5, OUTPUT); }

 void loop() {digitalWrite(2, HIGH);delay(1000);digitalWrite(2, LOW);delay(1000);}

Mini-progetto

Crea un sistema di illuminazione automatica basato su un sensore di luce e il modulo relè. Collega una lampada a uno dei relè del modulo e utilizza un sensore di luce per controllare il suo stato.

Errori comuni

• Non verificare la tensione di alimentazione corretta
• Configurare i pin di controllo in modo errato
• Omettere le resistenze pull-up/pull-down necessarie
• Usare carichi eccessivamente pesanti senza protezione

Accessori consigliati

• Sensore di luce fotoresistivo
• Resistenze pull-up/pull-down
• Relè protettivi
• Kit base Arduino completo

Domande frequenti

Come posso collegare più moduli relè?
Utilizza un multiplexer per gestire i comandi verso diversi moduli.

Qual è la differenza tra un modulo relè a 1 via e questo a 4 vie?
Il modulo 4 vie permette di controllare 4 carichi indipendentemente con meno connessioni.

Posso utilizzare il modulo senza Arduino?
Sì, ma sarai comunque in grado di gestirlo solo tramite un circuito elettronico personalizzato.
