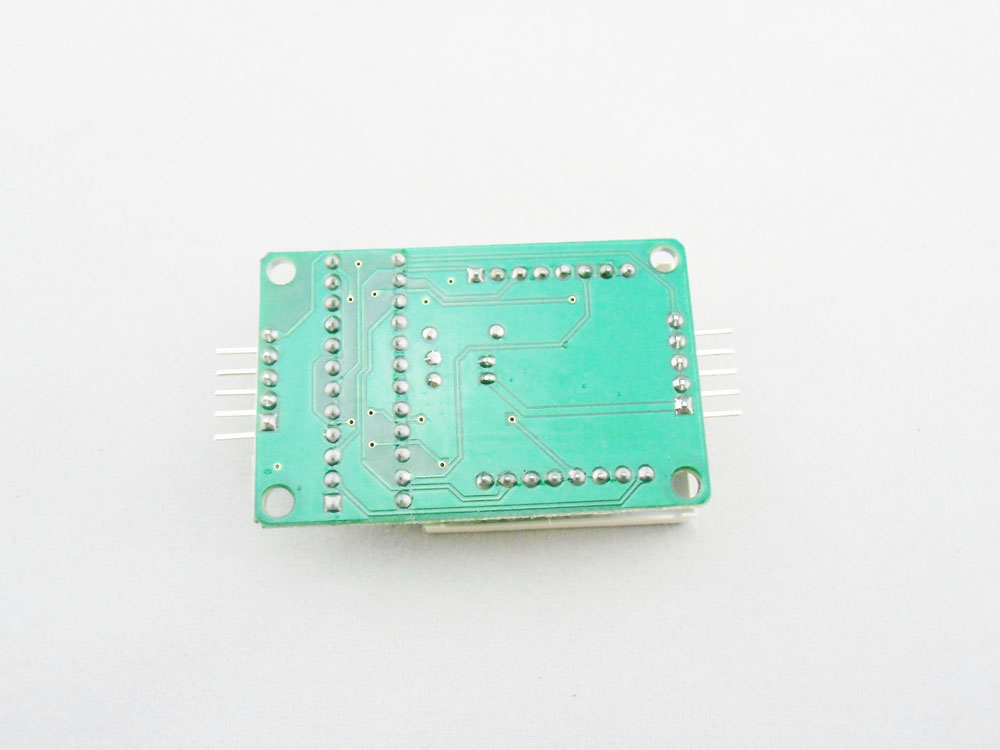

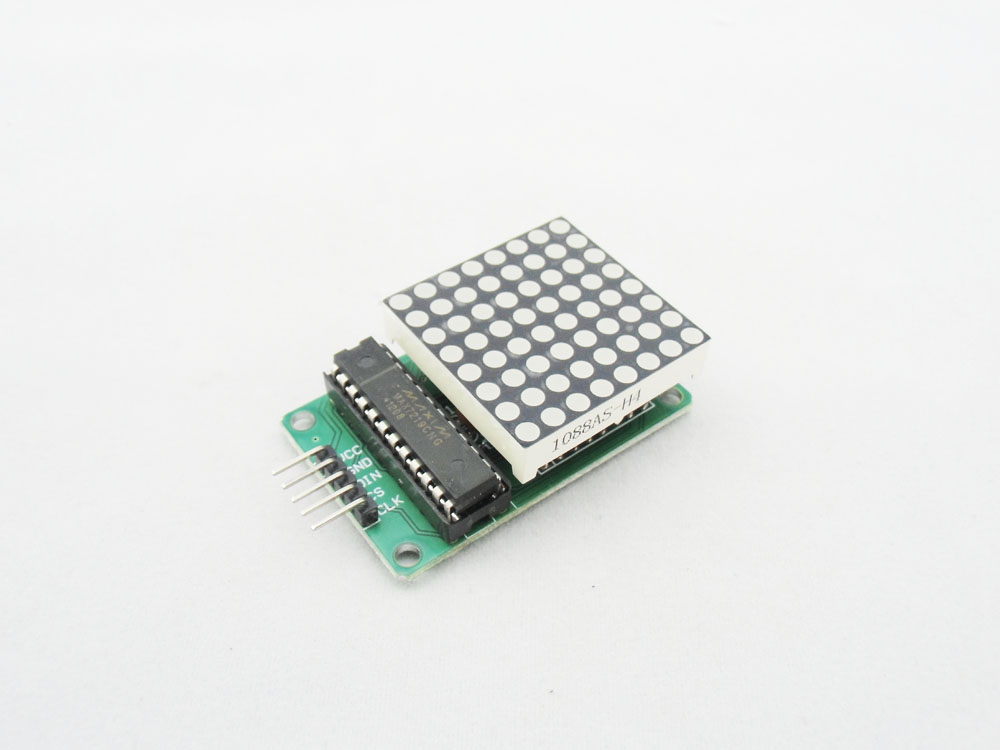

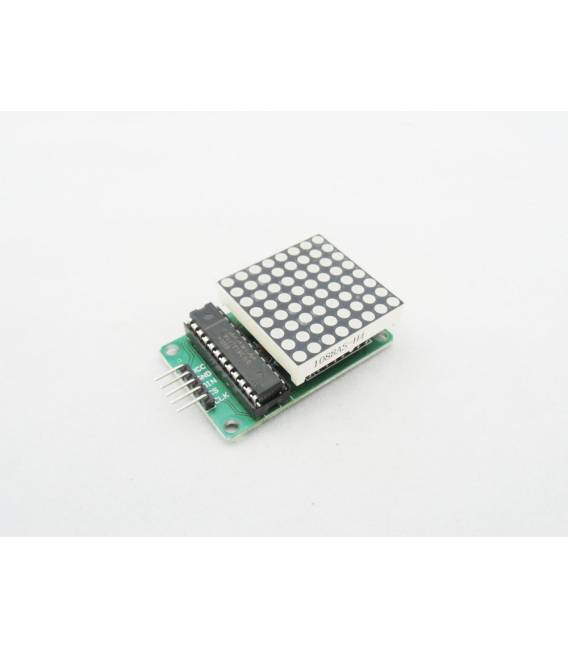

MAX7219 Modulo Led Array 8×8 Arduino Compatibile

Il prezzo originale era: 6,18 €.Il prezzo attuale è: 3,72 €. Escluso IVA

MAX7219 Modulo Led Array 8×8 Arduino Compatibile

9 disponibili (ordinabile)

COD: ARD00189 Categorie: ,

Descrizione

MAX7219 Modulo Led Array 8×8 Arduino Compatibile

Il modulo include un array di led 8×8 che permette la visualizzazione di ogni carattere alfanumerico (7×5 pixel).
I led sono organizzati in 8 righe da 8 pixel con la configurazione a catodo comune cos come richiesta dal controllore MAXIM 7219. Il controllore genera la corrente per accendere ogni riga in sequenza. Il controller organizzato in 8 digit per 8 segmenti (in ricordo dei display a 7-segmenti)
La corrente, e quindi l intensit luminosa dei led pu essere variata agendo su di un resistenza esterna al chip o tramite l uso di un registro di programmazione interno.
La tensione di alimentazione di 5V.
L interfaccia SPI.

Specifiche tecniche:
– Display a matrice di led
– Controller MAX7219
– Interfaccia SPI
– Il modulo espandibile
– Tensione di alimentazione 5V
– Dimensioni 50x32x15 mm

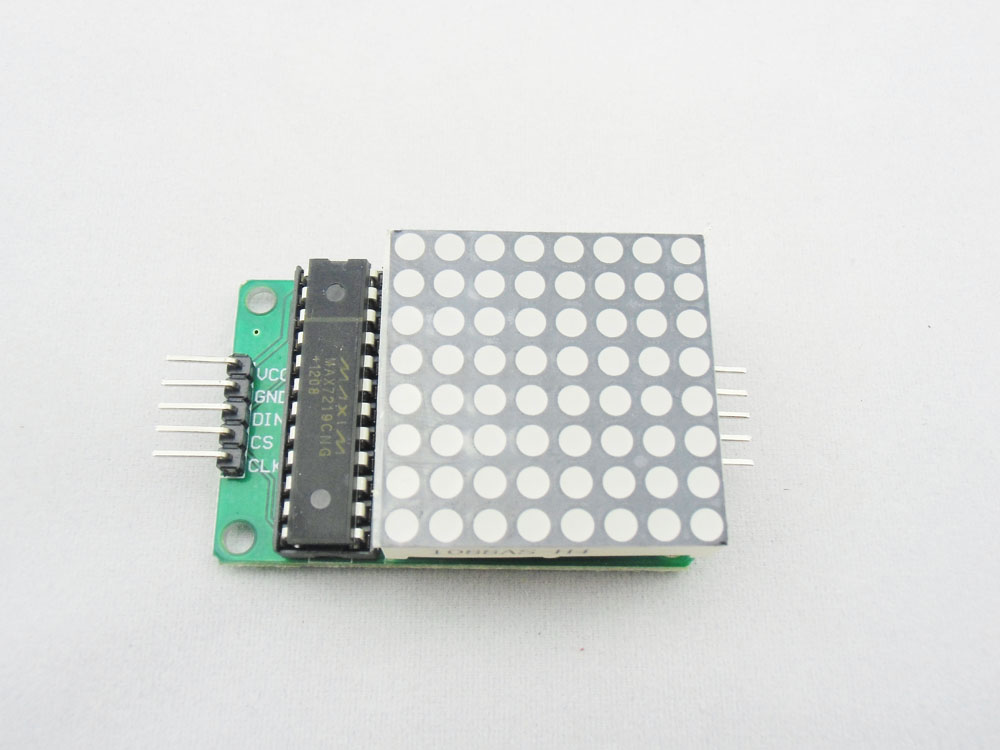

Modalit di connessione:
1. Connettore a 4 pin
a. Pin-1 Tensione di Alimentazione
b. Pin-2 Massa
c. Pin-3 Dati Seriali
d. Pin-4 Segnale di Abilitazione
e. Pin-5 Segnale di clock

Abbiamo disponibili datasheet di tutti i componenti, qualora non fosse presente nella scheda download del prodotto inviaci un messaggio dal modulo contattaci e lo pubblicheremo il prima possibile nel nostro sito.

Tutorial: Come usare Modulo MAX7219 LED Array 8×8

Il modulo MAX7219 è un componente elettronico che permette di controllare una matrice di LED 8×8 con Arduino. Ideale per principianti, esso consente di creare display luminosi senza dover gestire singoli LED.

Cosa serve

  • Arduino compatibile
  • Cavo USB A-MicroB
  • Software Arduino IDE installato

Passi

  1. Connettere i pin VCC e GND del modulo MAX7219 al corrispondente alimentatore dell’Arduino.
  2. Collegare il pin DIN del modulo a uno dei pin digitali di Arduino (ad esempio, D2).
  3. Collegare il pin CS del modulo a un altro pin digitale di Arduino (es. D3).
  4. Connettere il pin CLK del modulo a un terzo pin digitale di Arduino (per es., D4).
  5. Aprire l’Arduino IDE e installare la libreria ‘LedControl’.
  6. Includere la libreria LedControl nel codice.
  7. Creare una nuova istanza della classe LedControl passando i pin DIN, CS e CLK come parametri.
  8. Utilizzare metodi dell’oggetto per accendere o spegnere singoli LED nella matrice.

Codice di esempio

LedControl lc = LedControl(2, 3, 4, 0); //inizializza il modulo con i pin DIN, CS e CLK
lc.setIntensity(0, 15); //imposta l'intensità luminosa
lc.clearDisplay(0); //svuota la matrice di LED

Mini-progetto

Crea un display che mostra ‘HELLO’ in lettere maiuscole utilizzando la matrice di LED. Impiega circa 30 minuti.

Errori comuni

  • Non verificare l’alimentazione corretta del modulo MAX7219
  • Utilizzare un numero errato di pin per il collegamento con Arduino
  • Omettere di installare la libreria ‘LedControl’ in Arduino IDE

Accessori consigliati

  • Cavo USB A-MicroB
  • Adattatore alimentazione 5V
  • Resistenze limitatrici corrente per LED
  • Stampa 3D case per il modulo MAX7219

Domande frequenti

Qual è la tensione di alimentazione del modulo?
Verifica sul datasheet.

Quanti LED può controllare un singolo modulo MAX7219?
8×8 = 64 LED

Informazioni aggiuntive

Peso 25 g
Tensione

5 V

Interfaccia

SPI

Dimensioni

50x32x15 mm
