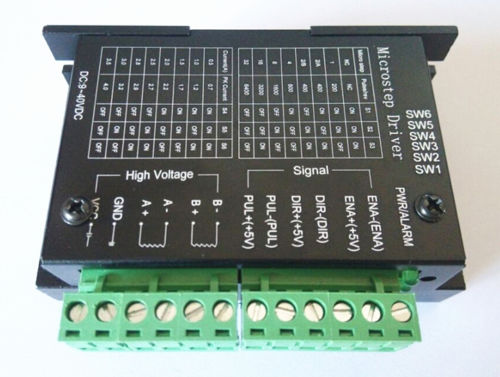

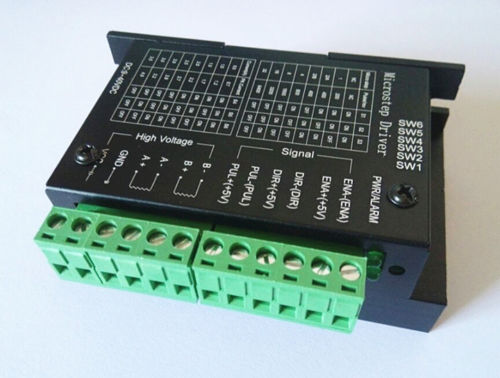

Controllore 9-40V del driver del motore del motore passo-passo della macchina per incidere di CNC dell’asse TB6600 0.2-3.5A

Descrizione

Controllore di driver per motore passo-passo da 9 a 40 TB TB6600 0.2-3.5A CNC per incisione CNC Motore passo-passo

La versione aggiornata del driver del motore passo-passo TB6600 è un driver del motore passo-passo bifase professionale con segmenti di controllo a 8 velocità (16 , 32), controllo della corrente a 6 velocità (0,5 A, 1 A, 1,5 A, 2 A, 2,5 A, 3 A, 3,5 A), mezzi di azionamento o senza rumore, vibrazioni, caratteristiche di marcia fluide.

TB6600 stepper motor drive dedicato, prestazioni elevate e prezzi eccellenti. Siamo sottoposti a severi test prima della spedizione

Test, per garantire la qualità del prodotto. Questa garanzia del prodotto per un anno.

Caratteristiche:

corrente generata dalla selezione di DIP switch

interfaccia con isolamento accoppiatore ottico ad alta velocità

otto tipi di segmenti regolabili

flusso semiautomatico per ridurre il calore

grande dissipatore di calore temono l’ambiente ad alta temperatura

forte interferenza anti-frequenza

protezione anti-inversione della tensione di ingresso

surriscaldamento, protezione da cortocircuito per sovracorrente

spia rossa di guasto

connessioni del segnale di controllo:

PUL +: ingresso segnale impulso positivo.

PUL-: ingresso segnale impulso negativo.

DIR +: il motore è, invertire il controllo positivo.

DIR-: il motore è, inverte il controllo negativo.

ENA +: motore di controllo positivo spento.

ENA-: motore spento controllo del negativo.

Collegamento avvolgimento motore

A +: collegamento avvolgimento motore A + fase.

A-: collegare gli avvolgimenti motore Fase A.

B +: collegamento avvolgimento motore fase B +.

B-: collegamento avvolgimento motore fase B.

Collegamento tensione di alimentazione:

VCC: terminale di alimentazione positivo “+”

GND: terminale di alimentazione negativo “-”

Nota: intervallo di corrente CC: raccomandazioni 9-40 V. Fino a 50 V, non deve superare questo intervallo, altrimenti non funzionerà né danneggerà neppure l’unità.

Tutorial: Come usare Controllore TB6600

Il controllore TB6600 permette di gestire correnti fino a 3.5A per motori passo-passo, ideale per macchine CNC. Utile per principianti e operatori intermedi.

Cosa serve

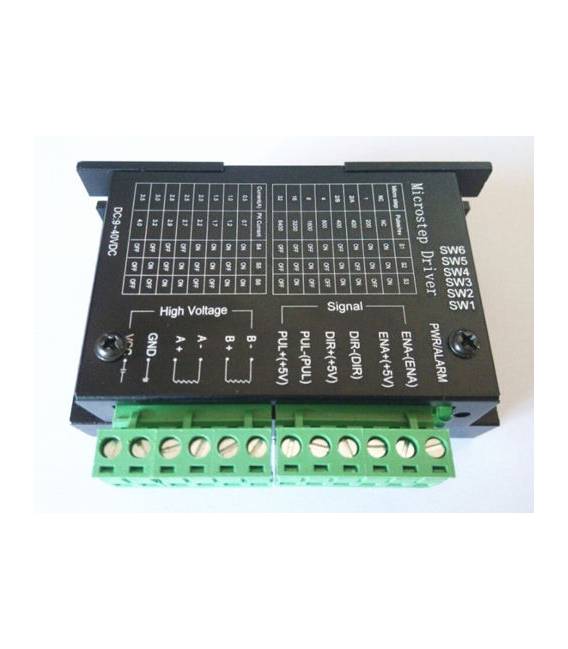

• Controllore TB6600 ARD0010662
• Arduino o microcontrollore compatibile
• Cavo di alimentazione 9-40V
• Motori passo-passo compatibili

Passi

1. 1. Controlla che l’alimentazione sia compresa tra 9-40V.
2. 2. Collega il cavo di alimentazione al controllore.
3. 3. Collega i pin del motore al controllore TB6600.
4. 4. Configura i pin di enable e direction sul microcontrollore.
5. 5. Carica il codice Arduino fornito.
6. 6. Verifica sul datasheet le specifiche del tuo motore.
7. 7. Testa il motore passo-passo con il programma.
8. 8. Regola la velocità e la direzione del motore.

Codice di esempio

```void setup() {  pinMode(2, OUTPUT);  pinMode(3, OUTPUT);}void loop() {  digitalWrite(2, HIGH);  delay(1000);  digitalWrite(2, LOW);  delay(1000);  digitalWrite(3, HIGH);  delay(1000);  digitalWrite(3, LOW);  delay(1000);}```

Mini-progetto

Crea un semplice motore rotante che si muove avanti e indietro.

Errori comuni

• Alimentazione fuori range (9-40V).
• Collegamenti errati sul controllore.
• Pin di enable non configurati.
• Microcontrollore non compatibile.

Accessori consigliati

• Motori passo-passo compatibili
• Arduino Uno
• Cavo di alimentazione 9-40V
• Datasheet del motore

Domande frequenti

Quali sono i pin del controllore TB6600?
Enable, direction, enable2, direction2, VCC, GND.

Il controllore supporta motori a 2 o 4 passi?
Supporta entrambi i tipi, controlla le specifiche sul datasheet.

Posso utilizzare un Arduino Due?
Sì, ma verifica la compatibilità sui pin.
