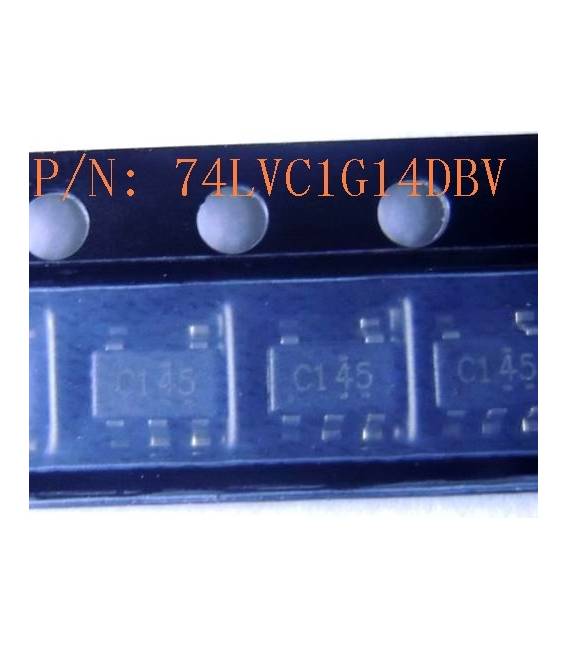

8 Pezzi 74LVC1G14DBV IC Circuiti Integrati

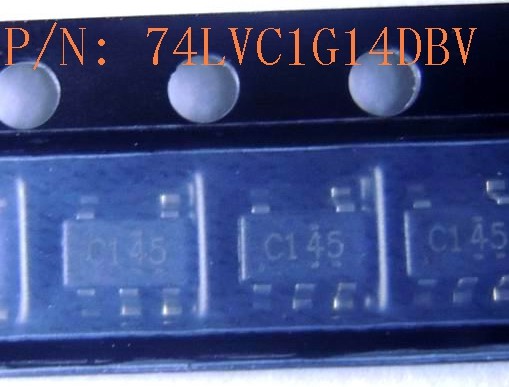

8 Pezzi 74LVC1G14DBV IC Circuiti Integrati - immagine 2

8 Pezzi 74LVC1G14DBV IC Circuiti Integrati

Il prezzo originale era: 2,24 €.Il prezzo attuale è: 1,72 €. Escluso IVA

8 Pezzi 74LVC1G14DBV IC Circuiti Integrati

Disponibile su ordinazione

COD: ARD00829 Categorie: ,

Descrizione

8PCS 74LVC1G14DBV IC Circuiti Integrati

IC, INVERTER, SCHMITT TRIGGER, SOT-23-5; Tipo logico: Inverter Schmitt Trigger; Corrente di uscita: 32mA; Numero di ingressi: 1; Tensione di alimentazione minima: 1,65 V; Tensione di alimentazione massima: 5,5 V; Modello Case Logico: SOT-23; Numero di pin: 5; Tipo di famiglia: LVC; Conforme a RoHS: Sì

<td style =" word-wrap: break-word; dimensione carattere: 12px; famiglia di caratteri: ereditare; float: nessuno; peso carattere: 400; margine: 0px; font-stretch: ereditare; padding:

<td style = "word-wrap: break-word; font-size: 12px; font-family: eredit; float: none; font-weight: 400; margin: 0px; font-stretch: inherit; padding: ~

Fogli dati SN74LVC1G14
Foto dei prodotti 74LVC Series (SOT-23)
Pacchetto standard 3.000
Categoria Circuiti integrati (CI)
Famiglia Logic – Gates and Inverters
Series 74LVC
Tipo di logica Inverter, Buffer
Numero di circuiti 1
Numero di input 1
Caratteristiche Schmitt Trigger
Voltage – Supply 1,65 V ~ 5,5 V
Current – Quiescent (Max)
Attuale – Output alto, basso 32mA, 32mA
Livello logico – Basso 0,39 V ~ 1,87 V
Livello logico – Alto 1,16 V ~ 3,33 V
Ritardo di propagazione massimo @ V, Max CL 5ns @ 5V, 50pF
Temperatura operativa

Abbiamo disponibili la scheda tecnica di tutti i componenti, qualora non fosse presente nella scheda download del prodotto inviaci un messaggio dal modulo contattaci e pubblicheremo il primo possibile nel nostro sito.

Tutorial: Come usare 8 Pezzi 74LVC1G14DBV IC Circuiti Integrati

Questi IC sono utili per progetti che richiedono un amplificatore logico binario. Ideali per principianti e intermediari.

Cosa serve

  • 8 pezzi 74LVC1G14DBV IC
  • Multimetro
  • Scalpellino
  • Collegamenti di prova

Passi

  1. Verifica sul datasheet le specifiche del componente.
  2. Prepara il circuito di prova su un protoboard.
  3. Collega la VCC al +5V.
  4. Collega la GND al terreno del circuito.
  5. Collega l’input (IN) a un segnale logico.
  6. Misura l’output (OUT) con il multimetro.
  7. Verifica la funzione di amplificazione logica.
  8. Testa la resistenza al cortocircuito.

Mini-progetto

Costruisci un semplice circuito di inversione logica con un pulsante e un LED.

Errori comuni

  • Collegare l’input direttamente a VCC.
  • Omettere il collegamento della GND.
  • Non verificare la funzione di amplificazione.
  • Ignorare il test di resistenza al cortocircuito.

Accessori consigliati

  • Pulsante
  • LED
  • Resistenza
  • Protoboard

Domande frequenti

Come posso verificare la funzione di amplificazione logica?
Misura l’output con un segnale logico alto e basso.

Quali specifiche verificare sul datasheet?
Verifica la tensione di funzionamento e la resistenza al cortocircuito.

Posso utilizzare questi IC per circuiti di potenza?
No, questi IC sono progettati per circuiti logici.

Informazioni aggiuntive

Peso 11 g
