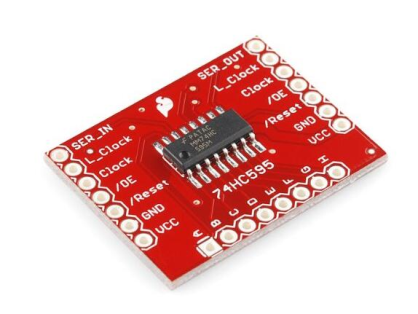

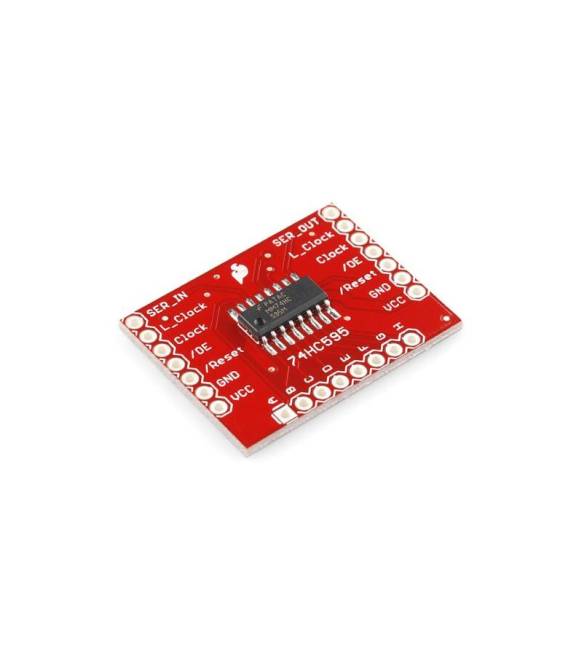

74HC595 Breakout del registro turni

Descrizione

Cos’è

Il 74HC595 Breakout del registro turni è un modulo che espande l’output digitale per Arduino, permettendo di gestire fino a 8 uscite digitali con un singolo pin. Ideale per progetti che richiedono molteplici segnali di uscita.

Caratteristiche

• Idealmente adatto per espandere l’output digitale su Arduino;
• Permette la gestione fino a 8 LED o relè senza aumentare il numero di pin sul microcontrollore;

A cosa serve

Serve per progetti che richiedono di controllare molte uscite digitali. Ad esempio, può essere utilizzato per creare un segnale di avviso con 8 LED che si accendono uno dopo l’altro.

Tutorial: Come usare 74HC595 Breakout

Il 74HC595 Breakout è un registratore turni che permette di gestire fino a 8 LED o relè senza aumentare il numero di pin sul microcontrollore. Utile per progetti che richiedono di controllare molte uscite digitali.

Cosa serve

• 74HC595 Breakout
• Arduino
• Resistenze 220Ω
• LED (8 pezzi)
• Cavo di alimentazione

Passi

1. 1. Collega VCC al 5V dell’Arduino.
2. 2. Collega GND a GND dell’Arduino.
3. 3. Collega DS a uno di D2-D9.
4. 4. Collega SH_CP a uno di D10-D13.
5. 5. Collega ST_CP a uno di D5-D6.
6. 6. Collega Q0 a un LED e una resistenza 220Ω.
7. 7. Ripeti passo 6 per gli altri 7 LED.
8. 8. Carica il codice Arduino.

Codice di esempio

```void loop() {  for (int i = 0; i < 8; i++) {    digitalWrite(i + 2, HIGH);    delay(500);    digitalWrite(i + 2, LOW);  }}```

Mini-progetto

Crea un segnale di avviso con 8 LED che si accendono uno dopo l’altro.

Errori comuni

• Non collegare correttamente VCC e GND.
• Collegare i pin DS, SH_CP e ST_CP al microcontrollore in modo errato.
• Omettere la resistenza per gli LED.
• Non caricare il codice corretto.

Accessori consigliati

• Relè
• Sensori
• Display 7-segmenti
• Batterie

Domande frequenti

Posso utilizzare altri microcontrollori oltre all’Arduino?
Sì, il 74HC595 è compatibile con vari microcontrollori.

Quanti LED posso controllare?
Puoi controllare fino a 8 LED.

Il 74HC595 consente di invertire l’ordine degli LED?
Verifica sul datasheet.

Cosa succede se collego i pin sbagliati?
Il registratore turni potrebbe non funzionare correttamente.
