Traslatore TXB0104 Livelli Di tensione Bidirezionale

Descrizione

Cos’è

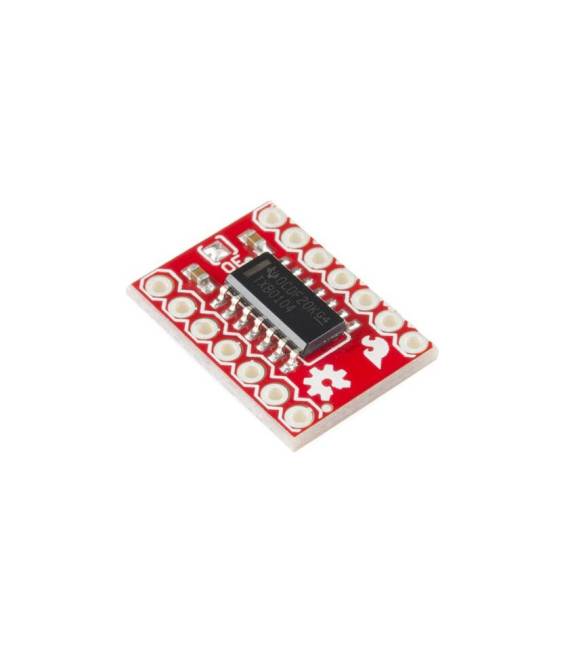

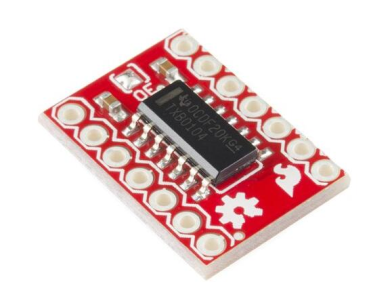

Il traslatore TXB0104 è un componente elettronico progettato per gestire la conversione bidirezionale di livelli di tensione tra due circuiti. Questo dispositivo permette una comunicazione sicura tra dispositivi che operano su diversi livelli di alimentazione, prevenendo danni dovuti a dislivelli.

Caratteristiche

• Gestisce la conversione bidirezionale di livelli di tensione
• Idealmente utilizzato in progetti Arduino e prototipi

A cosa serve

Serve a creare un sistema di controllo bidirezionale tra dispositivi che operano su diversi livelli di alimentazione, come ad esempio un sensore a 3.3V e un display LCD a 5V. Utilizzando il TXB0104, si garantisce la compatibilità elettrica senza rischiare danni ai componenti.

Tutorial: Come usare Traslatore TXB0104 Livelli di Tensione Bidirezionale

Il traslatore TXB0104 è un componente fondamentale per chiunque stia lavorando con circuiti elettronici che utilizzano diverse tensioni di alimentazione. Serve a garantire la compatibilità tra dispositivi che operano su livelli di tensione diversi, senza rischiare danni dovuti ai dislivelli.

Cosa serve

• Traslatore TXB0104
• Arduino Uno o simile
• Connessioni Jumper (vari colori)
• Alimentazione 3.3V e 5V

Passi

1. Collegare i pin VCCA al livello di tensione più alto tra quelli che si desidera collegare.
2. Collegare i pin VCCB al livello di tensione più basso.
3. Utilizzare i connettori Jumper per collegare TXB0104 ai dispositivi da trasformare.
4. Verifica sul datasheet del dispositivo l’orientamento corretto dei segnali A e B.
5. Collegare il pin GND a terra comune tra i due livelli di tensione.
6. Testare la comunicazione bidirezionale con un semplice sketch Arduino.

Codice di esempio

void setup() {
  Serial.begin(9600);
}

void loop() {
  // Inserire qui il codice per testare la comunicazione
}

Mini-progetto

Crea un sistema di controllo bidirezionale tra un sensore che funziona a 3.3V e un display LCD alimentato a 5V, utilizzando TXB0104 come interfaccia.

Errori comuni

• Collegare VCCA e VCCB al livello sbagliato di tensione.
• Omettere il collegamento del pin GND.
• Non verificare l’orientamento dei segnali A e B sul datasheet.

Accessori consigliati

• Arduino Uno R3
• Connettore Jumper vari colori
• Sensore a 3.3V
• Display LCD alimentato da 5V

Domande frequenti

Cosa succede se collego TXB0104 al contrario?
Può danneggiare il componente o i dispositivi connessi, verifica l’orientamento sui pin del datasheet.

Posso usare TXB0104 per alimentare altri componenti?
No, è progettato solo per la comunicazione tra livelli di tensione differenti.
