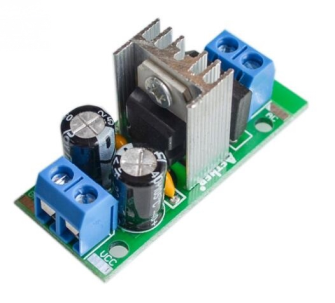

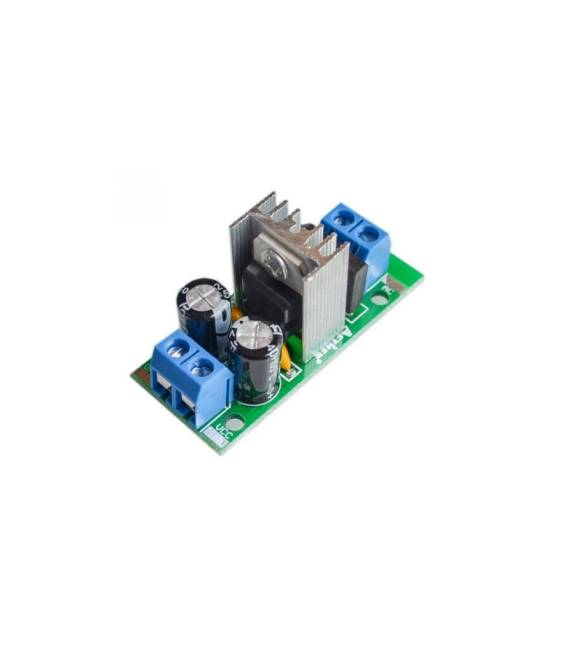

Convertitore di potenza 12V L7812 Modulo di alimentazione regolatore a tre terminali LM7812

Descrizione

Cos’è

Il Convertitore di potenza 12V L7812 è un modulo regolatore a tre terminali basato sul chip LM7812, utilizzato per fornire una tensione stabile di 12V ai progetti elettronici. Questo componente è ideale per le applicazioni che richiedono alimentazione costante indipendentemente dalle variazioni della rete o dell’ingresso.

Caratteristiche

• Tensione di uscita: 12V
• Regolatore a tre terminali LM7812

A cosa serve

Il convertitore L7812 è utilizzato per alimentare circuiti elettronici che richiedono una tensione stabile di 12V. È particolarmente adatto ai principianti in elettronica grazie alla sua semplicità d’uso ed economicità. Può essere integrato facilmente con Arduino o altri microcontrollori per controllare dispositivi come LED, motori piccoli, ecc.

Tutorial: Come usare Convertitore di potenza 12V L7812

Il convertitore di potenza 12V LM7812 è un regolatore a tre terminali ideale per fornire una tensione stabile di 12V ai tuoi progetti elettronici. È particolarmente utile per i principianti che cercano un modo semplice ed economico per alimentare circuiti.

Cosa serve

• Convertitore di potenza LM7812
• Connettori
• Cavi di collegamento
• Fonte di alimentazione

Passi

1. Verifica la tensione d’ingresso della tua fonte di alimentazione. La tensione deve essere superiore a 13V per garantire il funzionamento corretto del regolatore LM7812.
2. Collega i connettori alla tua fonte di alimentazione e al convertitore di potenza LM7812 seguendo la tabella dei pin: IN (input), GND (terra) ed OUT (output).
3. Verifica che il modulo sia correttamente collegato misurando la tensione tra i terminali IN e GND, poi tra i terminali OUT e GND. La differenza di tensione tra IN e GND dovrebbe essere superiore a 13V, mentre quella tra OUT e GND dovrebbe essere stabile su 12V.
4. Se necessario, aggiungi un condensatore eletrolitico da 10µF ai terminali IN e GND del convertitore per migliorare la stabilità della tensione di uscita.

Mini-progetto

Crea un semplice progetto di illuminazione LED alimentato dal tuo convertitore LM7812. Collega una serie di LED a 5V con resistenze di protezione e controllali tramite un Arduino.

Errori comuni

• Utilizzare una tensione d’ingresso inferiore ai 13V, il che può danneggiare il regolatore LM7812.
• Omettere i condensatori di bypass, il che riduce la stabilità della uscita.
• Collegare l’alimentazione in modo errato, invertendo IN e GND.

Accessori consigliati

• Resistenze variabili
• LED
• Arduino Uno R3
• Connettore USB A a B

Domande frequenti

Il convertitore LM7812 può fornire corrente fino a quanto?
Verifica sul datasheet del componente per la specifica massima corrente di uscita.

Quali condensatori sono necessari?
Un condensatore eletrolitico da 10µF tra IN e GND è consigliato, ma non essenziale.

Posso utilizzare il convertitore LM7812 con tensioni d’ingresso inferiori a 13V?
No, potrebbe danneggiare il componente.
