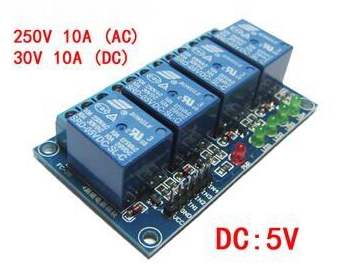

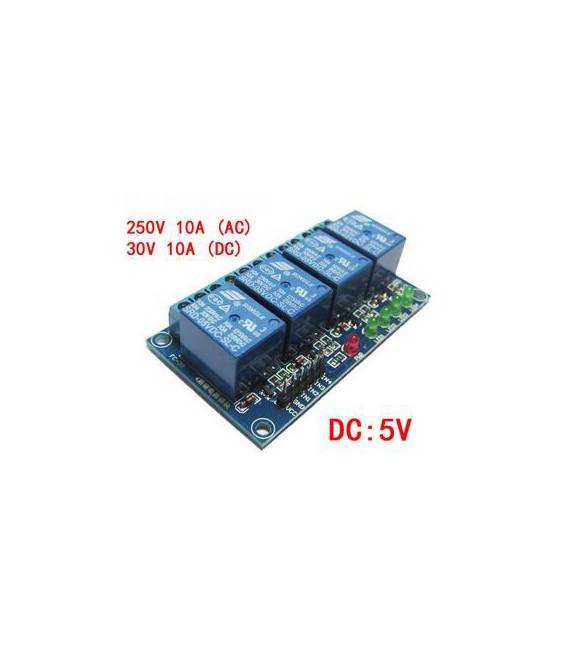

4 canali 5V High Relè Shield con LED

Descrizione

Cos’è

Il Relè Shield 4 canali 5V è un componente per Arduino che consente di controllare dispositivi elettrici tramite il microcontrollore. Questo shield permette di gestire fino a quattro circuiti indipendenti, ognuno con un LED integrato per indicare lo stato del relè.

Caratteristiche

• 4 canali di controllo relè
• Voltage operativo: 5V
• LED integrati per ogni canale

A cosa serve

I Relè Shield sono utili per progetti che richiedono l’attivazione o la disattivazione di dispositivi elettrici. Ad esempio, è possibile creare un sistema di illuminazione automatica collegando i relè a quattro luci e utilizzando un sensore di luce per controllarli. Inoltre, è compatibile con Arduino e può essere utilizzato in progetti come la stampa 3D o droni.

Tutorial: Come usare 4 Canali 5V High Relè Shield con LED

Questo relè shield permette di controllare dispositivi elettrici da un Arduino, ideale per progetti di elettronica di livello principiante e intermedio.

Cosa serve

• Arduino
• Cavo di alimentazione 5V
• Quattro relè
• LED (opzionale)

Passi

1. 1. Installazione: Scarica e installa il driver relè shield sul tuo Arduino IDE.
2. 2. Collegamento: Collega il GND del relè shield al GND del tuo Arduino.
3. 3. Collega VCC al 5V del tuo Arduino.
4. 4. Collega i pin digitali del tuo Arduino ai pin digitali del relè shield.
5. 5. Collega i pin GND del relè shield ai pin GND del tuo Arduino.
6. 6. (Opzionale) Collega i pin di LED al pin corrispondente del relè shield.
7. 7. Carica il codice: Usa il codice fornito come esempio.
8. 8. Test: Verifica che i relè si accendano e spegano correttamente.

Codice di esempio

void setup() {  for (int i = 2; i <= 5; i++) {    pinMode(i, OUTPUT);  }}void loop() {  for (int i = 2; i <= 5; i++) {    digitalWrite(i, HIGH);    delay(1000);    digitalWrite(i, LOW);    delay(1000);  }}

Mini-progetto

Crea un sistema di illuminazione automatica. Collega i relè a quattro luci e utilizza un sensore di luce per controllarli.

Errori comuni

• Collegare VCC a 3.3V invece di 5V.
• Dimenticare di collegare GND.
• Utilizzare pin analogici invece di digitali.
• Non utilizzare delay() in loop()

Accessori consigliati

• Sensore di luce
• Quattro luci
• Arduino Nano
• Cavo di alimentazione 5V

Domande frequenti

Come posso controllare più relè con un solo pin?
Utilizza un multiplexor o un driver di relè.

Il relè shield funziona con 3.3V?
Verifica sul datasheet, potrebbe non funzionare correttamente.

Posso collegare il relè shield a un Arduino Mega?
Sì, ma assicurati che il VCC sia 5V.
