Shield Relè 4 Canali 12V Alto Livello con LED

Descrizione

Cos’è

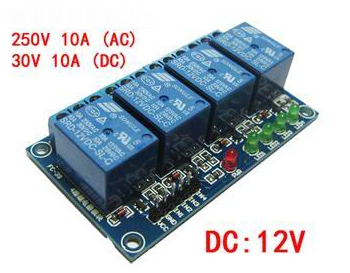

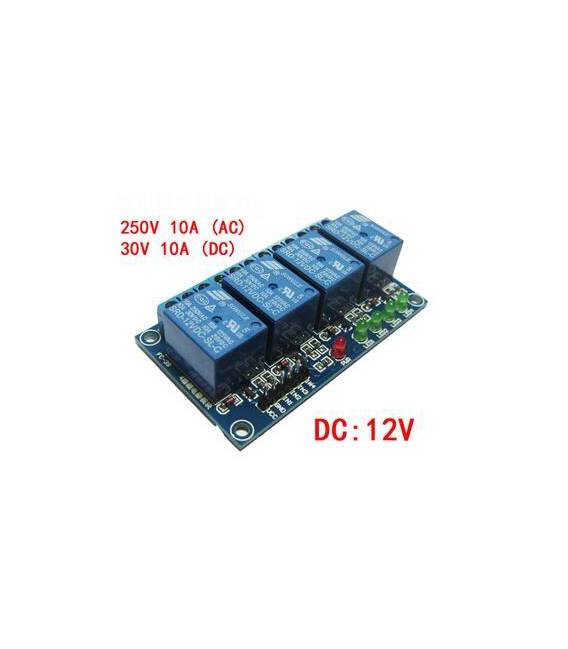

Il Shield Relè 4 Canali 12V Alto Livello con LED è un dispositivo per Arduino che consente di controllare dispositivi elettrici a 12V. Questo shield integra quattro relè, ciascuno dotato di una LED indicativa.

Caratteristiche

• 4 canali di relè
• Voltage operativo: 12V
• Alto livello controllo
• LED per ogni relè

A cosa serve

Questo shield è ideale per progetti che richiedono l’attivazione/disattivazione di dispositivi elettrici a 12V. Puoi utilizzarlo per controllare luci, motori o altri carichi elettrici tramite Arduino. È compatibile con la maggior parte delle piattaforme Arduino.

Tutorial: Come usare Shield Relè 4 Canali 12V Alto Livello con LED

Questo shield permette di controllare dispositivi elettrici a 12V utilizzando la porta di un Arduino. Utile per progetti che richiedono di accendere/disattivare elettrici come luci, motori olettrici.

Cosa serve

• Arduino
• Cavo di alimentazione 12V
• 4 dispositivi elettrici da controllare a 12V
• Multimetro

Passi

1. 1. Monta il shield sul Arduino.
2. 2. Collega il GND del shield a GND di Arduino.
3. 3. Collega VCC del shield a 12V di alimentazione.
4. 4. Collega i relè al GND e VCC dei dispositivi.
5. 5. Collega i pin del relè a pin digitali del Arduino.
6. 6. Carica il codice sorgente.
7. 7. Controlla la corrente con un multimetro.
8. 8. Testa i relè.

Mini-progetto

Costruisci un sistema di illuminazione a 12V controllabile da Arduino. Collega 4 lampade a 12V ai relè e controlla la loro attivazione/disattivazione tramite sketch.

Errori comuni

• Non controllare la tensione di alimentazione.
• Collegare i relè a pin analogici.
• Omettere la verifica della corrente.
• Non testare i relè prima dell’uso.

Accessori consigliati

• Lampade a 12V
• Cavi di connessione
• Multimetro
• Protezione elettrica

Domande frequenti

Come posso proteggere i relè?
Utilizza protezioni elettriche e verifica la corrente massima.

Posso utilizzare questo shield con tensioni diverse da 12V?
Verifica sul datasheet la compatibilità con tensioni diverse.

Quali pin del Arduino posso utilizzare?
Utilizza solo i pin digitali.
