Modulo Relè 2 canali 5V High Level con LED compatibile con Arduino

Descrizione

Cos’è

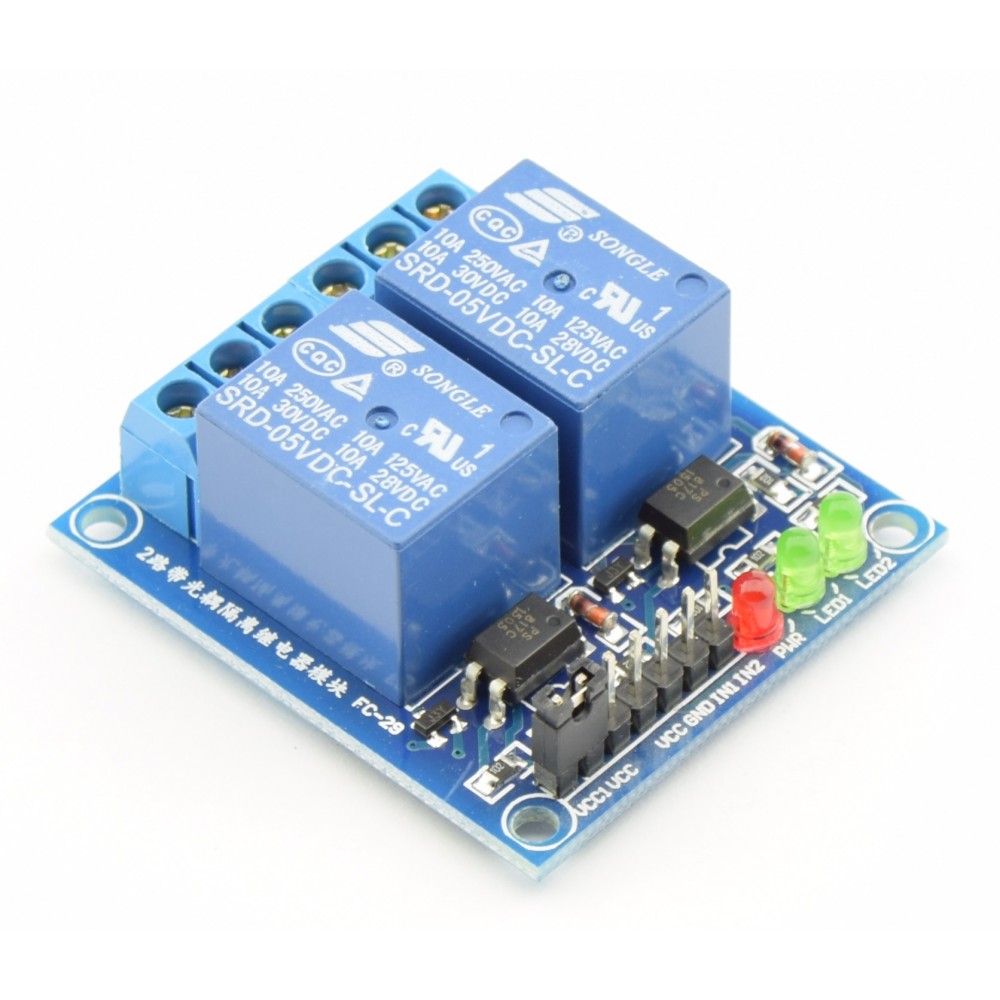

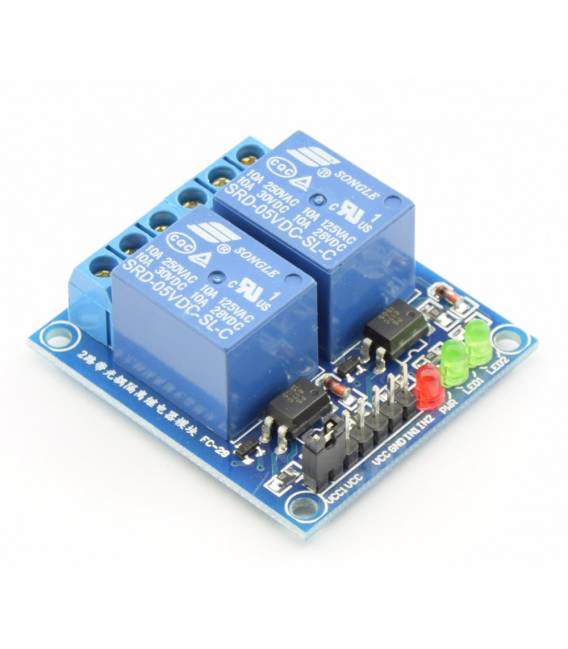

Modulo Relè 2 canali 5V High Level con LED compatibile con Arduino. Permette di controllare dispositivi elettrici con Arduino, gestirne correnti elevate e segnalare lo stato tramite LED integrati.

Caratteristiche

• 2 canali di relè
• Alimentazione 5V
• Tipo di segnale di controllo: High Level
• LED di stato integrato per ogni canale
• Compatibile con Arduino

A cosa serve

Ideale per controllare dispositivi elettrici con Arduino, come luci, motori, elettrovalvole. Utile per progetti di automazione, allarmi, controllo remoto. Esempio d’uso: creare un sistema di allarme con un pulsante che attiva una luce e un suono.

Tutorial: Come usare il Relè 2 canali 5V High Level

Questo relè è ideale per controllare dispositivi elettrici con Arduino, permettendo di gestire correnti elevate. Utile per principianti e intermedi.

Cosa serve

• Arduino UNO o compatibile
• Cavo di connessione
• Fonte alimentazione
• Protezione contro il cortocircuito

Passi

1. 1. Scarica il driver per il relè dal sito Arduino.
2. 2. Collega il relè al Arduino: VCC a 5V, GND a GND, OUT1 e OUT2 ai pin 8 e 9.
3. 3. Collega la fonte alimentazione al relè.
4. 4. Scarica il codice seguente su Arduino.
5. 5. Verifica sul datasheet la corrente massima del relè.
6. 6. Accendi il relè con un pulsante o tramite codice.
7. 7. Controlla che il LED sul relè si accenda quando l’output è alto.
8. 8. Verifica che il relè spegni e accenda correttamente i dispositivi collegati.

Codice di esempio

```
void setup() {
  pinMode(8, OUTPUT);
  pinMode(9, OUTPUT);
}

void loop() {
  digitalWrite(8, HIGH);
  delay(2000);
  digitalWrite(8, LOW);
  digitalWrite(9, HIGH);
  delay(2000);
  digitalWrite(9, LOW);
}
```

Mini-progetto

Crea un sistema di allarme a base di un pulsante che attiva una luce e un suono.

Errori comuni

• Non verificare la corrente massima sul datasheet.
• Collegare il relè direttamente al microcontrollore senza protezione.
• Omettere la fonte di alimentazione.
• Non utilizzare un pin diverso da 8 e 9 per il relè.

Accessori consigliati

• Pulsante
• Luce LED
• Altoparlante
• Fonte alimentazione 5V

Domande frequenti

Come posso proteggere il relè contro il cortocircuito?
Collega un fuseset tra VCC e GND.

Quali pin del relè utilizzare?
Usa solo i pin 8 e 9.

Posso utilizzare un relè diverso da 5V?
Verifica la compatibilità con la tensione di uscita del relè.

Il relè può gestire correnti elevate?
Verifica sul datasheet la corrente massima.
