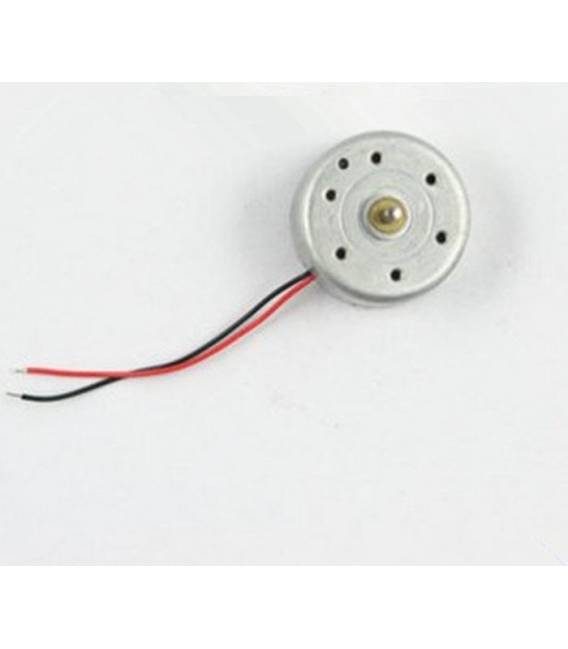

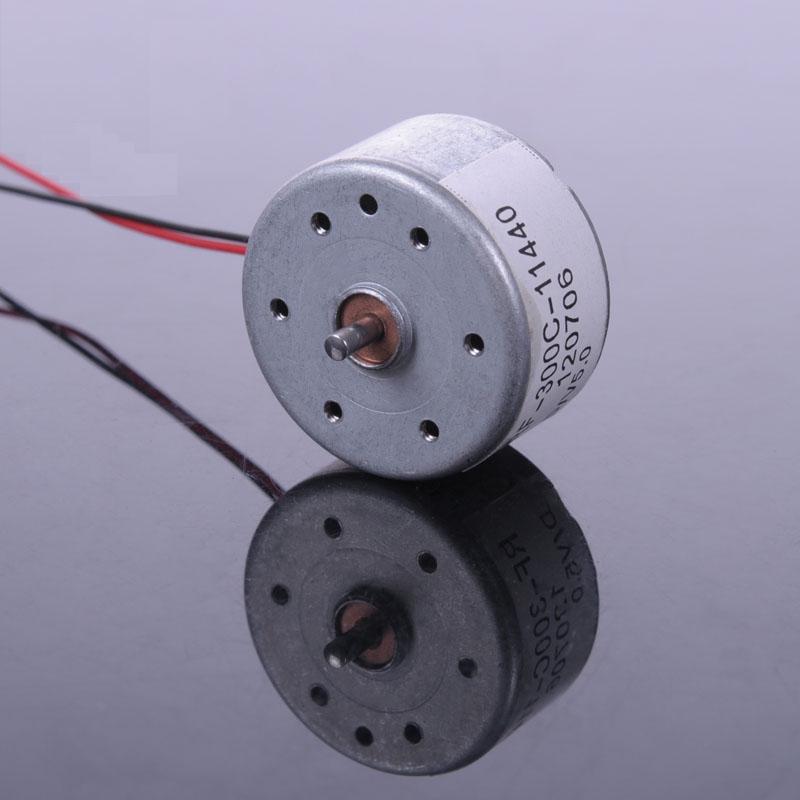

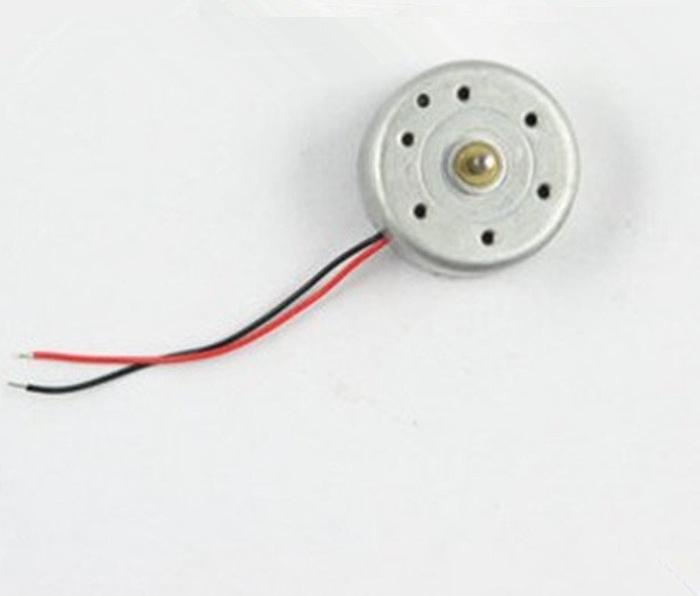

Micro-moteur 1.5V – 9V 300 pour panneaux solaires

Description

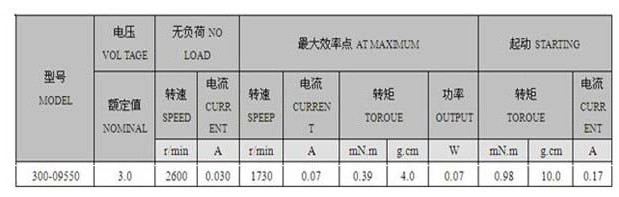

📌 Description technique – Micro-moteur 1.5V – 9V type 300 (ou ‘Motor 300’) Tension de fonctionnement : Min : 1.5 V Nommé : 3 V – 6 V Max : 9 V (au-delà, la durée de vie diminue) Consommation de courant (indicative) : Vide : 50–100 mA (à 3–6 V) Sous charge : 150–400 mA (peut atteindre 1 A en blocage) Vitesse (RPM, vide) : ~3 000 tours/min à 3 V ~6 000 tours/min à 6 V ~9 000 tours/min à 9 V Couple : Environ 10–30 g·cm (faible, moteur à haute vitesse, faible couple) Dimensions typiques : Longueur du corps : ~27 mm Diamètre : ~20 mm Arbre : diamètre 2 mm, longueur 8–10 mm Applications typiques : Petits robots Bras de ventilateurs mini Modèles solaires Expériences scolaires 🔌 Comment le connecter à Arduino ⚠️ Note importante : Arduino ne peut pas alimenter directement le moteur depuis le pin numérique. Les broches fournissent un maximum de 40 mA, tandis que le moteur en demande beaucoup plus. Un contrôleur de moteur ou un transistor de puissance est nécessaire. Option 1 – Avec transistor NPN (ex. 2N2222, BC337 ou TIP120) Matériel : Arduino Uno (ou similaire) Micro-moteur 1.5V – 9V type 300 Transistor NPN Diode 1N4007 (protection contre les tensions inverses) Résistance 220 Ω Alimentation externe (3–6 V) Panneau de montage et câbles Schéma : Collecteur → un pôle du moteur Autre pôle du moteur → + alimentation externe Émetteur → GND commun avec Arduino Résistance 220 Ω du pin numérique Arduino à la base du transistor Diode en parallèle avec le moteur (cathode vers positif, anode vers transistor) Option 2 – Avec contrôleur L293D ou L298N Permet d’inverser la direction de rotation Supporte deux moteurs simultanément Se connecte facilement en utilisant une alimentation externe pour le moteur et des broches numériques pour le contrôle 💻 Programmation Arduino Exemple 1 – Allumer/Éteindre le moteur (transistor NPN) int motorPin = 9; // pin connecté à la base via résistance void setup() { pinMode(motorPin, OUTPUT); } void loop() { digitalWrite(motorPin, HIGH); // allume le moteur delay(2000); // pendant 2 secondes digitalWrite(motorPin, LOW); // éteint le moteur delay(2000); // pendant 2 secondes } Exemple 2 – Contrôle de vitesse avec PWM int motorPin = 9; // pin PWM void setup() { pinMode(motorPin, OUTPUT); } void loop() { for (int speed = 0; speed = 0; speed -= 5) { analogWrite(motorPin, speed); // diminue progressivement delay(50); } } Exemple 3 – Avec inversion de direction (L293D) int motorPin1 = 9; int motorPin2 = 8; void setup() { pinMode(motorPin1, OUTPUT); pinMode(motorPin2, OUTPUT); } void loop() { // Rotation en avant digitalWrite(motorPin1, HIGH); digitalWrite(motorPin2, LOW); delay(2000); // Rotation inverse digitalWrite(motorPin1, LOW); digitalWrite(motorPin2, HIGH); delay(2000); // Arrêt digitalWrite(motorPin1, LOW); digitalWrite(motorPin2, LOW); delay(1000); } 📋 Conseils pratiques Ne dépassez pas la tension nominale pendant de longues périodes (mieux vaut rester sur 3–6 V). Si alimenté par un panneau solaire, rappelez-vous que la tension varie avec la lumière : mieux vaut ajouter un condensateur pour stabiliser. Si vous avez besoin d’un couple plus élevé, ajoutez un réducteur mécanique. Utilisez toujours un diode de protection contre le retour de courant du moteur. Tutoriel : Comment utiliser Micro-moteur 1.5V – 9V 300 pour panneaux solaires Ce micro-moteur est idéal pour des projets de panneaux solaires et d’autres applications qui nécessitent un moteur DC de petite taille. Utile pour les débutants et ceux qui souhaitent implémenter des mouvements
